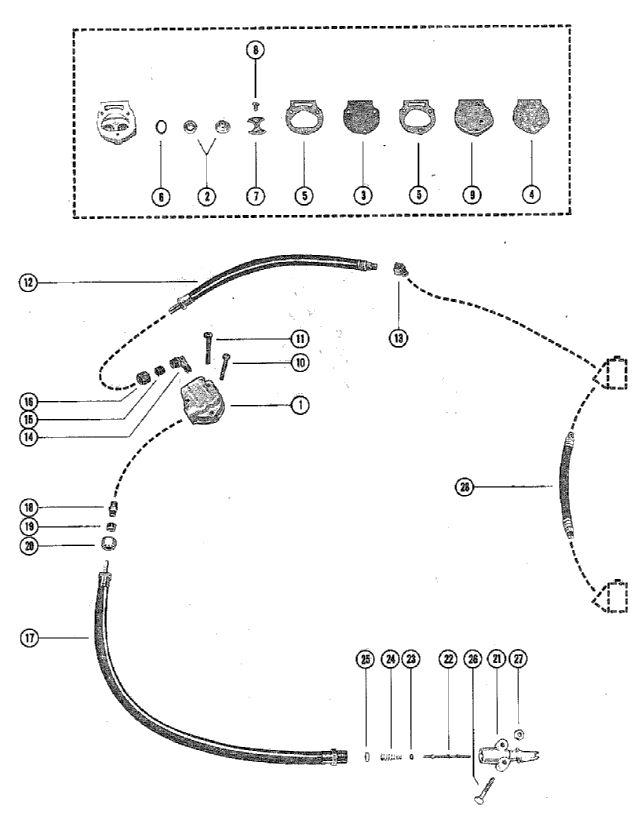

Топливный насос и топливопровод в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	~~56677A4~~ 56677A6	Топливный насос в сборе	1		снято с производства
2	21-30430A4	обратный клапан в сборе	1		снято с производства
3	56678A1	комплект диафрагмы	1		снято с производства
4	-	Прокладка крышки топливного насоса	1
5	-	Прокладка топливного насоса	2
6	-	прокладка между обратным клапаном и корпусом	2
7	23004	фиксатор обратного клапана	1		снято с производства
8	~~10-20037~~ 10-20037	Винт крепления фиксатора к корпусу	2		цена по запросу
9	56680	Крышка топливного насоса	1		снято с производства
10	~~10-38036~~ 10-38036	SCREW, PUMP MOUNTING (1 1/2")	1		цена по запросу
11	10-30273	SCREW, PUMP MOUNTING (1 7/8")	2		снято с производства
12	32-33154A1	FUEL LINE ASSY, PUMP TO CARBURETOR (19 1/4")	1		снято с производства
13	~~22-29085~~ 22-8M0109010	ELBOW (45 ), CARBURETOR	1		цена по запросу
14	22-30174	ELBOW, FUEL PUMP OUTLET	1		снято с производства
15	22-30175	SLEEVE, FUEL PUMP OUTLET ELBOW	1		снято с производства
16	22-30177	NUT, FUEL PUMP OUTLET ELBOW	1		снято с производства
17	32-30176	FUEL LINE, ADAPTOR TO FUEL PUMP INLET (18")	1		7540 руб.
18	22-30468	CONNECTOR, FUEL INLET	1		снято с производства
19	22-30175	SLEEVE, FUEL PUMP INLET ELBOW	1		снято с производства
20	22-30177	NUT, FUEL PUMP INLET ELBOW	1		снято с производства
21	30186	ADAPTOR, CHECK UNIT (FUEL LINE)	1		цена по запросу
22	30187	STEM, CHECK UNIT ADAPTOR	1		снято с производства
23	~~25-20415~~ 25-20415	"O" RING, ADAPTOR STEM	1		цена по запросу
24	24-30189	SPRING, ADAPTOR STEM	1		420 руб.
25	30188	крышка шайбы переходника	1		200 руб.
26	10-37561	SCREW, ADAPTOR TO BOTTOM COWL (2 1/2")	1		снято с производства
26	~~10-37990~~ 10-37990	SCREW, ADAPTOR TO BOTTOM COWL (1 3/4")	1		цена по запросу
27	~~11-46887~~ 11-46887	NUT, ADAPTOR FASTENING SCREW	2		цена по запросу
28	32-31550A1	FUEL LINE ASSY, UPPER TO LOWER CARBURETOR (6")	1		снято с производства

1	Art.: ~~56677A4~~ 56677A6 Топливный насос в сборе Деталей в узле: 1 снято с производства
2	Art.: 21-30430A4 обратный клапан в сборе Деталей в узле: 1 снято с производства
3	Art.: 56678A1 комплект диафрагмы Деталей в узле: 1 снято с производства
4	Art.: - Прокладка крышки топливного насоса Деталей в узле: 1
5	Art.: - Прокладка топливного насоса Деталей в узле: 2
6	Art.: - прокладка между обратным клапаном и корпусом Деталей в узле: 2
7	Art.: 23004 фиксатор обратного клапана Деталей в узле: 1 снято с производства
8	Art.: ~~10-20037~~ 10-20037 Винт крепления фиксатора к корпусу Деталей в узле: 2 цена по запросу
9	Art.: 56680 Крышка топливного насоса Деталей в узле: 1 снято с производства
10	Art.: ~~10-38036~~ 10-38036 SCREW, PUMP MOUNTING (1 1/2") Деталей в узле: 1 цена по запросу
11	Art.: 10-30273 SCREW, PUMP MOUNTING (1 7/8") Деталей в узле: 2 снято с производства
12	Art.: 32-33154A1 FUEL LINE ASSY, PUMP TO CARBURETOR (19 1/4") Деталей в узле: 1 снято с производства
13	Art.: ~~22-29085~~ 22-8M0109010 ELBOW (45 ), CARBURETOR Деталей в узле: 1 цена по запросу
14	Art.: 22-30174 ELBOW, FUEL PUMP OUTLET Деталей в узле: 1 снято с производства
15	Art.: 22-30175 SLEEVE, FUEL PUMP OUTLET ELBOW Деталей в узле: 1 снято с производства
16	Art.: 22-30177 NUT, FUEL PUMP OUTLET ELBOW Деталей в узле: 1 снято с производства
17	Art.: 32-30176 FUEL LINE, ADAPTOR TO FUEL PUMP INLET (18") Деталей в узле: 1 7540 руб.
18	Art.: 22-30468 CONNECTOR, FUEL INLET Деталей в узле: 1 снято с производства
19	Art.: 22-30175 SLEEVE, FUEL PUMP INLET ELBOW Деталей в узле: 1 снято с производства
20	Art.: 22-30177 NUT, FUEL PUMP INLET ELBOW Деталей в узле: 1 снято с производства
21	Art.: 30186 ADAPTOR, CHECK UNIT (FUEL LINE) Деталей в узле: 1 цена по запросу
22	Art.: 30187 STEM, CHECK UNIT ADAPTOR Деталей в узле: 1 снято с производства
23	Art.: ~~25-20415~~ 25-20415 "O" RING, ADAPTOR STEM Деталей в узле: 1 цена по запросу
24	Art.: 24-30189 SPRING, ADAPTOR STEM Деталей в узле: 1 420 руб.
25	Art.: 30188 крышка шайбы переходника Деталей в узле: 1 200 руб.
26	Art.: 10-37561 SCREW, ADAPTOR TO BOTTOM COWL (2 1/2") Деталей в узле: 1 снято с производства
26	Art.: ~~10-37990~~ 10-37990 SCREW, ADAPTOR TO BOTTOM COWL (1 3/4") Деталей в узле: 1 цена по запросу
27	Art.: ~~11-46887~~ 11-46887 NUT, ADAPTOR FASTENING SCREW Деталей в узле: 2 цена по запросу
28	Art.: 32-31550A1 FUEL LINE ASSY, UPPER TO LOWER CARBURETOR (6") Деталей в узле: 1 снято с производства
