MERC 650

← | →

Карбюратор в сборе

Топливный насос и топливопровод в сборе

блок цилиндров и картер

коленчатый вал, поршень и шатун

Нижняя часть колпака в сборе

зажим и поворотный кронштейн в сборе

Корпус вертикального вала в сборе

редуктор в сборе (страница 1)

редуктор в сборе (страница 2)

MERC 650EL PARTS LIST

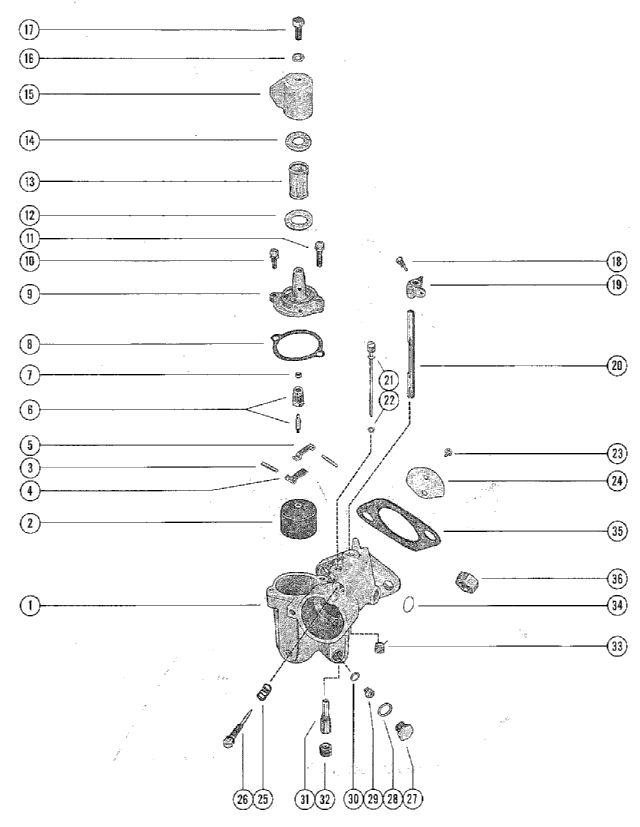

Карбюратор в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1335-2088	CARBURETOR ASSEMBLY, COMPLETE (KC-2A)	2,2		снято с производства
2	~~1399-110A1~~ 1399-110A1	поплавок в сборе	2,2		цена по запросу
3	17-20853	PIN, FLOAT LEVER PINION	4,4		снято с производства
4	1399-102	рычаг поплавка нижний	2,2		снято с производства
5	1399-101	рычаг поплавка верхний	2,2		снято с производства
6	~~1399-1473~~ 1399-1473	впускная игла, седло и прокладка	2,2		цена по запросу
7	27-25033	GASKET, INLET SEAL	2,2		снято с производства
8	1399-99	прокладка крышки поплавковой камеры	2,2		180 руб.
9	1399-1133	крышка поплавковой камеры	2,2		27300 руб.
10	~~10-20854~~ 10-20854	винт крышки поплавковой камеры короткий	2,2		цена по запросу
11	10-25850	винт поплавковой камеры длинный	2,2		снято с производства
12	27-25851	прокладка крышки фильтра большая	2,2		135 руб.
13	~~1399-1754~~ 1399-1754	Экран фильтра	2,2		цена по запросу
14	27-25849	прокладка крышки фильтра маленькая	2,2		105 руб.
15	~~1399-1930~~ 1399-1930	крышка фильтра	2,2		цена по запросу
16	27-25848	прокладка винта крышки фильтра	2,2		105 руб.
17	10-25822	SCREW, STRAINER COVER FASTENING	2,2		снято с производства
18	~~10-20847~~ 10-20847	винт фиксатора рычага дросселя	2,2		цена по запросу
19	~~1399-97~~ 8146791	рычаг фиксатора дросселя	2,2	USE ON LOWER CARBURETOR ONLY -- REPLACED WITH 33148 CLUSTER ON UPPER CARBURETOR	снято с производства
20	1399-2012	Вал дросселя	2,2		снято с производства
21	1399-2178	TUBE, IDLE	2,2		снято с производства
22	27-23180	GASKET, IDLE TUBE	2,2		снято с производства
23	10-23035	винт и стопорная шайба заслонки дросселя	4,4		снято с производства
24	1399-2180	дроссельная заслонка	2,2		снято с производства
25	24-27160	пружина винта регулировки холостого хода	2,2		480 руб.
26	1399-1713	винт регулировки холостого хода	2,2		снято с производства
27	10-28405	винт пробки канала главного топливного жиклера	2,2		снято с производства
28	27-28406	прокладка винта пробки канала жиклера	2,2		снято с производства
29	1399-2013	JET, MAIN FUEL (.073)	OPT.,OPT.		снято с производства
29	1399-2011	JET, MAIN FUEL (.071) - STANDARD	2,2		снято с производства
29	1399-1962	JET, MAIN FUEL (.069)	OPT.,OPT.		снято с производства
29	1399-1467	главный топливный жиклер (.067)	OPT.,OPT.		снято с производства
30	27-28409	прокладка главного топливного жиклера	2,2		снято с производства
31	1399-2179	главный распылитель	2,2		снято с производства
32	10-28846	винт пробки главного распылителя	2,2		снято с производства
33	24-26890	возвратная пружина дроссельного вала (нижний карбюратор)	1,1		снято с производства
33	24-20869	возвратная пружина дроссельного вала (верхний карбюратор)	1,1		снято с производства
34	19-32299	WELCH PLUG, BODY CHANNEL	2,2		снято с производства
35	27-31402	прокладка фланца карбюратора	2,2		255 руб.
36	11-29250	Гайка шпильки крепления карбюратора	4,4		285 руб.
-	1399-2015	GASKET AND PACKING SET (1 PER CARBURETOR)	2,2		1245 руб.
-	~~1399-2181~~ 1399-2181	ремонтный комплект (на 1 карбюратор)	2,2		цена по запросу

1	Art.: 1335-2088 CARBURETOR ASSEMBLY, COMPLETE (KC-2A) Деталей в узле: 2,2 снято с производства
2	Art.: ~~1399-110A1~~ 1399-110A1 поплавок в сборе Деталей в узле: 2,2 цена по запросу
3	Art.: 17-20853 PIN, FLOAT LEVER PINION Деталей в узле: 4,4 снято с производства
4	Art.: 1399-102 рычаг поплавка нижний Деталей в узле: 2,2 снято с производства
5	Art.: 1399-101 рычаг поплавка верхний Деталей в узле: 2,2 снято с производства
6	Art.: ~~1399-1473~~ 1399-1473 впускная игла, седло и прокладка Деталей в узле: 2,2 цена по запросу
7	Art.: 27-25033 GASKET, INLET SEAL Деталей в узле: 2,2 снято с производства
8	Art.: 1399-99 прокладка крышки поплавковой камеры Деталей в узле: 2,2 180 руб.
9	Art.: 1399-1133 крышка поплавковой камеры Деталей в узле: 2,2 27300 руб.
10	Art.: ~~10-20854~~ 10-20854 винт крышки поплавковой камеры короткий Деталей в узле: 2,2 цена по запросу
11	Art.: 10-25850 винт поплавковой камеры длинный Деталей в узле: 2,2 снято с производства
12	Art.: 27-25851 прокладка крышки фильтра большая Деталей в узле: 2,2 135 руб.
13	Art.: ~~1399-1754~~ 1399-1754 Экран фильтра Деталей в узле: 2,2 цена по запросу
14	Art.: 27-25849 прокладка крышки фильтра маленькая Деталей в узле: 2,2 105 руб.
15	Art.: ~~1399-1930~~ 1399-1930 крышка фильтра Деталей в узле: 2,2 цена по запросу
16	Art.: 27-25848 прокладка винта крышки фильтра Деталей в узле: 2,2 105 руб.
17	Art.: 10-25822 SCREW, STRAINER COVER FASTENING Деталей в узле: 2,2 снято с производства
18	Art.: ~~10-20847~~ 10-20847 винт фиксатора рычага дросселя Деталей в узле: 2,2 цена по запросу
19	Art.: ~~1399-97~~ 8146791 рычаг фиксатора дросселя (USE ON LOWER CARBURETOR ONLY -- REPLACED WITH 33148 CLUSTER ON UPPER CARBURETOR) Деталей в узле: 2,2 снято с производства
20	Art.: 1399-2012 Вал дросселя Деталей в узле: 2,2 снято с производства
21	Art.: 1399-2178 TUBE, IDLE Деталей в узле: 2,2 снято с производства
22	Art.: 27-23180 GASKET, IDLE TUBE Деталей в узле: 2,2 снято с производства
23	Art.: 10-23035 винт и стопорная шайба заслонки дросселя Деталей в узле: 4,4 снято с производства
24	Art.: 1399-2180 дроссельная заслонка Деталей в узле: 2,2 снято с производства
25	Art.: 24-27160 пружина винта регулировки холостого хода Деталей в узле: 2,2 480 руб.
26	Art.: 1399-1713 винт регулировки холостого хода Деталей в узле: 2,2 снято с производства
27	Art.: 10-28405 винт пробки канала главного топливного жиклера Деталей в узле: 2,2 снято с производства
28	Art.: 27-28406 прокладка винта пробки канала жиклера Деталей в узле: 2,2 снято с производства
29	Art.: 1399-2013 JET, MAIN FUEL (.073) Деталей в узле: OPT.,OPT. снято с производства
29	Art.: 1399-2011 JET, MAIN FUEL (.071) - STANDARD Деталей в узле: 2,2 снято с производства
29	Art.: 1399-1962 JET, MAIN FUEL (.069) Деталей в узле: OPT.,OPT. снято с производства
29	Art.: 1399-1467 главный топливный жиклер (.067) Деталей в узле: OPT.,OPT. снято с производства
30	Art.: 27-28409 прокладка главного топливного жиклера Деталей в узле: 2,2 снято с производства
31	Art.: 1399-2179 главный распылитель Деталей в узле: 2,2 снято с производства
32	Art.: 10-28846 винт пробки главного распылителя Деталей в узле: 2,2 снято с производства
33	Art.: 24-26890 возвратная пружина дроссельного вала (нижний карбюратор) Деталей в узле: 1,1 снято с производства
33	Art.: 24-20869 возвратная пружина дроссельного вала (верхний карбюратор) Деталей в узле: 1,1 снято с производства
34	Art.: 19-32299 WELCH PLUG, BODY CHANNEL Деталей в узле: 2,2 снято с производства
35	Art.: 27-31402 прокладка фланца карбюратора Деталей в узле: 2,2 255 руб.
36	Art.: 11-29250 Гайка шпильки крепления карбюратора Деталей в узле: 4,4 285 руб.
-	Art.: 1399-2015 GASKET AND PACKING SET (1 PER CARBURETOR) Деталей в узле: 2,2 1245 руб.
-	Art.: ~~1399-2181~~ 1399-2181 ремонтный комплект (на 1 карбюратор) Деталей в узле: 2,2 цена по запросу
