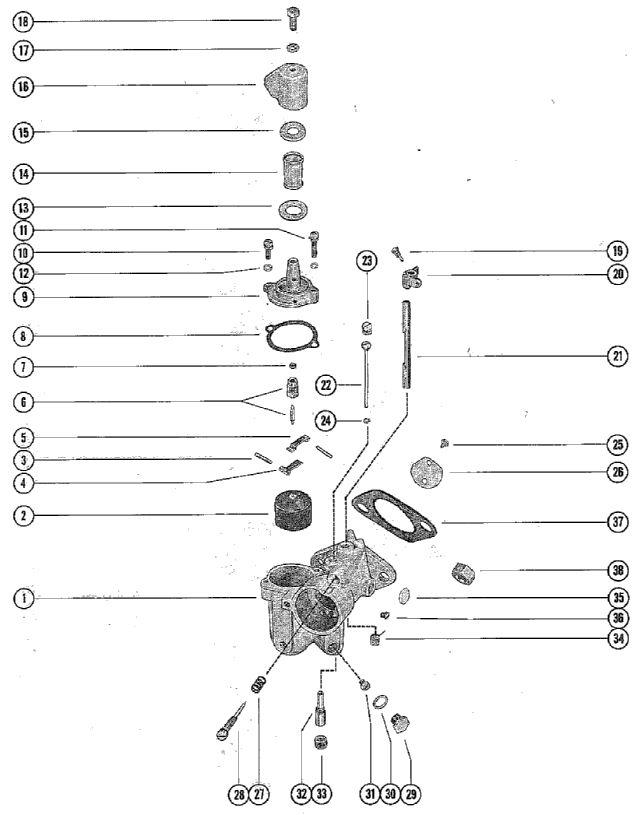

Карбюратор в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	~~1352-3966~~ 1352-3966	CARBURETOR ASSEMBLY, COMPLETE (KD-6A)	3	SERIAL 00000000-02928767	цена по запросу
1	~~1352-4322~~ 1352-4509A1	CARBURETOR ASSEMBLY, COMPLETE (KD-6B) -	3	SERIAL 02928768-02933900	снято с производства
1	1352-4509A1	CARBURETOR ASSEMBLY, COMPLETE (WMK-3) -	3	SERIAL 02928768-09999999	снято с производства
2	~~1399-110A1~~ 1399-110A1	поплавок в сборе	3		цена по запросу
3	-	PIN, FLOAT LEVER PINION	6		цена по запросу
4	-	рычаг поплавка нижний	3		цена по запросу
5	-	рычаг поплавка верхний	3		цена по запросу
6	~~1399-1473~~ 1399-1473	впускная игла, седло и прокладка	3	SERIAL 00000000-02933900	цена по запросу
6	~~1395-4555~~ 1395-4555	впускная игла, седло и прокладка	3	SERIAL 00302308-09999999	цена по запросу
7	-	Прокладка впускного седла	3		цена по запросу
8	-	прокладка крышки поплавковой камеры	3		цена по запросу
9	1399-1133	крышка поплавковой камеры	3	SERIAL 00000000-02933900	27300 руб.
9	1399-4559	крышка поплавковой камеры	3	SERIAL 03023086-09999999	снято с производства
10	10-52195	винт крышки поплавковой камеры короткий	3		снято с производства
11	10-52196	винт поплавковой камеры длинный	3		снято с производства
12	13-26995	стопорная шайба винта крышки поплавковой камеры	6		135 руб.
13	27-25851	прокладка крышки фильтра большая	3		135 руб.
14	1399-3938	Экран фильтра	3		снято с производства
15	27-25849	прокладка крышки фильтра маленькая	3		105 руб.
16	~~1399-4791~~ 1399-4791A1	крышка фильтра	3		снято с производства
17	-	прокладка винта крышки фильтра	3		цена по запросу
18	10-25822	SCREW, STAINER COVER FASTENING	3		снято с производства
19	~~10-20847~~ 10-20847	винт фиксатора рычага дросселя	3		цена по запросу
20	~~1399-97~~ 8146791	LEVER, THROTTLE STOP (SEE NOTE BELOW)	3		снято с производства
21	~~1399-3527~~ 1399-3527	Вал дросселя	3		цена по запросу
22	-	TUBE, IDLE	3		цена по запросу
23	1395-4540	SCREW, BODY (IDLE TUBE)	3	SERIAL 03023086-09999999	снято с производства
23	10-23178	SCREW, BODY (IDLE TUBE)	3	SERIAL 00000000-02933900	снято с производства
24	-	GASKET, IDLE TUBE	3		цена по запросу
25	-	винт и стопорная шайба заслонки дросселя	6		цена по запросу
26	~~1399-3528~~ 1399-3528	дроссельная заслонка	3	SERIAL 00000000-02928767	цена по запросу
26	1399-4412	дроссельная заслонка	3	SERIAL 02928768-09999999	снято с производства
27	-	пружина винта регулировки холостого хода	3		цена по запросу
28	1399-3515	винт регулировки холостого хода	3		снято с производства
29	10-28405	винт пробки канала главного топливного жиклера	3	SERIAL 00000000-02933900	снято с производства
29	1395-4541	винт пробки канала главного топливного жиклера	3	SERIAL 03023086-09999999	1875 руб.
30	-	прокладка винта пробки канала жиклера	3		цена по запросу
31	1399-4217	JET, MAIN FUEL (.062)	OPT		1320 руб.
31	1399-4216	JET, MAIN FUEL (.064)	OPT		1320 руб.
31	1399-4215	JET, MAIN FUEL (.066) - STANDARD	3		2190 руб.
31	~~1399-4214~~ 1399-4214	JET, MAIN FUEL (.068)	OPT		цена по запросу
32	-	главный распылитель	3		цена по запросу
33	1399-3522	винт пробки главного распылителя	3	SERIAL 00000000-03023086	снято с производства
33	1395-4542	SCREW, PLUG - MAIN NOZLE	3	SERIAL 03023086-09999999	снято с производства
34	-	SPRING, THROTTLE SHAFT RETURN (CENTER AND LOWER CARBURETOR)	2		цена по запросу
34	-	возвратная пружина дроссельного вала (верхний карбюратор)	1		цена по запросу
35	-	WELCH PLUG, BODY CHANNEL	3		цена по запросу
36	10-23030	винт канала корпуса	3	SERIAL 00000000-02933900	снято с производства
36	1395-4543	винт канала корпуса	3	SERIAL 03023086-09999999	снято с производства
37	~~27-48164~~ 27-481641	GAKSET, CARBURETOR FLANGE	3		240 руб.
38	~~11-46793~~ 11-46793	Гайка шпильки крепления карбюратора	6		цена по запросу
-	~~1399-3523~~ 1395-879194024	GASKET AND PACKING SET (1 PER CARBURETOR)	3		975 руб.
-	~~1399-4218~~ 1399-4218	ремонтный комплект (на 1 карбюратор)	3	SERIAL 00000000-02942990	цена по запросу
-	~~1395-4558~~ 1395-4558	ремонтный комплект (на 1 карбюратор)	3	SERIAL 00000000-03023086	цена по запросу

1	Art.: ~~1352-3966~~ 1352-3966 CARBURETOR ASSEMBLY, COMPLETE (KD-6A) (SERIAL 00000000-02928767) Деталей в узле: 3 цена по запросу
1	Art.: ~~1352-4322~~ 1352-4509A1 CARBURETOR ASSEMBLY, COMPLETE (KD-6B) - (SERIAL 02928768-02933900) Деталей в узле: 3 снято с производства
1	Art.: 1352-4509A1 CARBURETOR ASSEMBLY, COMPLETE (WMK-3) - (SERIAL 02928768-09999999) Деталей в узле: 3 снято с производства
2	Art.: ~~1399-110A1~~ 1399-110A1 поплавок в сборе Деталей в узле: 3 цена по запросу
3	Art.: - PIN, FLOAT LEVER PINION Деталей в узле: 6 цена по запросу
4	Art.: - рычаг поплавка нижний Деталей в узле: 3 цена по запросу
5	Art.: - рычаг поплавка верхний Деталей в узле: 3 цена по запросу
6	Art.: ~~1399-1473~~ 1399-1473 впускная игла, седло и прокладка (SERIAL 00000000-02933900) Деталей в узле: 3 цена по запросу
6	Art.: ~~1395-4555~~ 1395-4555 впускная игла, седло и прокладка (SERIAL 00302308-09999999) Деталей в узле: 3 цена по запросу
7	Art.: - Прокладка впускного седла Деталей в узле: 3 цена по запросу
8	Art.: - прокладка крышки поплавковой камеры Деталей в узле: 3 цена по запросу
9	Art.: 1399-1133 крышка поплавковой камеры (SERIAL 00000000-02933900) Деталей в узле: 3 27300 руб.
9	Art.: 1399-4559 крышка поплавковой камеры (SERIAL 03023086-09999999) Деталей в узле: 3 снято с производства
10	Art.: 10-52195 винт крышки поплавковой камеры короткий Деталей в узле: 3 снято с производства
11	Art.: 10-52196 винт поплавковой камеры длинный Деталей в узле: 3 снято с производства
12	Art.: 13-26995 стопорная шайба винта крышки поплавковой камеры Деталей в узле: 6 135 руб.
13	Art.: 27-25851 прокладка крышки фильтра большая Деталей в узле: 3 135 руб.
14	Art.: 1399-3938 Экран фильтра Деталей в узле: 3 снято с производства
15	Art.: 27-25849 прокладка крышки фильтра маленькая Деталей в узле: 3 105 руб.
16	Art.: ~~1399-4791~~ 1399-4791A1 крышка фильтра Деталей в узле: 3 снято с производства
17	Art.: - прокладка винта крышки фильтра Деталей в узле: 3 цена по запросу
18	Art.: 10-25822 SCREW, STAINER COVER FASTENING Деталей в узле: 3 снято с производства
19	Art.: ~~10-20847~~ 10-20847 винт фиксатора рычага дросселя Деталей в узле: 3 цена по запросу
20	Art.: ~~1399-97~~ 8146791 LEVER, THROTTLE STOP (SEE NOTE BELOW) Деталей в узле: 3 снято с производства
21	Art.: ~~1399-3527~~ 1399-3527 Вал дросселя Деталей в узле: 3 цена по запросу
22	Art.: - TUBE, IDLE Деталей в узле: 3 цена по запросу
23	Art.: 1395-4540 SCREW, BODY (IDLE TUBE) (SERIAL 03023086-09999999) Деталей в узле: 3 снято с производства
23	Art.: 10-23178 SCREW, BODY (IDLE TUBE) (SERIAL 00000000-02933900) Деталей в узле: 3 снято с производства
24	Art.: - GASKET, IDLE TUBE Деталей в узле: 3 цена по запросу
25	Art.: - винт и стопорная шайба заслонки дросселя Деталей в узле: 6 цена по запросу
26	Art.: ~~1399-3528~~ 1399-3528 дроссельная заслонка (SERIAL 00000000-02928767) Деталей в узле: 3 цена по запросу
26	Art.: 1399-4412 дроссельная заслонка (SERIAL 02928768-09999999) Деталей в узле: 3 снято с производства
27	Art.: - пружина винта регулировки холостого хода Деталей в узле: 3 цена по запросу
28	Art.: 1399-3515 винт регулировки холостого хода Деталей в узле: 3 снято с производства
29	Art.: 10-28405 винт пробки канала главного топливного жиклера (SERIAL 00000000-02933900) Деталей в узле: 3 снято с производства
29	Art.: 1395-4541 винт пробки канала главного топливного жиклера (SERIAL 03023086-09999999) Деталей в узле: 3 1875 руб.
30	Art.: - прокладка винта пробки канала жиклера Деталей в узле: 3 цена по запросу
31	Art.: 1399-4217 JET, MAIN FUEL (.062) Деталей в узле: OPT 1320 руб.
31	Art.: 1399-4216 JET, MAIN FUEL (.064) Деталей в узле: OPT 1320 руб.
31	Art.: 1399-4215 JET, MAIN FUEL (.066) - STANDARD Деталей в узле: 3 2190 руб.
31	Art.: ~~1399-4214~~ 1399-4214 JET, MAIN FUEL (.068) Деталей в узле: OPT цена по запросу
32	Art.: - главный распылитель Деталей в узле: 3 цена по запросу
33	Art.: 1399-3522 винт пробки главного распылителя (SERIAL 00000000-03023086) Деталей в узле: 3 снято с производства
33	Art.: 1395-4542 SCREW, PLUG - MAIN NOZLE (SERIAL 03023086-09999999) Деталей в узле: 3 снято с производства
34	Art.: - SPRING, THROTTLE SHAFT RETURN (CENTER AND LOWER CARBURETOR) Деталей в узле: 2 цена по запросу
34	Art.: - возвратная пружина дроссельного вала (верхний карбюратор) Деталей в узле: 1 цена по запросу
35	Art.: - WELCH PLUG, BODY CHANNEL Деталей в узле: 3 цена по запросу
36	Art.: 10-23030 винт канала корпуса (SERIAL 00000000-02933900) Деталей в узле: 3 снято с производства
36	Art.: 1395-4543 винт канала корпуса (SERIAL 03023086-09999999) Деталей в узле: 3 снято с производства
37	Art.: ~~27-48164~~ 27-481641 GAKSET, CARBURETOR FLANGE Деталей в узле: 3 240 руб.
38	Art.: ~~11-46793~~ 11-46793 Гайка шпильки крепления карбюратора Деталей в узле: 6 цена по запросу
-	Art.: ~~1399-3523~~ 1395-879194024 GASKET AND PACKING SET (1 PER CARBURETOR) Деталей в узле: 3 975 руб.
-	Art.: ~~1399-4218~~ 1399-4218 ремонтный комплект (на 1 карбюратор) (SERIAL 00000000-02942990) Деталей в узле: 3 цена по запросу
-	Art.: ~~1395-4558~~ 1395-4558 ремонтный комплект (на 1 карбюратор) (SERIAL 00000000-03023086) Деталей в узле: 3 цена по запросу
