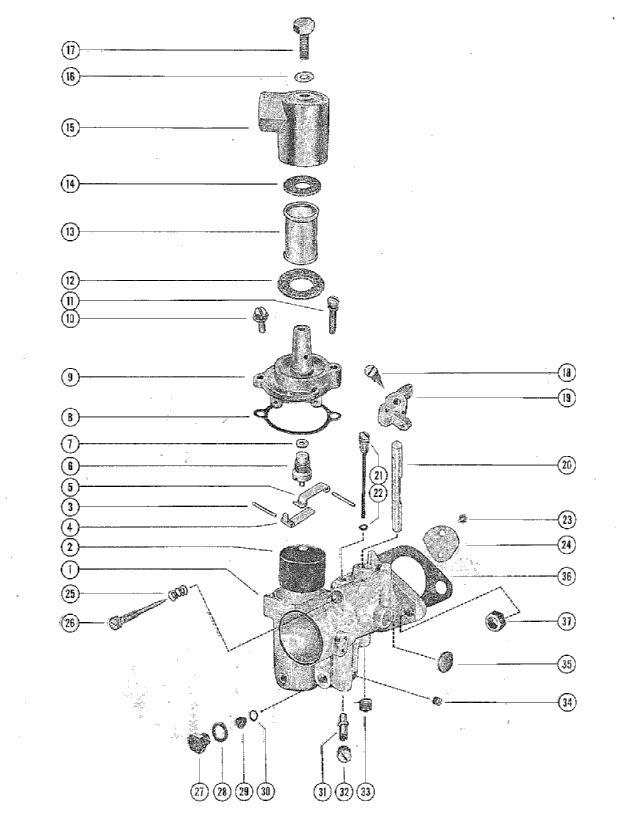

Карбюратор в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1333-2539	CARBURETOR ASSEMBLY, COMPLETE (KA-21A)	2,2,2,2		снято с производства
1	1333-2741	CARBURETOR ASSEMBLY, COMPLETE (KA-21B)	,,2,2		снято с производства
2	~~1399-110A1~~ 1399-110A1	поплавок в сборе	2,2,2,2		цена по запросу
3	17-20853	PIN, FLOAT LEVER PINION	4,4,4,4		снято с производства
4	1399-102	рычаг поплавка нижний	2,2,2,2		снято с производства
5	1399-101	рычаг поплавка верхний	2,2,2,2		снято с производства
6	~~1399-1473~~ 1399-1473	впускная игла, седло и прокладка	2,2,2,2		цена по запросу
7	27-25033	Прокладка впускного седла	2,2,2,2		снято с производства
8	1399-99	прокладка крышки поплавковой камеры	2,2,2,2		180 руб.
9	1399-1133	крышка поплавковой камеры	2,2,2,2		27300 руб.
10	~~10-20854~~ 10-20854	винт крышки поплавковой камеры короткий	2,2,2,2		цена по запросу
11	10-25850	винт поплавковой камеры длинный	2,2,2,2		снято с производства
12	27-25851	прокладка крышки фильтра большая	2,2,2,2		135 руб.
13	~~1399-1754~~ 1399-1754	Экран фильтра	2,2,2,2		цена по запросу
14	27-25849	прокладка крышки фильтра маленькая	2,2,2,2		105 руб.
15	1399-1135	крышка фильтра	2,2,2,2		снято с производства
16	27-25848	прокладка винта крышки фильтра	2,2,2,2		105 руб.
17	10-25822	SCREW, STRAINER COVER FASTENING	2,2,2,2		снято с производства
18	~~10-20847~~ 10-20847	винт фиксатора рычага дросселя	2,2,2,2		цена по запросу
19	~~1399-97~~ 8146791	LEVER, THROTTLE STOP (SEE NOTE BELOW)	2,2,2,2		снято с производства
20	1399-2012	Вал дросселя	2,2,2,2		снято с производства
21	1399-2560	TUBE, IDLE	2,2,2,2		снято с производства
22	27-23180	GASKET, IDLE TUBE	2,2,2,2		снято с производства
23	10-20858	винт и стопорная шайба заслонки дросселя	,,4,4		снято с производства
23	10-23035	винт и стопорная шайба заслонки дросселя	4,4,4,4		снято с производства
24	1399-1476	дроссельная заслонка	2,2,2,2		снято с производства
25	24-27160	пружина винта регулировки холостого хода	2,2,2,2		480 руб.
26	1399-1713	винт регулировки холостого хода	2,2,2,2		снято с производства
27	10-28405	винт пробки канала главного топливного жиклера	2,2,2,2		снято с производства
28	27-28406	прокладка винта пробки канала жиклера	2,2,2,2		снято с производства
29	1399-1655	главный топливный жиклер (.055)	OPT,OPT,OP		снято с производства
29	1399-1457	главный топливный жиклер (.057)	2,2,2,2		снято с производства
29	1399-1459	JET, MAIN FUEL (.059)	OPT,OPT,OP		снято с производства
29	1399-1461	главный топливный жиклер (.061)	OPT,OPT,OP		снято с производства
29	1399-1463	главный топливный жиклер (.063)	,,2,2		снято с производства
30	27-28409	прокладка главного топливного жиклера	2,2,2,2		снято с производства
31	1399-2785	главный распылитель	,,2,2		снято с производства
31	1399-1985	главный распылитель	2,2,2,2		снято с производства
32	10-23178	винт пробки главного распылителя	2,2,2,2		снято с производства
33	24-26890	возвратная пружина дроссельного вала (нижний карбюратор)	1,1,1,1		снято с производства
33	24-20869	возвратная пружина дроссельного вала (верхний карбюратор)	1,1,1,1		снято с производства
34	10-28845	винт пробки канала корпуса	2,2,2,2		снято с производства
35	19-20011	WELCH PLUG, BODY CHANNEL	2,2,2,2		645 руб.
36	~~27-26891~~ 27-26891	прокладка фланца карбюратора	2,2,2,2		цена по запросу
37	11-29250	Гайка шпильки крепления карбюратора	4,4,4,4		285 руб.
-	~~1477~~ 1477	GASKET AND PACKING SET (1 PER CARBURETOR)	2,2,2,2		цена по запросу
-	~~1399-2561~~ 1399-2561	ремонтный комплект (на 1 карбюратор)	2,2,2,2		цена по запросу
-	~~1399-2786~~ 1399-2786	ремонтный комплект (на 1 карбюратор)	,,2,2		цена по запросу

1	Art.: 1333-2539 CARBURETOR ASSEMBLY, COMPLETE (KA-21A) Деталей в узле: 2,2,2,2 снято с производства
1	Art.: 1333-2741 CARBURETOR ASSEMBLY, COMPLETE (KA-21B) Деталей в узле: ,,2,2 снято с производства
2	Art.: ~~1399-110A1~~ 1399-110A1 поплавок в сборе Деталей в узле: 2,2,2,2 цена по запросу
3	Art.: 17-20853 PIN, FLOAT LEVER PINION Деталей в узле: 4,4,4,4 снято с производства
4	Art.: 1399-102 рычаг поплавка нижний Деталей в узле: 2,2,2,2 снято с производства
5	Art.: 1399-101 рычаг поплавка верхний Деталей в узле: 2,2,2,2 снято с производства
6	Art.: ~~1399-1473~~ 1399-1473 впускная игла, седло и прокладка Деталей в узле: 2,2,2,2 цена по запросу
7	Art.: 27-25033 Прокладка впускного седла Деталей в узле: 2,2,2,2 снято с производства
8	Art.: 1399-99 прокладка крышки поплавковой камеры Деталей в узле: 2,2,2,2 180 руб.
9	Art.: 1399-1133 крышка поплавковой камеры Деталей в узле: 2,2,2,2 27300 руб.
10	Art.: ~~10-20854~~ 10-20854 винт крышки поплавковой камеры короткий Деталей в узле: 2,2,2,2 цена по запросу
11	Art.: 10-25850 винт поплавковой камеры длинный Деталей в узле: 2,2,2,2 снято с производства
12	Art.: 27-25851 прокладка крышки фильтра большая Деталей в узле: 2,2,2,2 135 руб.
13	Art.: ~~1399-1754~~ 1399-1754 Экран фильтра Деталей в узле: 2,2,2,2 цена по запросу
14	Art.: 27-25849 прокладка крышки фильтра маленькая Деталей в узле: 2,2,2,2 105 руб.
15	Art.: 1399-1135 крышка фильтра Деталей в узле: 2,2,2,2 снято с производства
16	Art.: 27-25848 прокладка винта крышки фильтра Деталей в узле: 2,2,2,2 105 руб.
17	Art.: 10-25822 SCREW, STRAINER COVER FASTENING Деталей в узле: 2,2,2,2 снято с производства
18	Art.: ~~10-20847~~ 10-20847 винт фиксатора рычага дросселя Деталей в узле: 2,2,2,2 цена по запросу
19	Art.: ~~1399-97~~ 8146791 LEVER, THROTTLE STOP (SEE NOTE BELOW) Деталей в узле: 2,2,2,2 снято с производства
20	Art.: 1399-2012 Вал дросселя Деталей в узле: 2,2,2,2 снято с производства
21	Art.: 1399-2560 TUBE, IDLE Деталей в узле: 2,2,2,2 снято с производства
22	Art.: 27-23180 GASKET, IDLE TUBE Деталей в узле: 2,2,2,2 снято с производства
23	Art.: 10-20858 винт и стопорная шайба заслонки дросселя Деталей в узле: ,,4,4 снято с производства
23	Art.: 10-23035 винт и стопорная шайба заслонки дросселя Деталей в узле: 4,4,4,4 снято с производства
24	Art.: 1399-1476 дроссельная заслонка Деталей в узле: 2,2,2,2 снято с производства
25	Art.: 24-27160 пружина винта регулировки холостого хода Деталей в узле: 2,2,2,2 480 руб.
26	Art.: 1399-1713 винт регулировки холостого хода Деталей в узле: 2,2,2,2 снято с производства
27	Art.: 10-28405 винт пробки канала главного топливного жиклера Деталей в узле: 2,2,2,2 снято с производства
28	Art.: 27-28406 прокладка винта пробки канала жиклера Деталей в узле: 2,2,2,2 снято с производства
29	Art.: 1399-1655 главный топливный жиклер (.055) Деталей в узле: OPT,OPT,OP снято с производства
29	Art.: 1399-1457 главный топливный жиклер (.057) Деталей в узле: 2,2,2,2 снято с производства
29	Art.: 1399-1459 JET, MAIN FUEL (.059) Деталей в узле: OPT,OPT,OP снято с производства
29	Art.: 1399-1461 главный топливный жиклер (.061) Деталей в узле: OPT,OPT,OP снято с производства
29	Art.: 1399-1463 главный топливный жиклер (.063) Деталей в узле: ,,2,2 снято с производства
30	Art.: 27-28409 прокладка главного топливного жиклера Деталей в узле: 2,2,2,2 снято с производства
31	Art.: 1399-2785 главный распылитель Деталей в узле: ,,2,2 снято с производства
31	Art.: 1399-1985 главный распылитель Деталей в узле: 2,2,2,2 снято с производства
32	Art.: 10-23178 винт пробки главного распылителя Деталей в узле: 2,2,2,2 снято с производства
33	Art.: 24-26890 возвратная пружина дроссельного вала (нижний карбюратор) Деталей в узле: 1,1,1,1 снято с производства
33	Art.: 24-20869 возвратная пружина дроссельного вала (верхний карбюратор) Деталей в узле: 1,1,1,1 снято с производства
34	Art.: 10-28845 винт пробки канала корпуса Деталей в узле: 2,2,2,2 снято с производства
35	Art.: 19-20011 WELCH PLUG, BODY CHANNEL Деталей в узле: 2,2,2,2 645 руб.
36	Art.: ~~27-26891~~ 27-26891 прокладка фланца карбюратора Деталей в узле: 2,2,2,2 цена по запросу
37	Art.: 11-29250 Гайка шпильки крепления карбюратора Деталей в узле: 4,4,4,4 285 руб.
-	Art.: ~~1477~~ 1477 GASKET AND PACKING SET (1 PER CARBURETOR) Деталей в узле: 2,2,2,2 цена по запросу
-	Art.: ~~1399-2561~~ 1399-2561 ремонтный комплект (на 1 карбюратор) Деталей в узле: 2,2,2,2 цена по запросу
-	Art.: ~~1399-2786~~ 1399-2786 ремонтный комплект (на 1 карбюратор) Деталей в узле: ,,2,2 цена по запросу
