MERC 650EL PARTS LIST

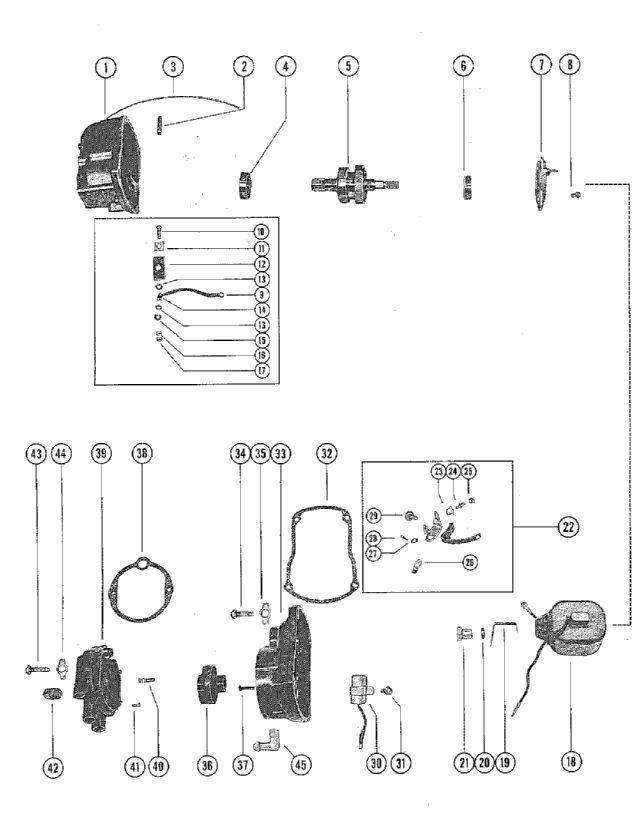

MAGNETO ASSEMBLY (INTERNAL PARTS)

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	394-1570	FRAME, MAGNETO HOUSING	1,1		снято с производства
2	10-25510	SCREW, SET - COIL BRIDGE	2,2		снято с производства
3	394-1051	LOCKWIRE, COIL BRIDGE SET SCREW	1,1		снято с производства
4	30-24998	BEARING, BALL (DRIVE END)	1,1		снято с производства
5	~~394-1067~~ 394-1067A1	MAGNETIC ROTOR AND SHAFT	1,1		снято с производства
6	~~30-24997~~ 30-24997	BEARING, BALL (OPPOSITE DRIVE END)	1,1		цена по запросу
7	394-1637	держатель шарикового подшипника	1,1		снято с производства
8	10-25509	SCREW AND LOCKWASHER, SUPPORT TO FRAME	3,3		снято с производства
9	~~394-1053A1~~ 84-60466A13	WIRE ASSEMBLY, PRIMARY GROUND LEAD	1,1		снято с производства
10	10-29182	SCREW, PRIMARY GROUND (#10)	1,1		снято с производства
11	12-30267	WASHER, PRIMARY GROUND TERMINAL HOLDING	1,1		снято с производства
12	394-1579	INSULATOR, PRIMARY GROUND TERMINAL	1,1		снято с производства
13	12-29099	WASHER, INSULATING - PRIMARY GROUND SCREW	1,1		снято с производства
14	~~23-29101~~ 23-29101	BUSHING, INSULATING - HOUSING FRAME	1,1		цена по запросу
15	12-26014	WASHER, PRIMARY GROUND SCREW	1,1		снято с производства
16	11-24656	NUT, LOCK - PRIMARY GROUND SCREW	1,1		снято с производства
17	~~11-20645~~ 11-20645	NUT, PRIMARY GROUND SCREW	1,1		цена по запросу
18	394-1128A1	катушка зажигания в сборе	1,1		снято с производства
19	394-1050	CLIP, COIL - HIGH TENSION	1,1		снято с производства
20	13-23836	LOCKWASHER, COIL TERMINAL	1,1		снято с производства
21	394-1131	NUT, COIL CLIP FASTENING	1,1		снято с производства
22	~~393-1504A6~~ ~~393-1504A10~~ 393-1504A11	BREAKER ASSEMBLY	1,1		снято с производства
23	393-1586	GROMMET, PLASTIC - BREAKER BRACKET	1,1		снято с производства
24	16-29230	STUD, PRIMARY LEAD/TENSION SPRING FASTENING	1,1		снято с производства
25	11-29236	NUT, PRIMARY LEAD FASTENING	1,1		снято с производства
26	394-1106A1	HOLDER AND CAM WICK ASSEMBLY	1,1		снято с производства
27	12-26439	WASHER, BREAKER PIVOT PIN	1,1		снято с производства
28	18-26953	COTTER PIN, BREAKER TO PIVOT PIN	1,1		495 руб.
29	10-20597	SCREW, BREAKER HOLDER TO HOUSING	1,1		120 руб.
30	~~394-1130~~ 394-1130A1	конденсатор	1,1		1470 руб.
31	10-25509	SCREW AND LOCKWASHER, CONDENSER FASTENING	1,1		снято с производства
32	27-29166	GASKET, MAGNETO COVER	1,1		цена по запросу
33	~~294-1577~~ 394-1577A2	COVER, MAGNETO	1,1		снято с производства
34	10-29418	SCREW, COVER TO FRAME	4,4		цена по запросу
35	14-29157	TAB WASHER, COVER FASTENING SCREW	4,4		снято с производства
36	~~394-1560A1~~ 394-2602A1	MAGNETO ROTOR ASSEMBLY	1,1		снято с производства
37	394-1110	зажим пружины	1,1		цена по запросу
38	27-25725	прокладка крышки торцевой крышки	1,1		690 руб.
39	394-1561A2	крышка торцевой крышки в сборе	1,1		снято с производства
40	394-1056A1	контактная щетка и пружина в сборе	1,1		снято с производства
41	10-25517	SCREW, HIGH TENSION CABLE FASTENING	4,4		снято с производства
42	29121	PIPE PLUG, END CAP COVER (NOT REQUIRED ON LATER MODELS)	1,		снято с производства
43	10-29418	SCREW, END CAP COVER TO MAGNETO COVER	2,2		цена по запросу
44	14-29157	TAB WASHER, COVER FASTENING SCREW	2,2		снято с производства
45	~~22-25885~~ 22-25885	ELBOW, PLASTIC - MAGNETO COVER VENT	1,1		цена по запросу
-	394-2271A2	MAGNETO ASSEMBLY, COMPLETE (4D-4)	1,1		снято с производства

1	Art.: 394-1570 FRAME, MAGNETO HOUSING Деталей в узле: 1,1 снято с производства
2	Art.: 10-25510 SCREW, SET - COIL BRIDGE Деталей в узле: 2,2 снято с производства
3	Art.: 394-1051 LOCKWIRE, COIL BRIDGE SET SCREW Деталей в узле: 1,1 снято с производства
4	Art.: 30-24998 BEARING, BALL (DRIVE END) Деталей в узле: 1,1 снято с производства
5	Art.: ~~394-1067~~ 394-1067A1 MAGNETIC ROTOR AND SHAFT Деталей в узле: 1,1 снято с производства
6	Art.: ~~30-24997~~ 30-24997 BEARING, BALL (OPPOSITE DRIVE END) Деталей в узле: 1,1 цена по запросу
7	Art.: 394-1637 держатель шарикового подшипника Деталей в узле: 1,1 снято с производства
8	Art.: 10-25509 SCREW AND LOCKWASHER, SUPPORT TO FRAME Деталей в узле: 3,3 снято с производства
9	Art.: ~~394-1053A1~~ 84-60466A13 WIRE ASSEMBLY, PRIMARY GROUND LEAD Деталей в узле: 1,1 снято с производства
10	Art.: 10-29182 SCREW, PRIMARY GROUND (#10) Деталей в узле: 1,1 снято с производства
11	Art.: 12-30267 WASHER, PRIMARY GROUND TERMINAL HOLDING Деталей в узле: 1,1 снято с производства
12	Art.: 394-1579 INSULATOR, PRIMARY GROUND TERMINAL Деталей в узле: 1,1 снято с производства
13	Art.: 12-29099 WASHER, INSULATING - PRIMARY GROUND SCREW Деталей в узле: 1,1 снято с производства
14	Art.: ~~23-29101~~ 23-29101 BUSHING, INSULATING - HOUSING FRAME Деталей в узле: 1,1 цена по запросу
15	Art.: 12-26014 WASHER, PRIMARY GROUND SCREW Деталей в узле: 1,1 снято с производства
16	Art.: 11-24656 NUT, LOCK - PRIMARY GROUND SCREW Деталей в узле: 1,1 снято с производства
17	Art.: ~~11-20645~~ 11-20645 NUT, PRIMARY GROUND SCREW Деталей в узле: 1,1 цена по запросу
18	Art.: 394-1128A1 катушка зажигания в сборе Деталей в узле: 1,1 снято с производства
19	Art.: 394-1050 CLIP, COIL - HIGH TENSION Деталей в узле: 1,1 снято с производства
20	Art.: 13-23836 LOCKWASHER, COIL TERMINAL Деталей в узле: 1,1 снято с производства
21	Art.: 394-1131 NUT, COIL CLIP FASTENING Деталей в узле: 1,1 снято с производства
22	Art.: ~~393-1504A6~~ ~~393-1504A10~~ 393-1504A11 BREAKER ASSEMBLY Деталей в узле: 1,1 снято с производства
23	Art.: 393-1586 GROMMET, PLASTIC - BREAKER BRACKET Деталей в узле: 1,1 снято с производства
24	Art.: 16-29230 STUD, PRIMARY LEAD/TENSION SPRING FASTENING Деталей в узле: 1,1 снято с производства
25	Art.: 11-29236 NUT, PRIMARY LEAD FASTENING Деталей в узле: 1,1 снято с производства
26	Art.: 394-1106A1 HOLDER AND CAM WICK ASSEMBLY Деталей в узле: 1,1 снято с производства
27	Art.: 12-26439 WASHER, BREAKER PIVOT PIN Деталей в узле: 1,1 снято с производства
28	Art.: 18-26953 COTTER PIN, BREAKER TO PIVOT PIN Деталей в узле: 1,1 495 руб.
29	Art.: 10-20597 SCREW, BREAKER HOLDER TO HOUSING Деталей в узле: 1,1 120 руб.
30	Art.: ~~394-1130~~ 394-1130A1 конденсатор Деталей в узле: 1,1 1470 руб.
31	Art.: 10-25509 SCREW AND LOCKWASHER, CONDENSER FASTENING Деталей в узле: 1,1 снято с производства
32	Art.: 27-29166 GASKET, MAGNETO COVER Деталей в узле: 1,1 цена по запросу
33	Art.: ~~294-1577~~ 394-1577A2 COVER, MAGNETO Деталей в узле: 1,1 снято с производства
34	Art.: 10-29418 SCREW, COVER TO FRAME Деталей в узле: 4,4 цена по запросу
35	Art.: 14-29157 TAB WASHER, COVER FASTENING SCREW Деталей в узле: 4,4 снято с производства
36	Art.: ~~394-1560A1~~ 394-2602A1 MAGNETO ROTOR ASSEMBLY Деталей в узле: 1,1 снято с производства
37	Art.: 394-1110 зажим пружины Деталей в узле: 1,1 цена по запросу
38	Art.: 27-25725 прокладка крышки торцевой крышки Деталей в узле: 1,1 690 руб.
39	Art.: 394-1561A2 крышка торцевой крышки в сборе Деталей в узле: 1,1 снято с производства
40	Art.: 394-1056A1 контактная щетка и пружина в сборе Деталей в узле: 1,1 снято с производства
41	Art.: 10-25517 SCREW, HIGH TENSION CABLE FASTENING Деталей в узле: 4,4 снято с производства
42	Art.: 29121 PIPE PLUG, END CAP COVER (NOT REQUIRED ON LATER MODELS) Деталей в узле: 1, снято с производства
43	Art.: 10-29418 SCREW, END CAP COVER TO MAGNETO COVER Деталей в узле: 2,2 цена по запросу
44	Art.: 14-29157 TAB WASHER, COVER FASTENING SCREW Деталей в узле: 2,2 снято с производства
45	Art.: ~~22-25885~~ 22-25885 ELBOW, PLASTIC - MAGNETO COVER VENT Деталей в узле: 1,1 цена по запросу
-	Art.: 394-2271A2 MAGNETO ASSEMBLY, COMPLETE (4D-4) Деталей в узле: 1,1 снято с производства
