MERC 700EL PARTS LIST

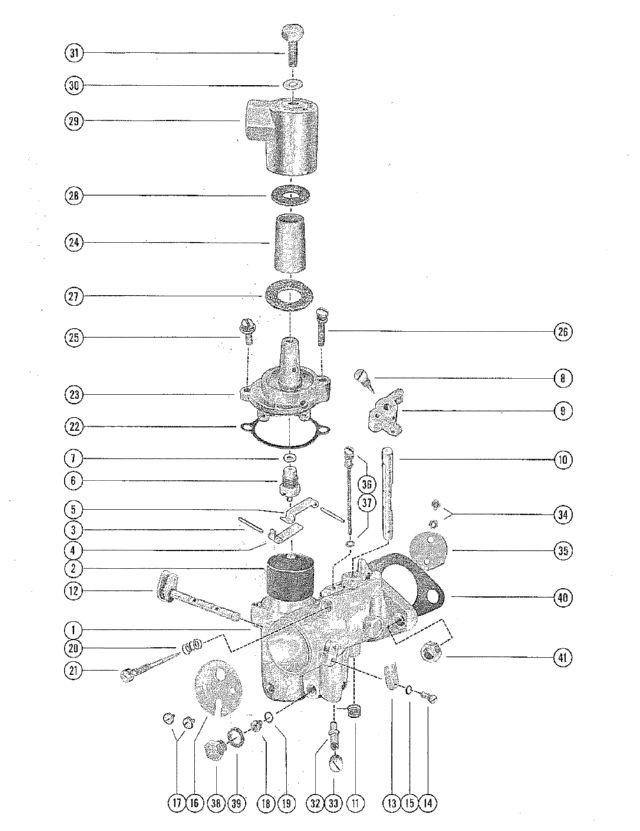

Карбюратор в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1333-1695	CARBURETOR ASSEMLBY, COMPLETE (KA-8A)	3,3		снято с производства
2	~~1399-110A1~~ 1399-110A1	поплавок в сборе	3,3		цена по запросу
3	17-20853	PIN, FLOAT LEVER PINION	6,6		снято с производства
4	1399-102	рычаг поплавка нижний	3,3		снято с производства
5	1399-101	рычаг поплавка верхний	3,3		снято с производства
6	~~1399-1473~~ 1399-1473	LINLET NEEDLE, SEAT AND GASKET	3,3		цена по запросу
7	27-25033	Прокладка впускного седла	3,3		снято с производства
8	~~10-20847~~ 10-20847	винт фиксатора рычага дросселя	3,3		цена по запросу
9	~~1399-97~~ 8146791	LEVER, THROTTLE STOP (SEE NOTE BELOW)	3,3		снято с производства
10	~~1399-1475~~ 1399-1475	Вал дросселя	3,3		цена по запросу
11	24-26890	SPRING, THROTTLE SHAFT RETURN (CENTER AND LOWER CARBURETOR)	2,2		снято с производства
11	24-20869	возвратная пружина дроссельного вала (верхний карбюратор)	1,1		снято с производства
12	1399-1469	вал воздушной заслонки и рычаг	3,3		снято с производства
13	54-28407	CLIP, CHOKE SHAFT RETAINING 3	3,3		снято с производства
14	10-28408	SCREW, RETAINING CLIP TO LOWER CARBURETOR	3,3		снято с производства
15	13-26995	стопорная шайба винта фиксатора зажима	3,3		135 руб.
16	1399-1470	воздушная заслонка	3,3		снято с производства
17	10-23035	винт и стопорная шайба воздушной заслонки	6,6		снято с производства
18	1399-1653	главный топливный жиклер (.053)	OPT,OPT		снято с производства
18	1399-1655	главный топливный жиклер (.055)	OPT,OPT		снято с производства
18	1399-1457	главный топливный жиклер (.057)	OPT,OPT		снято с производства
18	1399-1459	JET, MAIN FUEL (.059)	OPT,OPT		снято с производства
18	1399-1461	JET, MAIN FUEL (.061) - STANDARD	3,3		снято с производства
19	27-28409	прокладка главного топливного жиклера	3,3		снято с производства
20	24-27160	пружина винта регулировки холостого хода	3,3		480 руб.
21	~~1399-1629~~ 1399-1629	винт регулировки холостого хода	3,3		цена по запросу
22	1399-99	прокладка крышки поплавковой камеры	3,3		180 руб.
23	1399-1133	крышка поплавковой камеры	3,3		27300 руб.
24	~~1399-1754~~ 1399-1754	SCREEN, FILTER - NOT AS SHOWN	3,3		цена по запросу
25	~~10-20854~~ 10-20854	винт крышки поплавковой камеры короткий	3,3		цена по запросу
26	10-25850	винт поплавковой камеры длинный	3,3		снято с производства
27	27-25851	прокладка крышки фильтра большая	3,3		135 руб.
28	27-25849	прокладка крышки фильтра маленькая	3,3		105 руб.
29	1399-1135	крышка фильтра	3,3		снято с производства
30	27-25848	прокладка винта крышки фильтра	3,3		105 руб.
31	10-25822	SCREW, STRAINER COVER FASTENING	3,3		снято с производства
32	1399-1703	главный распылитель	3,3		снято с производства
33	10-23178	винт пробки главного распылителя	3,3		снято с производства
34	10-23035	винт и стопорная шайба заслонки дросселя	6,6		снято с производства
35	1399-1480	дроссельная заслонка	3,3		снято с производства
36	1399-1702	TUBE, IDLE	3,3		снято с производства
37	27-23180	GASKET, IDLE TUBE	3,3		снято с производства
38	10-28405	винт пробки канала корпуса	3,3		снято с производства
39	27-28406	GASKET, BODY CHANNEL PLUG SCREW	3,3		снято с производства
40	~~27-26891~~ 27-26891	прокладка фланца карбюратора	3,3		цена по запросу
41	11-29250	Гайка шпильки крепления карбюратора	6,6		285 руб.
-	~~1399-1477~~ 1399-1477	GASKET AND PACKING SET (1 PER CARBURETOR)	3,3		цена по запросу
-	1399-1704	RAPAIR PARTS KIT ( 1 PER CARBURETOR)	3,3		снято с производства
-	19-20011	WELCH PLUG, BODY CHANNELK	3,3		645 руб.

1	Art.: 1333-1695 CARBURETOR ASSEMLBY, COMPLETE (KA-8A) Деталей в узле: 3,3 снято с производства
2	Art.: ~~1399-110A1~~ 1399-110A1 поплавок в сборе Деталей в узле: 3,3 цена по запросу
3	Art.: 17-20853 PIN, FLOAT LEVER PINION Деталей в узле: 6,6 снято с производства
4	Art.: 1399-102 рычаг поплавка нижний Деталей в узле: 3,3 снято с производства
5	Art.: 1399-101 рычаг поплавка верхний Деталей в узле: 3,3 снято с производства
6	Art.: ~~1399-1473~~ 1399-1473 LINLET NEEDLE, SEAT AND GASKET Деталей в узле: 3,3 цена по запросу
7	Art.: 27-25033 Прокладка впускного седла Деталей в узле: 3,3 снято с производства
8	Art.: ~~10-20847~~ 10-20847 винт фиксатора рычага дросселя Деталей в узле: 3,3 цена по запросу
9	Art.: ~~1399-97~~ 8146791 LEVER, THROTTLE STOP (SEE NOTE BELOW) Деталей в узле: 3,3 снято с производства
10	Art.: ~~1399-1475~~ 1399-1475 Вал дросселя Деталей в узле: 3,3 цена по запросу
11	Art.: 24-26890 SPRING, THROTTLE SHAFT RETURN (CENTER AND LOWER CARBURETOR) Деталей в узле: 2,2 снято с производства
11	Art.: 24-20869 возвратная пружина дроссельного вала (верхний карбюратор) Деталей в узле: 1,1 снято с производства
12	Art.: 1399-1469 вал воздушной заслонки и рычаг Деталей в узле: 3,3 снято с производства
13	Art.: 54-28407 CLIP, CHOKE SHAFT RETAINING 3 Деталей в узле: 3,3 снято с производства
14	Art.: 10-28408 SCREW, RETAINING CLIP TO LOWER CARBURETOR Деталей в узле: 3,3 снято с производства
15	Art.: 13-26995 стопорная шайба винта фиксатора зажима Деталей в узле: 3,3 135 руб.
16	Art.: 1399-1470 воздушная заслонка Деталей в узле: 3,3 снято с производства
17	Art.: 10-23035 винт и стопорная шайба воздушной заслонки Деталей в узле: 6,6 снято с производства
18	Art.: 1399-1653 главный топливный жиклер (.053) Деталей в узле: OPT,OPT снято с производства
18	Art.: 1399-1655 главный топливный жиклер (.055) Деталей в узле: OPT,OPT снято с производства
18	Art.: 1399-1457 главный топливный жиклер (.057) Деталей в узле: OPT,OPT снято с производства
18	Art.: 1399-1459 JET, MAIN FUEL (.059) Деталей в узле: OPT,OPT снято с производства
18	Art.: 1399-1461 JET, MAIN FUEL (.061) - STANDARD Деталей в узле: 3,3 снято с производства
19	Art.: 27-28409 прокладка главного топливного жиклера Деталей в узле: 3,3 снято с производства
20	Art.: 24-27160 пружина винта регулировки холостого хода Деталей в узле: 3,3 480 руб.
21	Art.: ~~1399-1629~~ 1399-1629 винт регулировки холостого хода Деталей в узле: 3,3 цена по запросу
22	Art.: 1399-99 прокладка крышки поплавковой камеры Деталей в узле: 3,3 180 руб.
23	Art.: 1399-1133 крышка поплавковой камеры Деталей в узле: 3,3 27300 руб.
24	Art.: ~~1399-1754~~ 1399-1754 SCREEN, FILTER - NOT AS SHOWN Деталей в узле: 3,3 цена по запросу
25	Art.: ~~10-20854~~ 10-20854 винт крышки поплавковой камеры короткий Деталей в узле: 3,3 цена по запросу
26	Art.: 10-25850 винт поплавковой камеры длинный Деталей в узле: 3,3 снято с производства
27	Art.: 27-25851 прокладка крышки фильтра большая Деталей в узле: 3,3 135 руб.
28	Art.: 27-25849 прокладка крышки фильтра маленькая Деталей в узле: 3,3 105 руб.
29	Art.: 1399-1135 крышка фильтра Деталей в узле: 3,3 снято с производства
30	Art.: 27-25848 прокладка винта крышки фильтра Деталей в узле: 3,3 105 руб.
31	Art.: 10-25822 SCREW, STRAINER COVER FASTENING Деталей в узле: 3,3 снято с производства
32	Art.: 1399-1703 главный распылитель Деталей в узле: 3,3 снято с производства
33	Art.: 10-23178 винт пробки главного распылителя Деталей в узле: 3,3 снято с производства
34	Art.: 10-23035 винт и стопорная шайба заслонки дросселя Деталей в узле: 6,6 снято с производства
35	Art.: 1399-1480 дроссельная заслонка Деталей в узле: 3,3 снято с производства
36	Art.: 1399-1702 TUBE, IDLE Деталей в узле: 3,3 снято с производства
37	Art.: 27-23180 GASKET, IDLE TUBE Деталей в узле: 3,3 снято с производства
38	Art.: 10-28405 винт пробки канала корпуса Деталей в узле: 3,3 снято с производства
39	Art.: 27-28406 GASKET, BODY CHANNEL PLUG SCREW Деталей в узле: 3,3 снято с производства
40	Art.: ~~27-26891~~ 27-26891 прокладка фланца карбюратора Деталей в узле: 3,3 цена по запросу
41	Art.: 11-29250 Гайка шпильки крепления карбюратора Деталей в узле: 6,6 285 руб.
-	Art.: ~~1399-1477~~ 1399-1477 GASKET AND PACKING SET (1 PER CARBURETOR) Деталей в узле: 3,3 цена по запросу
-	Art.: 1399-1704 RAPAIR PARTS KIT ( 1 PER CARBURETOR) Деталей в узле: 3,3 снято с производства
-	Art.: 19-20011 WELCH PLUG, BODY CHANNELK Деталей в узле: 3,3 645 руб.
