MERC 500

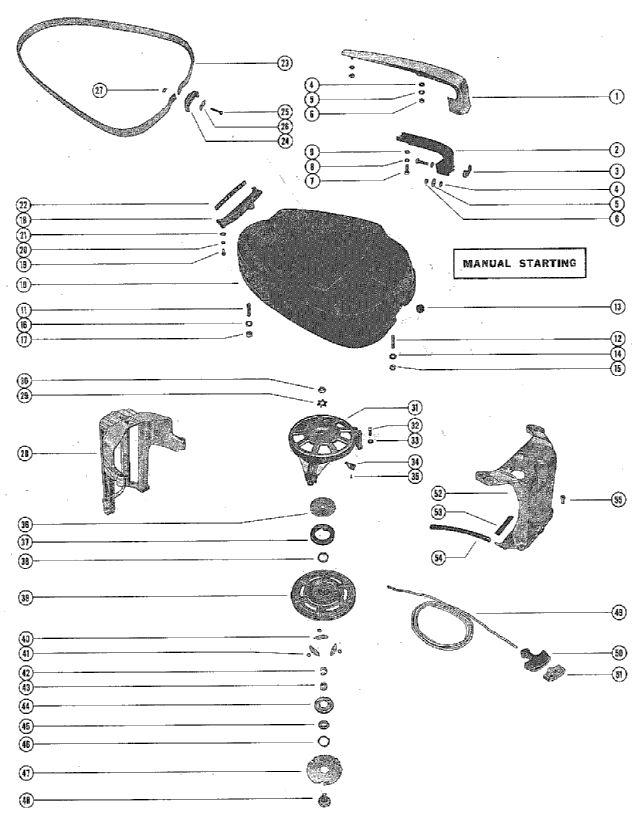

TOP COWL ASSEMBLY, STARTER SHEAVE and SUPPORT BRACKETS MANUAL
TOP COWL ASSEMBLY, STARTER SHEAVE and SUPPORT BRACKETS MANUAL
№ | Артикул | Наименование | Деталей в узле | Комментарий | Цена | |
1 | хромированная рукоятка верхней части колпака | 1,1 | снято с производства | |||
2 | HANDLE, INSIDE - TOP COWL | 1,1 | снято с производства | |||
3 | PAD, BUMPER - TOP COWL HANDLE | 1,1 | снято с производства | |||
4 | WASHER, TOP COWL HANDLE STUD (9/16" O.D.) | 5,5 | 180 руб. | |||
5 | WASHER, TOP COWL HANDLE STUD (3/4" O.D.) | 2,2 | цена по запросу | |||
6 | NUT, TOP COWL HANDLE STUD | 3,3 | 210 руб. | |||
7 | SCREW, HANDLE TO TOP COWL (1") | 2,2 | цена по запросу | |||
8 | LOCKWASHER, HANDLE TO TOP COWL SCREW | 1,1 | цена по запросу | |||
9 | WASHER, HANDLE TO TOP COWL SCREW | 2,2 | 195 руб. | |||
10 | Верхняя часть колпака в сборе | 1,1 | снято с производства | |||
11 | STUD, REAR - TOP COWL TO REAR SUPPORT BRACKET | 1,1 | снято с производства | |||
12 | STUD, FRONT - TOP COWL TO FRONT SUPPORT BRACKET | 2,2 | снято с производства | |||
13 | GROMMET, CHOKE KNOB - TOP COWL | 1,1 | 540 руб. | |||
14 | WASHER, TOP COWL STUD (5/16") | AR,AR | 450 руб. | |||
15 | NUT, TOP COWL STUD (5/16-24) | 2,2 | цена по запросу | |||
16 | LOCKWASHER, TOP COWL STUD (3/8") | 1,1 | 165 руб. | |||
17 | NUT, TOP COWL STUD (3/8-24) | 1,1 | цена по запросу | |||
18 | задняя защита верхней части колпака | 1,1 | снято с производства | |||
19 | винт крепления задней защиты к верхней части колпака | 3,3 | 135 руб. | |||
20 | стопорная шайба винта задней защиты | 3,3 | снято с производства | |||
21 | шайба винта задней защиты | AR,AR | цена по запросу | |||
22 | DECAL, REAR SHIELD - "MERC 500" | *, | цена по запросу | |||
22 | DECAL, REAR SHIELD - "MERC 500" | ,# | цена по запросу | |||
23 | TRIM MOULDING ASSEMBLY, TOP COWL | 1,1 | снято с производства | |||
24 | BRACKET, TENSION - TRIM MOULDING | 1,1 | снято с производства | |||
25 | SCREW, BRACKET AND TRIM MOULDING TO TOP COWL | 1,1 | снято с производства | |||
26 | WASHER, BRACKET FASTENING SCREW | 1,1 | снято с производства | |||
27 | NUT, BRACKET FASTENING SCREW | 1,1 | 195 руб. | |||
28 | кронштейн держателя задней части колпака | 1,1 | снято с производства | |||
29 | стопорная шайба гайки вала шкива | 1,1 | 225 руб. | |||
30 | гайка вала шкива (левая резьба) | 1,1 | 375 руб. | |||
31 | Корпус стартера | 1,1 | снято с производства | |||
32 | SCREW, STARTER HOUSING TO CRANKCASE AND CYLINDER BLOCK (1") | 3,3 | цена по запросу | |||
33 | стопорная шайба винта корпуса стартера | 3,3 | снято с производства | |||
34 | направляющая пластина кабеля | 1,1 | снято с производства | |||
35 | SCREW, DRIVE - CABLE GUIDE PLATE TO STARTER HOUSING | 3,3 | 120 руб. | |||
36 | Фиксатор пружины стартера | 1, | снято с производства | |||
36 | Фиксатор пружины стартера | ,1 | снято с производства | |||
37 | пружина ручного стартера | ,1 | снято с производства | |||
37 | пружина ручного стартера | 1, | снято с производства | |||
38 | Вкладыш направляющей пружины | 1,1 | снято с производства | |||
39 | шкив в сборе | 1, | снято с производства | |||
39 | шкив в сборе | ,1 | цена по запросу | |||
40 | PAWL, STARTER | 3,3 | снято с производства | |||
41 | WASHER, WAVE - STARTER PAWL | 3,3 | цена по запросу | |||
42 | нейлоновый вкладыш проставки вала шкива | 1,1 | снято с производства | |||
43 | проставка вала шкива | 1,1 | снято с производства | |||
44 | RETAINER, WAVE WASHER (NOT AS SHOWN) | 1, | снято с производства | |||
44 | Фиксатор пружинной шайбы | ,1 | снято с производства | |||
45 | шайба фиксатора пружинной шайбы | 1,1 | снято с производства | |||
46 | пружинная шайба фиксатора натяжителя | 1,1 | 465 руб. | |||
47 | PLATE, RETAINER - STARTER PAWL | 1, | цена по запросу | |||
47 | PLATE, RETAINER - STARTER PAWL | ,1 | цена по запросу | |||
48 | вал шкива | 1,1 | снято с производства | |||
49 | Трос стартера в сборе | 1,1 | цена по запросу | |||
50 | Рукоятка троса стартера | 1,1 | снято с производства | |||
51 | Фиксатор троса стартера и рукоятки | 1,1 | 3930 руб. | |||
52 | кронштейн переднего держателя в сборе | 1,1 | снято с производства | |||
53 | FLANGE, RUBBER - FRONT SUPPORT BRACKET | 1,1 | снято с производства | |||
54 | TUBE, DRAIN - FRONT SUPPORT BRACKET TO BOTTOM COWL | 1,1 | цена по запросу | |||
55 | винт крепления переднего кронштейна держателя к нижней части колпака (1") | 2,2 | цена по запросу | |||
1 | Art.: 37679 хромированная рукоятка верхней части колпака Деталей в узле: 1,1 снято с производства 2 | Art.: 37689 HANDLE, INSIDE - TOP COWL Деталей в узле: 1,1 снято с производства 3 | Art.: 35496 PAD, BUMPER - TOP COWL HANDLE Деталей в узле: 1,1 снято с производства 4 | Art.: 12-20533 WASHER, TOP COWL HANDLE STUD (9/16" O.D.) Деталей в узле: 5,5 5 | Art.: WASHER, TOP COWL HANDLE STUD (3/4" O.D.) Деталей в узле: 2,2 цена по запросу 6 | Art.: 11-21825 NUT, TOP COWL HANDLE STUD Деталей в узле: 3,3 7 | Art.: SCREW, HANDLE TO TOP COWL (1") Деталей в узле: 2,2 цена по запросу 8 | Art.: 13-26993 LOCKWASHER, HANDLE TO TOP COWL SCREW Деталей в узле: 1,1 цена по запросу
9 | Art.: 12-26825 WASHER, HANDLE TO TOP COWL SCREW Деталей в узле: 2,2 10 | Art.: 2117-2479A2 Верхняя часть колпака в сборе Деталей в узле: 1,1 снято с производства 11 | Art.: 16-21550 STUD, REAR - TOP COWL TO REAR SUPPORT BRACKET Деталей в узле: 1,1 снято с производства 12 | Art.: 16-21553 STUD, FRONT - TOP COWL TO FRONT SUPPORT BRACKET Деталей в узле: 2,2 снято с производства 13 | Art.: 25-20116 GROMMET, CHOKE KNOB - TOP COWL Деталей в узле: 1,1 14 | Art.: 12-20084 WASHER, TOP COWL STUD (5/16") Деталей в узле: AR,AR 15 | Art.: NUT, TOP COWL STUD (5/16-24) Деталей в узле: 2,2 цена по запросу 16 | Art.: 13-35048 LOCKWASHER, TOP COWL STUD (3/8") Деталей в узле: 1,1 17 | Art.: NUT, TOP COWL STUD (3/8-24) Деталей в узле: 1,1 цена по запросу 18 | Art.: 37690 задняя защита верхней части колпака Деталей в узле: 1,1 снято с производства 19 | Art.: 10-37370 винт крепления задней защиты к верхней части колпака Деталей в узле: 3,3 20 | Art.: 13-37371 стопорная шайба винта задней защиты Деталей в узле: 3,3 снято с производства 21 | Art.: шайба винта задней защиты Деталей в узле: AR,AR цена по запросу 22 | Art.: -N.S.S. DECAL, REAR SHIELD - "MERC 500" Деталей в узле: *, цена по запросу
22 | Art.: -N.S.S. DECAL, REAR SHIELD - "MERC 500" Деталей в узле: ,# цена по запросу
23 | Art.: 37702A1 TRIM MOULDING ASSEMBLY, TOP COWL Деталей в узле: 1,1 снято с производства 24 | Art.: 34433 BRACKET, TENSION - TRIM MOULDING Деталей в узле: 1,1 снято с производства 25 | Art.: 10-23015 SCREW, BRACKET AND TRIM MOULDING TO TOP COWL Деталей в узле: 1,1 снято с производства 26 | Art.: 12-34434 WASHER, BRACKET FASTENING SCREW Деталей в узле: 1,1 снято с производства 27 | Art.: 11-20110 NUT, BRACKET FASTENING SCREW Деталей в узле: 1,1 28 | Art.: кронштейн держателя задней части колпака Деталей в узле: 1,1 снято с производства 29 | Art.: 14-20165 стопорная шайба гайки вала шкива Деталей в узле: 1,1 30 | Art.: 11-20166 гайка вала шкива (левая резьба) Деталей в узле: 1,1 31 | Art.: 37685 Корпус стартера Деталей в узле: 1,1 снято с производства 32 | Art.: SCREW, STARTER HOUSING TO CRANKCASE AND CYLINDER BLOCK (1") Деталей в узле: 3,3 цена по запросу 33 | Art.: 13-20202 стопорная шайба винта корпуса стартера Деталей в узле: 3,3 снято с производства 34 | Art.: 37691 направляющая пластина кабеля Деталей в узле: 1,1 снято с производства 35 | Art.: SCREW, DRIVE - CABLE GUIDE PLATE TO STARTER HOUSING Деталей в узле: 3,3 36 | Art.: 20155 Фиксатор пружины стартера Деталей в узле: 1, снято с производства 36 | Art.: 39835 Фиксатор пружины стартера Деталей в узле: ,1 снято с производства 37 | Art.: пружина ручного стартера Деталей в узле: ,1 снято с производства 37 | пружина ручного стартера Деталей в узле: 1, снято с производства 38 | Art.: 23-28912 Вкладыш направляющей пружины Деталей в узле: 1,1 снято с производства 39 | Art.: 50-30994 шкив в сборе Деталей в узле: 1, снято с производства 39 | Art.: шкив в сборе Деталей в узле: ,1 цена по запросу 40 | Art.: 30596 PAWL, STARTER Деталей в узле: 3,3 снято с производства 41 | Art.: WASHER, WAVE - STARTER PAWL Деталей в узле: 3,3 цена по запросу 42 | Art.: 23-28919 нейлоновый вкладыш проставки вала шкива Деталей в узле: 1,1 снято с производства 43 | Art.: проставка вала шкива Деталей в узле: 1,1 снято с производства 44 | Art.: 26179 RETAINER, WAVE WASHER (NOT AS SHOWN) Деталей в узле: 1, снято с производства 44 | Art.: 39840 Фиксатор пружинной шайбы Деталей в узле: ,1 снято с производства 45 | Art.: 12-26180 шайба фиксатора пружинной шайбы Деталей в узле: 1,1 снято с производства 46 | Art.: 13-20160 пружинная шайба фиксатора натяжителя Деталей в узле: 1,1 47 | Art.: 30595 PLATE, RETAINER - STARTER PAWL Деталей в узле: 1, цена по запросу
47 | PLATE, RETAINER - STARTER PAWL Деталей в узле: ,1 цена по запросу 48 | Art.: вал шкива Деталей в узле: 1,1 снято с производства 49 | Трос стартера в сборе Деталей в узле: 1,1 цена по запросу 50 | Art.: 28747 Рукоятка троса стартера Деталей в узле: 1,1 снято с производства 51 | Фиксатор троса стартера и рукоятки Деталей в узле: 1,1 52 | Art.: кронштейн переднего держателя в сборе Деталей в узле: 1,1 снято с производства 53 | Art.: 37921 FLANGE, RUBBER - FRONT SUPPORT BRACKET Деталей в узле: 1,1 снято с производства 54 | TUBE, DRAIN - FRONT SUPPORT BRACKET TO BOTTOM COWL Деталей в узле: 1,1 цена по запросу 55 | Art.: винт крепления переднего кронштейна держателя к нижней части колпака (1") Деталей в узле: 2,2 цена по запросу |
