MERC 140

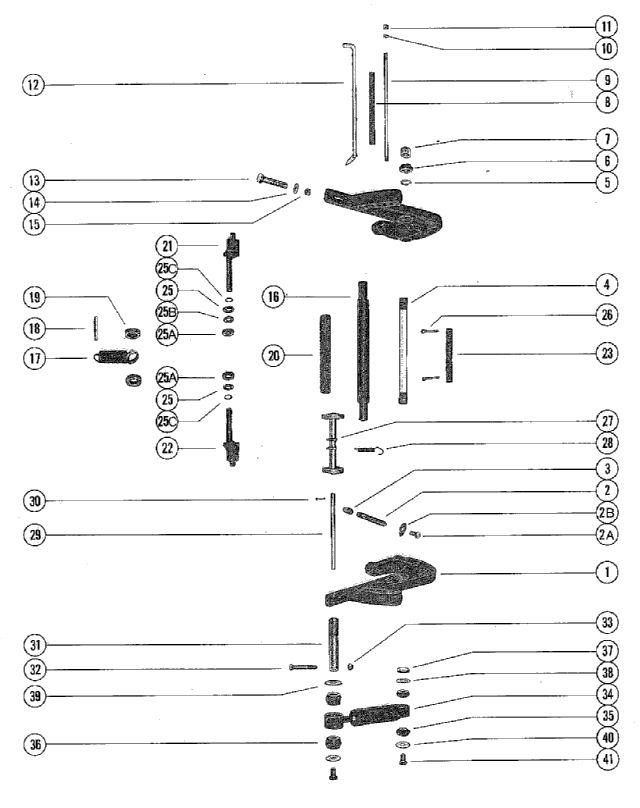

кронштейн крепления двигателя и фиксатор заднего хода
кронштейн крепления двигателя и фиксатор заднего хода
№ | Артикул | Наименование | Деталей в узле | Комментарий | Цена | |
1 | кронштейн крепления двигателя в сборе | 2 | снято с производства | |||
2 | струбцинный винт с откидной ручкой в сборе | 2 | снято с производства | |||
2A | винт присоединения шайбы | 2 | цена по запросу | |||
2B | шайба струбцинного винта с откидной ручкой | 2 | снято с производства | |||
3 | крышка струбцинного винта с откидной ручкой | 2 | снято с производства | |||
4 | Труба | 1 | TILT - CLAMP BRACKET TO SWIVEL BRACKET | цена по запросу | ||
5 | WASHER, CLAMP BRACKET TILT TUBE | 2 | снято с производства | |||
6 | гайка крепления трубы механизма наклона | 2 | цена по запросу | |||
7 | пластиковая крышка трубы механизма наклона | 2 | снято с производства | |||
8 | проставка шпильки кронштейна крепления двигателя | 1 | снято с производства | |||
9 | шпилька | 1 | CLAMP BRACKET (NOT USED WITH FULL POWER TRIM) | снято с производства | ||
10 | стопорная шайба шпильки кронштейна крепления двигателя | 2 | цена по запросу | |||
11 | гайка шпильки кронштейна крепления двигателя | 2 | 315 руб. | |||
12 | стержень фиксатора наклона в сборе | 1 | (NOT USED WITH FULL POWER TRIM) | 7725 руб. | ||
13 | болт | 2 | CLAMP BRACKET TO BOAT TRANSOM (LOWER) | снято с производства | ||
13 | болт | 2 | CLAMP BRACKET TO BOAT TRANSOM (UPPER) | 765 руб. | ||
14 | WASHER, CLAMP BRACKET BOLT (UPPER) | 2 | снято с производства | |||
14 | нижняя шайба болта кронштейна крепления двигателя | 2 | снято с производства | |||
15 | гайка болта кронштейна крепления двигателя | 4 | 615 руб. | |||
16 | PIN, UPPER SHOCK MOUNTING | 1 | снято с производства | |||
17 | Пружина | 1 | COIL - SWIVEL BRACKET -NOT USED WITH FULL POWER TRIM | цена по запросу | ||
18 | стержень | 1 | COIL SPRING MOUNTING -NOT USED WITH FULL POWER TRIM | снято с производства | ||
19 | SPACER, RUBBER - COIL SPRING POSITIONING | 2 | NOT USED WITH FULL POWER TRIM | снято с производства | ||
20 | TUBE, CUSHION - SHOCK PIN | 1 | (USED WITH FULL POWER TRIM) | снято с производства | ||
21 | TILT LOCK ASSEMBLY (STARBOARD) | 1 | снято с производства | |||
22 | TILT LOCK ASSEMBLY (PORT) | 1 | снято с производства | |||
23 | TUBE, TILT LOCK | 1 | снято с производства | |||
25 | шайба | 1 | WAVE - TILT LOCK (STARBOARD SIDE ONLY) | 435 руб. | ||
25A | OIL SEAL, SWIVEL BRACKET (TILT LOCK) | 2 | снято с производства | |||
25B | WASHER, TILT LOCK (STARBOARD SIDE ONLY) | 1 | снято с производства | |||
25C | "O" RING, TILT LOCK | 2 | 165 руб. | |||
26 | COTTER PIN, TILT LOCK | 2 | 435 руб. | |||
27 | фиксатор заднего хода в сборе | 1 | NOT USED WITH FULL POWER TRIM | снято с производства | ||
28 | пружина растяжения фиксатора заднего хода | 1 | NOT USED WITH FULL POWER TRIM | снято с производства | ||
29 | SHAFT, REVERSE LOCK PIVOT | 1 | NOT USED WITH FULL POWER TRIM | снято с производства | ||
30 | шплинт крепления фиксатора заднего хода к валу | 1 | NOT USED WITH FULL POWER TRIM | 465 руб. | ||
31 | PIN, LOWER SHOCK MOUNTING | 2 | снято с производства | |||
32 | SCREW, LOWER SHOCK PIN | 2 | цена по запросу | |||
33 | NUT, LOWER SHOCK PIN SCREW | 2 | цена по запросу | |||
34 | SHOCK ABSORBER | 2 | NOT USED WITH FULL POWER TRIM | снято с производства | ||
35 | BUSHING, RUBBER - SHOCK ABSORBER (UPPER) | 4 | -NOT USED WITH FULL POWER TRIM | снято с производства | ||
36 | BUSHING, RUBBER - SHOCK ABSORBER (LOWER) | 4 | -NOT USED WITH FULL POWER TRIM | снято с производства | ||
37 | проставка | 2 | UPPER SHOCK BUSHING TO CLAMP BRACKET | снято с производства | ||
38 | WASHER, UPPER BUSHING RETAINER (INNER) | 2 | снято с производства | |||
39 | WASHER, LOWER BUSHING RETAINER (INNER) | 2 | снято с производства | |||
40 | шайба | 4 | UPPER AND LOWER BUSHING RETAINER (OUTER) | снято с производства | ||
41 | винт | 4 | UPPER AND LOWER SHOCK MOUNTING PIN | снято с производства | ||
1 | кронштейн крепления двигателя в сборе Деталей в узле: 2 снято с производства 2 | Art.: 10-78492A1 струбцинный винт с откидной ручкой в сборе Деталей в узле: 2 снято с производства 2A | Art.: 10-78495 винт присоединения шайбы Деталей в узле: 2 цена по запросу
2B | Art.: 12-78493 шайба струбцинного винта с откидной ручкой Деталей в узле: 2 снято с производства 3 | Art.: 75043 крышка струбцинного винта с откидной ручкой Деталей в узле: 2 снято с производства 4 | Труба (TILT - CLAMP BRACKET TO SWIVEL BRACKET)Деталей в узле: 1 цена по запросу 5 | Art.: 12-52864 WASHER, CLAMP BRACKET TILT TUBE Деталей в узле: 2 снято с производства 6 | Art.: гайка крепления трубы механизма наклона Деталей в узле: 2 цена по запросу 7 | Art.: 53078 пластиковая крышка трубы механизма наклона Деталей в узле: 2 снято с производства 8 | Art.: 23-59624 проставка шпильки кронштейна крепления двигателя Деталей в узле: 1 снято с производства 9 | Art.: 16-59625 шпилька (CLAMP BRACKET (NOT USED WITH FULL POWER TRIM))Деталей в узле: 1 снято с производства 10 | Art.: 13-26993 стопорная шайба шпильки кронштейна крепления двигателя Деталей в узле: 2 цена по запросу
11 | Art.: 11-28770 гайка шпильки кронштейна крепления двигателя Деталей в узле: 2 12 | Art.: стержень фиксатора наклона в сборе ((NOT USED WITH FULL POWER TRIM))Деталей в узле: 1 13 | Art.: 10-68298 болт (CLAMP BRACKET TO BOAT TRANSOM (LOWER))Деталей в узле: 2 снято с производства 13 | Art.: 10-68299 болт (CLAMP BRACKET TO BOAT TRANSOM (UPPER))Деталей в узле: 2 14 | Art.: 12-68300 WASHER, CLAMP BRACKET BOLT (UPPER) Деталей в узле: 2 снято с производства 14 | Art.: 12-68410 нижняя шайба болта кронштейна крепления двигателя Деталей в узле: 2 снято с производства 15 | Art.: гайка болта кронштейна крепления двигателя Деталей в узле: 4 16 | Art.: 55-28416 PIN, UPPER SHOCK MOUNTING Деталей в узле: 1 снято с производства 17 | Art.: Пружина (COIL - SWIVEL BRACKET -NOT USED WITH FULL POWER TRIM)Деталей в узле: 1 цена по запросу 18 | Art.: 17-38311 стержень (COIL SPRING MOUNTING -NOT USED WITH FULL POWER TRIM)Деталей в узле: 1 снято с производства 19 | Art.: 23-28688 SPACER, RUBBER - COIL SPRING POSITIONING (NOT USED WITH FULL POWER TRIM)Деталей в узле: 2 снято с производства 20 | Art.: 63473 TUBE, CUSHION - SHOCK PIN ((USED WITH FULL POWER TRIM))Деталей в узле: 1 снято с производства 21 | Art.: 76386 TILT LOCK ASSEMBLY (STARBOARD) Деталей в узле: 1 снято с производства 22 | Art.: TILT LOCK ASSEMBLY (PORT) Деталей в узле: 1 снято с производства 23 | Art.: TUBE, TILT LOCK Деталей в узле: 1 снято с производства 25 | Art.: 13-69150 шайба (WAVE - TILT LOCK (STARBOARD SIDE ONLY))Деталей в узле: 1 25A | Art.: 26-22734 OIL SEAL, SWIVEL BRACKET (TILT LOCK) Деталей в узле: 2 снято с производства 25B | Art.: 12-76388 WASHER, TILT LOCK (STARBOARD SIDE ONLY) Деталей в узле: 1 снято с производства 25C | Art.: "O" RING, TILT LOCK Деталей в узле: 2 26 | Art.: 18-47959 COTTER PIN, TILT LOCK Деталей в узле: 2 27 | Art.: фиксатор заднего хода в сборе (NOT USED WITH FULL POWER TRIM)Деталей в узле: 1 снято с производства 28 | Art.: пружина растяжения фиксатора заднего хода (NOT USED WITH FULL POWER TRIM)Деталей в узле: 1 снято с производства 29 | Art.: 56349 SHAFT, REVERSE LOCK PIVOT (NOT USED WITH FULL POWER TRIM)Деталей в узле: 1 снято с производства 30 | Art.: 18-45882 шплинт крепления фиксатора заднего хода к валу (NOT USED WITH FULL POWER TRIM)Деталей в узле: 1 31 | Art.: 55-28414 PIN, LOWER SHOCK MOUNTING Деталей в узле: 2 снято с производства 32 | Art.: 10-21937 SCREW, LOWER SHOCK PIN Деталей в узле: 2 цена по запросу
33 | Art.: NUT, LOWER SHOCK PIN SCREW Деталей в узле: 2 цена по запросу 34 | SHOCK ABSORBER (NOT USED WITH FULL POWER TRIM)Деталей в узле: 2 снято с производства 35 | Art.: 23-32171 BUSHING, RUBBER - SHOCK ABSORBER (UPPER) (-NOT USED WITH FULL POWER TRIM)Деталей в узле: 4 снято с производства 36 | Art.: 23-28198 BUSHING, RUBBER - SHOCK ABSORBER (LOWER) (-NOT USED WITH FULL POWER TRIM)Деталей в узле: 4 |
