MERC 650 (3 CYLINDER)

← |
SERIAL GROUP CHART/miscellaneous parts
Колпак и передняя крышка
кронштейны деражтеля колпака
маховик в сборе и статор
корпус распределителя и ротор
DISTRIBUTOR ADAPTOR AND THROTTLE LINKAGE
STARTER MOTOR, STARTER SOLENOID, RECTIFIER and WIRING HARNESS
привод карбюратора и соленоид воздушной заслонки
Карбюратор в сборе
FUEL PUMP, FUEL FILTER AND FUEL LINE (SERIAL GROUP NO. 11)
FUEL PUMP, FUEL FILTER AND FUEL LINES (SERIAL GROUP NO. 13)
блок цилиндров и картер
CYLINDER BLOCK AND CRANKCASE COMPONENTS
коленчатый вал, поршни и шатуны
механизм переключения передач и выпускная плита
зажим и поворотный кронштейн в сборе
Корпус вертикального вала в сборе

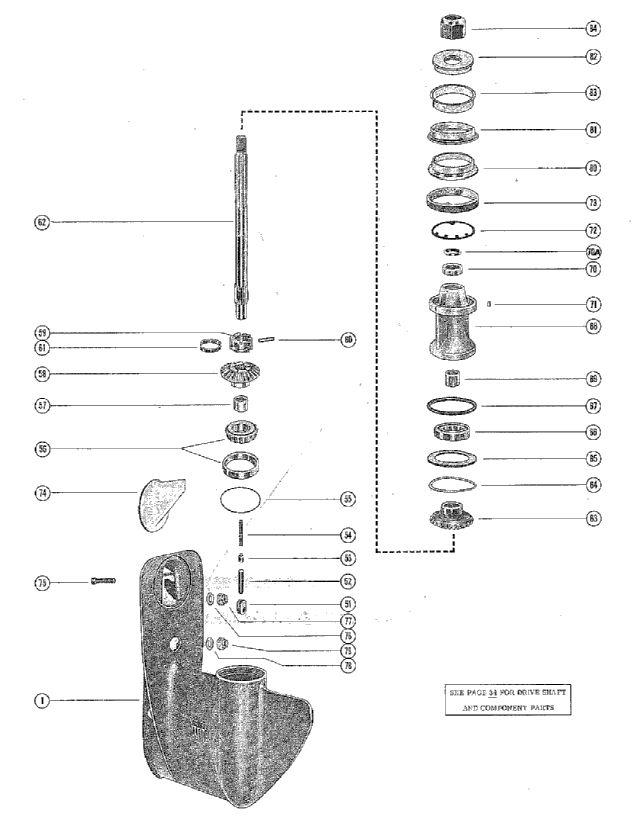

редуктор в сборе
GEAR HOUSING ASSEMBLY, COMPLETE (continued)

GEAR HOUSING ASSEMBLY, COMPLETE (continued)

№АртикулНаименованиеДеталей в узлеКомментарийЦена
1
1643-4931A6
GEAR HOUSING ASSEMBLY (SEE PAGE 34 FOR BREAKDOWN)1снято с производства
51
36288
76039
кулачок механизма переключения передач1UNITED STATES 3807832 AND BELOW AUSTRALIA 8015539 AND BELOW BELGIUM 9046298 AND BELOW CANADA 7029947 AND BELOW5700 руб.
51
69792
76039
кулачок механизма переключения передач1UNITED STATES 4259240 AND UP BELGIUM 9096014 AND UP CANADA 7058208 AND UP5700 руб.
51
54346
76039
кулачок механизма переключения передач1UNITED STATES 3807833 THRU 4259239 AUSTRALIA 8015540 THRU 8029514 BELGIUM 9046299 THRU 9096013 CANADA 7029948 THRU 70582075700 руб.
52толкатель кулачка18670 руб.
53ползунок поперечного штифта13870 руб.
54пружина сжатия толкателя кулачка1снято с производства
55регулировочная прокладка между крышкой подшипника и корпусом редуктора (.002-3-5-10)ARснято с производства
56конический роликовый подшипник в сборе114700 руб.
57роликовый подшипник шестерни переднего хода12400 руб.
58
43-60247
43-60247A5
Шестерня переднего хода в сборе1цена по запросу
59
52-47586
RATCHET, SLIDING CLUTCH1цена по запросу
60
17-38113
поперечный штифт крепления храповика к валу гребного винта1450 руб.
61пружина растяжения поперечного штифта1450 руб.
62
44-55911
вал гребного винта1цена по запросу
63
43-66555
43-79159A1
шестерня заднего хода в сборе1UNITED STATES 3807833 AND UP AUSTRALIA 8015540 AND UP BELGIUM 9046299 AND UP CANADA 9029948 AND UPцена по запросу
63
43-60246
шестерня заднего хода в сборе1UNITED STATES 3807832 AND BELOW AUSTRALIA 8015539 AND BELOW BELGIUM 9046298 AND BELOW CANADA 7029947 AND BELOWцена по запросу
64регулировочная прокладка между упорной шайбой и корпусом редуктора (0.002-3-5-10)ARснято с производства
65WASHER, TRHUST - REVERSE GEAR1снято с производства
66
30-20839
шариковый подшипник шестерни заднего хода113050 руб.
67уплотнительное кольцо подшипника опоры1480 руб.
68
69386A1
подшипник опоры в сборе1снято с производства
69роликовый подшипник подшипника опоры12520 руб.
70сальник подшипника опоры1UNITED STATES 4136684 AND BELOW AUSTRALIA 8029189 AND BELOW BELGIUM 9082138 AND BELOW CANADA 7051132 AND BELOW2265 руб.
70
26-69188
сальник подшипника опоры1UNITED STATES 4136685 AND UP AUSTRALIA 8029190 AND UP BELGIUM 9082139 AND UP CANADA 7051133 AND UP2745 руб.
70A
26-69189
OIL SEAL, BEARING CARRIER - LINE CUTTER1UNITED STATES 4136685 AND UP AUSTRALIA 8029190 AND UP BELGIUM 9082139 AND UP CANADA 7051133 AND UP3120 руб.
71KEY, LOCATING - BEARING CARRIER1315 руб.
72стопорная шайба крышки корпуса редуктора12355 руб.
73
53013
Крышка корпуса редуктора1цена по запросу
74
31640A1
316403
триммер корпуса редуктора в сборе1цена по запросу
75SCREW, TRIM TAB TO GEAR HOUSING (1 3/4")11050 руб.
76
12-45175
WASHER, DRIVE SHAFT HOSUING STUD (3/8")1224 руб.
77
11-34863
NUT, DRIVE SHAFT HOUSING TO GEAR HOUSING (3/8")1цена по запросу
78шайба шпильки корпуса вертикального вала (7/16")1снято с производства
79NUT, DRIVE SHAFT HOUSING TO GEAR HOUSING (7/16")1560 руб.
80THRUST HUB, PROPELLER1UNITED STATES 4136685 AND UP AUSTRALIA 8029190 AND UP BELGIUM 9082139 AND UP CANADA 7051133 AND UPснято с производства
80
62122A1
THRUST HUB ASSEMBLY, FRONT1UNITED STATES 4136684 AND BELOW AUSTRALIA 8029189 AND BELOW BELGIUM 9082138 AND BELOW CANADA 7051132 AND BELOWснято с производства
81WASHER, CUPPED - THRUST HUB1UNITED STATES 4136684 AND BELOW AUSTRALIA 8029189 AND BELOW BELGIUM 9082138 AND BELOW CANADA 7051132 AND BELOWснято с производства
82THRUST HUB ASSEMBLY, REAR1снято с производства
83WASHER, CUPPED - THRUST HUB1915 руб.
84
11-69578
11-69578A1
гайка гребного винта12280 руб.
-
1643-4931A8
редуктор в сборе (длинный вал)1SEE NOTE 1 IN BLOCK COMMENTS U.S. 4259239-BELOW AUSTR 8029514-BELOW BELGM 9096013-BELOW CAN 7058207-BELOW U.S. 3807832-BELOW AUSTR 8015539-BELOW BELGM 9046298-BELOW CAN 7029947-BELOWснято с производства
-
1643-4931A27
редуктор в сборе (короткий вал)1SEE NOTE 1 IN BLOCK COMMENTS U.S. 4259240-UP BELGM 9096014-UP CAN 7058208-UP U.S. 3807832-BELOW AUSTR 8015539-BELOW BELGM 9046298-BELOW CAN 7029947-BELOWснято с производства
-
1643-4931A28
редуктор в сборе (длинный вал)1SEE NOTE 1 IN BLOCK COMMENTS U.S. 4259240-UP BELGM 9096014-UP CAN 7058208-UP U.S. 3807832-BELOW AUSTR 8015539-BELOW BELGM 9046298-BELOW CAN 7029947-BELOWснято с производства
-
1643-4931A7
редуктор в сборе (короткий вал)1SEE NOTE 1 IN BLOCK COMMENTS U.S. 4259239-BELOW AUSTR 8029514-BELOW BELGM 9096013-BELOW CAN 7058207-BELOW U.S. 3807832-BELOW AUSTR 8015539-BELOW BELGM 9046298-BELOW CAN 7029947-BELOWснято с производства
1
Art.: 1643-4931A6 1643-6038A6
GEAR HOUSING ASSEMBLY (SEE PAGE 34 FOR BREAKDOWN)
Деталей в узле: 1
снято с производства
51
Art.: 36288 76039 -760394
кулачок механизма переключения передач
(UNITED STATES 3807832 AND BELOW AUSTRALIA 8015539 AND BELOW BELGIUM 9046298 AND BELOW CANADA 7029947 AND BELOW)
Деталей в узле: 1
5700 руб.
51
Art.: 69792 76039 -760394
кулачок механизма переключения передач
(UNITED STATES 4259240 AND UP BELGIUM 9096014 AND UP CANADA 7058208 AND UP)
Деталей в узле: 1
5700 руб.
51
Art.: 54346 76039 -760394
кулачок механизма переключения передач
(UNITED STATES 3807833 THRU 4259239 AUSTRALIA 8015540 THRU 8029514 BELGIUM 9046299 THRU 9096013 CANADA 7029948 THRU 7058207)
Деталей в узле: 1
5700 руб.
52
Art.: 38441
толкатель кулачка
Деталей в узле: 1
8670 руб.
53
Art.: 20843
ползунок поперечного штифта
Деталей в узле: 1
3870 руб.
54
Art.: 24-39845
пружина сжатия толкателя кулачка
Деталей в узле: 1
снято с производства
55
Art.: 15-38374A1
регулировочная прокладка между крышкой подшипника и корпусом редуктора (.002-3-5-10)
Деталей в узле: AR
снято с производства
56
Art.: 31-38356A1
конический роликовый подшипник в сборе
Деталей в узле: 1
14700 руб.
57
Art.: 31-21739
роликовый подшипник шестерни переднего хода
Деталей в узле: 1
2400 руб.
58
Art.: 43-60247 43-60247A5 43-60247T5
Шестерня переднего хода в сборе
Деталей в узле: 1
цена по запросу
59
Art.: 52-47586 52-47586
RATCHET, SLIDING CLUTCH
Деталей в узле: 1
цена по запросу
60
Art.: 17-38113 17-8M0020942
поперечный штифт крепления храповика к валу гребного винта
Деталей в узле: 1
450 руб.
61
Art.: 24-38114
пружина растяжения поперечного штифта
Деталей в узле: 1
450 руб.
62
Art.: 44-55911 44-55911
вал гребного винта
Деталей в узле: 1
цена по запросу
63
Art.: 43-66555 43-79159A1
шестерня заднего хода в сборе
(UNITED STATES 3807833 AND UP AUSTRALIA 8015540 AND UP BELGIUM 9046299 AND UP CANADA 9029948 AND UP)
Деталей в узле: 1
цена по запросу
63
Art.: 43-60246 43-60246
шестерня заднего хода в сборе
(UNITED STATES 3807832 AND BELOW AUSTRALIA 8015539 AND BELOW BELGIUM 9046298 AND BELOW CANADA 7029947 AND BELOW)
Деталей в узле: 1
цена по запросу
64
Art.: 15-20927A1
регулировочная прокладка между упорной шайбой и корпусом редуктора (0.002-3-5-10)
Деталей в узле: AR
снято с производства
65
Art.: 12-32004
WASHER, TRHUST - REVERSE GEAR
Деталей в узле: 1
снято с производства
66
Art.: 30-20839 30-20839T
шариковый подшипник шестерни заднего хода
Деталей в узле: 1
13050 руб.
67
Art.: 25-31986
уплотнительное кольцо подшипника опоры
Деталей в узле: 1
480 руб.
68
Art.: 69386A1 69386T1
подшипник опоры в сборе
Деталей в узле: 1
снято с производства
69
Art.: 31-21700
роликовый подшипник подшипника опоры
Деталей в узле: 1
2520 руб.
70
Art.: 26-56788
сальник подшипника опоры
(UNITED STATES 4136684 AND BELOW AUSTRALIA 8029189 AND BELOW BELGIUM 9082138 AND BELOW CANADA 7051132 AND BELOW)
Деталей в узле: 1
2265 руб.
70
Art.: 26-69188 8M0205511
сальник подшипника опоры
(UNITED STATES 4136685 AND UP AUSTRALIA 8029190 AND UP BELGIUM 9082139 AND UP CANADA 7051133 AND UP)
Деталей в узле: 1
2745 руб.
70A
Art.: 26-69189 8M0203757
OIL SEAL, BEARING CARRIER - LINE CUTTER
(UNITED STATES 4136685 AND UP AUSTRALIA 8029190 AND UP BELGIUM 9082139 AND UP CANADA 7051133 AND UP)
Деталей в узле: 1
3120 руб.
71
Art.: 28-30281
KEY, LOCATING - BEARING CARRIER
Деталей в узле: 1
315 руб.
72
Art.: 14-53012
стопорная шайба крышки корпуса редуктора
Деталей в узле: 1
2355 руб.
73
Art.: 53013 53013
Крышка корпуса редуктора
Деталей в узле: 1
цена по запросу
74
Art.: 31640A1 316403 -316404
триммер корпуса редуктора в сборе
Деталей в узле: 1
цена по запросу
75
Art.: 10-66024
SCREW, TRIM TAB TO GEAR HOUSING (1 3/4")
Деталей в узле: 1
1050 руб.
76
Art.: 12-45175 12-856774
WASHER, DRIVE SHAFT HOSUING STUD (3/8")
Деталей в узле: 1
224 руб.
77
Art.: 11-34863 11-826709113
NUT, DRIVE SHAFT HOUSING TO GEAR HOUSING (3/8")
Деталей в узле: 1
цена по запросу
78
Art.: 12-65791
шайба шпильки корпуса вертикального вала (7/16")
Деталей в узле: 1
снято с производства
79
Art.: 11-34933
NUT, DRIVE SHAFT HOUSING TO GEAR HOUSING (7/16")
Деталей в узле: 1
560 руб.
80
Art.: 65758
THRUST HUB, PROPELLER
(UNITED STATES 4136685 AND UP AUSTRALIA 8029190 AND UP BELGIUM 9082139 AND UP CANADA 7051133 AND UP)
Деталей в узле: 1
снято с производства
80
Art.: 62122A1 65758
THRUST HUB ASSEMBLY, FRONT
(UNITED STATES 4136684 AND BELOW AUSTRALIA 8029189 AND BELOW BELGIUM 9082138 AND BELOW CANADA 7051132 AND BELOW)
Деталей в узле: 1
снято с производства
81
Art.: 12-62123
WASHER, CUPPED - THRUST HUB
(UNITED STATES 4136684 AND BELOW AUSTRALIA 8029189 AND BELOW BELGIUM 9082138 AND BELOW CANADA 7051132 AND BELOW)
Деталей в узле: 1
снято с производства
82
Art.: 62124A1
THRUST HUB ASSEMBLY, REAR
Деталей в узле: 1
снято с производства
83
Art.: 12-31992
WASHER, CUPPED - THRUST HUB
Деталей в узле: 1
915 руб.
84
Art.: 11-69578 11-69578A1 11-69578Q1
гайка гребного винта
Деталей в узле: 1
2280 руб.
-
Art.: 1643-4931A8 1643-6038A20
редуктор в сборе (длинный вал)
(SEE NOTE 1 IN BLOCK COMMENTS U.S. 4259239-BELOW AUSTR 8029514-BELOW BELGM 9096013-BELOW CAN 7058207-BELOW U.S. 3807832-BELOW AUSTR 8015539-BELOW BELGM 9046298-BELOW CAN 7029947-BELOW)
Деталей в узле: 1
снято с производства
-
Art.: 1643-4931A27 1643-6038A9
редуктор в сборе (короткий вал)
(SEE NOTE 1 IN BLOCK COMMENTS U.S. 4259240-UP BELGM 9096014-UP CAN 7058208-UP U.S. 3807832-BELOW AUSTR 8015539-BELOW BELGM 9046298-BELOW CAN 7029947-BELOW)
Деталей в узле: 1
снято с производства
-
Art.: 1643-4931A28 1643-6038A10
редуктор в сборе (длинный вал)
(SEE NOTE 1 IN BLOCK COMMENTS U.S. 4259240-UP BELGM 9096014-UP CAN 7058208-UP U.S. 3807832-BELOW AUSTR 8015539-BELOW BELGM 9046298-BELOW CAN 7029947-BELOW)
Деталей в узле: 1
снято с производства
-
Art.: 1643-4931A7 1643-6038A19
редуктор в сборе (короткий вал)
(SEE NOTE 1 IN BLOCK COMMENTS U.S. 4259239-BELOW AUSTR 8029514-BELOW BELGM 9096013-BELOW CAN 7058207-BELOW U.S. 3807832-BELOW AUSTR 8015539-BELOW BELGM 9046298-BELOW CAN 7029947-BELOW)
Деталей в узле: 1
снято с производства
