MERC 450/500

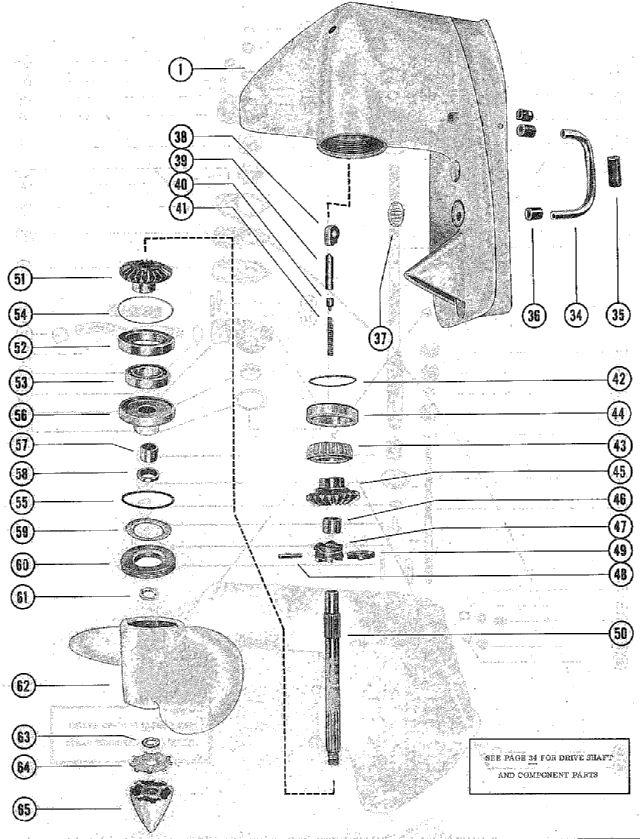

GEAR HOUSING ASSEMBLY, COMPLETE(MERC 500M and E) (PAGE 2)
GEAR HOUSING ASSEMBLY, COMPLETE(MERC 500M and E) (PAGE 2)
№ | Артикул | Наименование | Деталей в узле | Комментарий | Цена | |
1 | Корпус редуктора в сборе | 1,1 | SEE PAGE 34 FOR PARTS BREAKDOWN | снято с производства | ||
34 | нижняя впускная водяная труба | 1,1 | снято с производства | |||
35 | втулка впускной водяной трубы | 1,1 | 585 руб. | |||
36 | Уплотнение водяной трубы | 3,3 | снято с производства | |||
37 | экран водяного впуска корпуса редуктора | 1,1 | снято с производства | |||
38 | кулачок механизма переключения передач | 1,1 | цена по запросу | |||
39 | толкатель кулачка | 1,1 | снято с производства | |||
40 | ползунок поперечного штифта | 1,1 | 3870 руб. | |||
41 | пружина стержня толкателя кулачка | 1,1 | снято с производства | |||
42 | регулировочная прокладка между крышкой конического подшипника и корпусом | AR,AR | снято с производства | |||
43 | конический роликовый подшипник в сборе | 1,1 | снято с производства | |||
44 | крышка конического роликового подшипника | 1,1 | снято с производства | |||
45 | Шестерня переднего хода в сборе | 1,1 | снято с производства | |||
46 | роликовый подшипник шестерни переднего хода | 1,1 | 4245 руб. | |||
47 | RATCHET, SLIDING CLUTCH | 1,1 | снято с производства | |||
48 | поперечный штифт крепления храповика к валу гребного винта | 1,1 | снято с производства | |||
49 | стопорное кольцо поперечного штифта | 1,1 | снято с производства | |||
50 | вал гребного винта | 1,1 | снято с производства | |||
51 | шестерня заднего хода в сборе | 1,1 | снято с производства | |||
52 | кольцо переходника шарикового подшипника | 1,1 | снято с производства | |||
53 | шариковый подшипник шестерни заднего хода | 1,1 | 13050 руб. | |||
54 | регулировочная прокладка между кольцом переходнгика и корпусом редуктора | AR,AR | снято с производства | |||
55 | уплотнительное кольцо подшипника опоры | 1,1 | 375 руб. | |||
56 | подшипник опоры в сборе | 1,1 | снято с производства | |||
57 | роликовый подшипник | 1,1 | 4245 руб. | |||
58 | Сальник | 1,1 | цена по запросу | |||
59 | шайба крышки корпуса редуктора | 1,1 | снято с производства | |||
60 | Крышка корпуса редуктора | 1,1 | снято с производства | |||
61 | WASHER, BACKING (1/8) | AR,AR | снято с производства | |||
62 | гребной винт в сборе (2 лопасти, алюминий) | 1,1 | снято с производства | |||
63 | WASHER, BACKING (1/32) | 1,1 | снято с производства | |||
64 | стопорная шайба гайки гребного винта | 1,1 | снято с производства | |||
65 | гайка гребного винта (алюминий) | 1,1 | цена по запросу | |||
65 | гайка гребного винта (нейлон) | OPT.,OPT. | снято с производства | |||
- | редуктор в сборе | 1,1 | SEE NOTE BELOW | снято с производства | ||
- | шестерня заднего хода в сборе | 1,1 | цена по запросу | |||
- | шестерня переднего хода в сборе | 1,1 | цена по запросу | |||
- | прокладка между экраном водяного впуска и корпусом редуктора | 1,1 | SERIAL 01448240-01460498 | снято с производства | ||
1 | Art.: 1603-1868A1 Корпус редуктора в сборе (SEE PAGE 34 FOR PARTS BREAKDOWN)Деталей в узле: 1,1 снято с производства 34 | Art.: 32-23652 нижняя впускная водяная труба Деталей в узле: 1,1 снято с производства 35 | Art.: 23-23651 втулка впускной водяной трубы Деталей в узле: 1,1 36 | Art.: 26-20232 Уплотнение водяной трубы Деталей в узле: 3,3 снято с производства 37 | Art.: 35-23654 экран водяного впуска корпуса редуктора Деталей в узле: 1,1 снято с производства 38 | кулачок механизма переключения передач Деталей в узле: 1,1 цена по запросу 39 | Art.: 20930 толкатель кулачка Деталей в узле: 1,1 снято с производства 40 | Art.: 20843 ползунок поперечного штифта Деталей в узле: 1,1 41 | Art.: 24-20254 пружина стержня толкателя кулачка Деталей в узле: 1,1 снято с производства 42 | Art.: 15-31154A1 регулировочная прокладка между крышкой конического подшипника и корпусом Деталей в узле: AR,AR снято с производства 43 | Art.: 31-31215A1 конический роликовый подшипник в сборе Деталей в узле: 1,1 снято с производства 44 | Art.: 31-31216 крышка конического роликового подшипника Деталей в узле: 1,1 снято с производства 45 | Art.: Шестерня переднего хода в сборе Деталей в узле: 1,1 снято с производства 46 | Art.: 31-20249 роликовый подшипник шестерни переднего хода Деталей в узле: 1,1 47 | Art.: 52-32189 RATCHET, SLIDING CLUTCH Деталей в узле: 1,1 снято с производства 48 | Art.: 17-20841 поперечный штифт крепления храповика к валу гребного винта Деталей в узле: 1,1 снято с производства 49 | Art.: 53-20842 стопорное кольцо поперечного штифта Деталей в узле: 1,1 снято с производства 50 | Art.: 44-25254 вал гребного винта Деталей в узле: 1,1 снято с производства 51 | Art.: шестерня заднего хода в сборе Деталей в узле: 1,1 снято с производства 52 | Art.: 20864 кольцо переходника шарикового подшипника Деталей в узле: 1,1 снято с производства 53 | Art.: шариковый подшипник шестерни заднего хода Деталей в узле: 1,1 54 | Art.: 15-20927A1 регулировочная прокладка между кольцом переходнгика и корпусом редуктора Деталей в узле: AR,AR снято с производства 55 | Art.: 25-20863 уплотнительное кольцо подшипника опоры Деталей в узле: 1,1 56 | Art.: 20862A1 подшипник опоры в сборе Деталей в узле: 1,1 снято с производства 57 | Art.: 31-20249 роликовый подшипник Деталей в узле: 1,1 58 | Art.: Сальник Деталей в узле: 1,1 цена по запросу 59 | Art.: 12-22970 шайба крышки корпуса редуктора Деталей в узле: 1,1 снято с производства 60 | Art.: 20865 Крышка корпуса редуктора Деталей в узле: 1,1 снято с производства 61 | Art.: 12-25251 WASHER, BACKING (1/8) Деталей в узле: AR,AR снято с производства 62 | Art.: 48-22914A2 гребной винт в сборе (2 лопасти, алюминий) Деталей в узле: 1,1 снято с производства 63 | Art.: 12-25252 WASHER, BACKING (1/32) Деталей в узле: 1,1 снято с производства 64 | Art.: 14-25250 стопорная шайба гайки гребного винта Деталей в узле: 1,1 снято с производства 65 | Art.: гайка гребного винта (алюминий) Деталей в узле: 1,1 цена по запросу 65 | Art.: 11-29825 гайка гребного винта (нейлон) Деталей в узле: OPT.,OPT. снято с производства - | Art.: 1603-1868A2 редуктор в сборе (SEE NOTE BELOW)Деталей в узле: 1,1 снято с производства - | Art.: шестерня заднего хода в сборе Деталей в узле: 1,1 цена по запросу - | Art.: шестерня переднего хода в сборе Деталей в узле: 1,1 цена по запросу - | Art.: 27-31367 прокладка между экраном водяного впуска и корпусом редуктора (SERIAL 01448240-01460498)Деталей в узле: 1,1 снято с производства |
