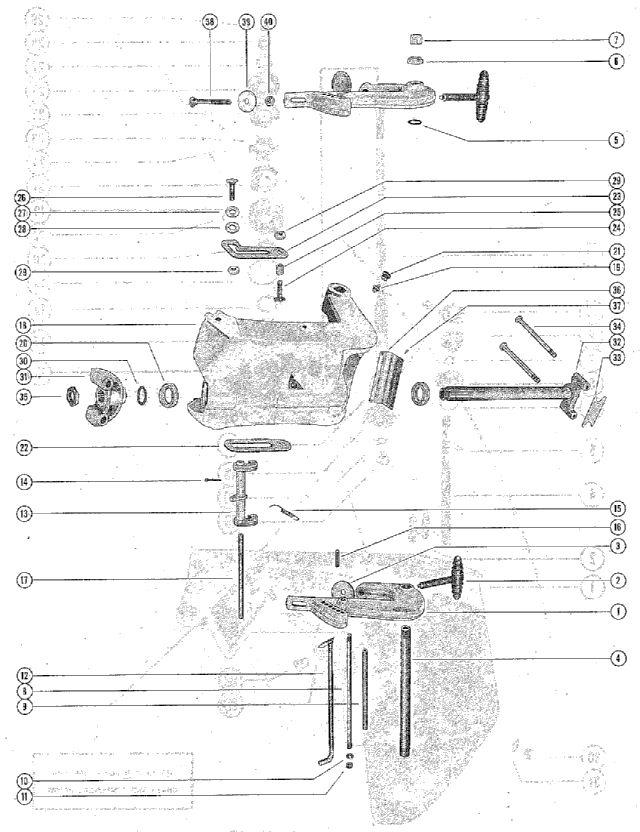

зажим и поворотный кронштейн в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1427-1810A1	CLAMP BRACKET ASSEMBLY (NOT AS SHOWN)	2,,		снято с производства
1	1440-1797A1	кронштейн крепления двигателя в сборе	,2,2		снято с производства
2	~~22477A1~~ 22477A4	струбцинный винт с откидной ручкой в сборе	2,,		снято с производства
2	28403A3	струбцинный винт с откидной ручкой в сборе	,2,2		снято с производства
3	12-26227	шайба струбцинного винта с откидной ручкой	2,,		снято с производства
3	12-28404	шайба струбцинного винта с откидной ручкой	,2,2		снято с производства
4	~~30664~~ ~~306641~~ -306642	TUBE, TILT - CLAMP BRACKET TO SWIVEL BRACKET	1,1,1		цена по запросу
5	~~15-30497A1~~ 15-30497A1	регулировочная прокладка между кронштейном крепления двигателя и поворотным кронштейном (.010)	2,2,2		цена по запросу
6	~~11-30499~~ 11-858869	гайка крепления трубы механизма наклона	2,2,2		585 руб.
7	~~30498~~ 53078	CAP, PLASTIC - TILT TUBE ENDS	2,2,2		снято с производства
8	~~16-20221~~ 16-20221	шпилька кронштейна крепления двигателя	1,1,1		цена по запросу
9	~~23-20222~~ 23-20222	проставка шпильки кронштейна крепления двигателя	1,1,1		цена по запросу
10	13-26993	стопорная шайба шпильки кронштейна крепления двигателя	2,2,2		цена по запросу
11	~~11-20083~~ 11-20083	NUT, STUD TO CLAMP BRACKETS	2,2,2		цена по запросу
12	~~17-29219A1~~ ~~17-30687A1~~ 17-49930A1	стержень фиксатора наклона в сборе	1,1,1		цена по запросу
13	26903A3	фиксатор заднего хода в сборе	1,1,1		снято с производства
14	~~18-20209~~ 18-20209	шплинт крепления фиксатора заднего хода к валу	1,1,1		цена по запросу
15	24-29821	SPRING, TENSION - REVERSE LOCK	1,1,1		снято с производства
16	17-25598	шпонка присоединения пружины фиксатора заднего хода	1,1,1		снято с производства
17	~~20208~~ 56349	SHAFT, REVERSE LOCK TO SWIVEL BRACKET	1,1,1		снято с производства
18	~~1442-2183A1~~ 1442-2501A1	поворотный кронштейн в сборе	,1,1		снято с производства
18	1401-1822A1	поворотный кронштейн в сборе	1,,	SERIAL )1507834-09999999	снято с производства
18	1401-1977A1	поворотный кронштейн в сборе	1,,	SERIAL 00000(1)-01507833	снято с производства
19	~~22-23612~~ 22-23612	пресс-масленка поворотного кронштейна	1,1,1		цена по запросу
20	~~26-26209~~ 26-26209	сальник поворотного кронштейна	2,,	SERIAL 00000(1)-01507833	цена по запросу
20	26-32911	сальник поворотного кронштейна	2,2,2	SERIAL )1507834-09999999	2175 руб.
21	~~29359~~ 29359	LUBRICAP, SWIVEL BRACKET GREASE FITTING	1,1,1		цена по запросу
22	29057	рычаг фиксатора наклона (правая сторона)	,1,1		снято с производства
22	20215	рычаг фиксатора наклона (правая сторона)	1,,		снято с производства
23	26864	LEVER, TILT STOP - PORT SIDE	1,,		снято с производства
23	29056	LEVER, TILT STOP - PORT SIDE	,1,1		снято с производства
24	10-20217	SCREW, ANCHOR - TILT STOP LEVER	2,,		снято с производства
24	~~10-29054~~ 10-29054	SCREW, ANCHOR - TILT STOP LEVER	,2,2		цена по запросу
25	23-20216	SPACER, TILT STOP LEVER	2,,		снято с производства
25	23-29055	SPACER, TILT STOP LEVER ANCHOR SCREW	,2,2		снято с производства
26	10-27790	SCREW, RETAINING - TILT STOP LEVER	,2,2		снято с производства
26	10-29237	SCREW, RETAINING - TILT STOP LEVER	2,,		снято с производства
27	15-20473	SHIM, RETAINING SCREW - PORT SIDE	1,1,1		цена по запросу
28	13-20846	WASHER, WAVE - RETAINING SCREW - PORT SIDE	1,1,1		снято с производства
29	11-24652	NUT, ANCHOR AND RETAINING SCREW	4,4,4		195 руб.
30	12-27964	WASHER, SWIVEL PIN TO BOTTOM YOKE (.060)	AR,,		снято с производства
30	12-25176	WASHER, SWIVEL PIN TO BOTTOM YOKE (.065)	1,1,1		снято с производства
30	12-26837	WASHER, SWIVEL PIN TO BOTTOM YOKE (.065)	AR,AR,AR		снято с производства
31	30462	YOKE, BOTTOM	,1,1		снято с производства
31	30462A1	BOTTOM YOKE ASSEMBLY (NOT AS SHOWN)	1,,		снято с производства
32	17-27739A3	SWIVEL PIN AND TOP YOKE ASSEMBLY	1,1,1	SERIAL 00000(1)-01507833	снято с производства
32	~~17-28418A3~~ 17-28418A4	SWIVEL PIN AND TOP YOKE ASSEMBLY	1,1,1	SERIAL )1507834-09999999	снято с производства
33	30711	BUMPER, TOP YOKE	1,1,1		снято с производства
34	~~10-30266~~ 10-30266	болт крепления верхнего крепления к стержню поворотного кронштейна	2,2,2		цена по запросу
35	~~11-28202~~ 11-28202	гайка фиксатора стержня поворотного кронштейна	1,1,1	SERIAL )1507834-09999999	цена по запросу
36	~~38-31061~~ 38-31061	SERIAL PLATE	1,1,1		цена по запросу
37	10-25612	SCREW, DRIVE - SERIAL PLATE TO SWIVEL BRACKET	4,4,4		снято с производства
38	10-26483	болт крепления кронштейна крепления двигателя	2,,		цена по запросу
38	~~10-28009~~ 10-28009	BOLT, BLAMP BRACKET TO BOAT TRANSOM	,2,2		цена по запросу
39	~~12-26485~~ 12-26485	шайба болта кронштейна крепления двигателя	2,,		цена по запросу
39	~~12-28008~~ 12-28008	шайба болта кронштейна крепления двигателя	,2,2		цена по запросу
40	11-26484	гайка болта кронштейна крепления двигателя	2,,		384 руб.
40	~~11-28010~~ 11-28010	гайка болта кронштейна крепления двигателя	,2,2		цена по запросу
-	53-27743	RING, RETAINING - SWIVEL PIN	1,,	SERIAL 00000(1)-01507833	снято с производства

1	Art.: 1427-1810A1 CLAMP BRACKET ASSEMBLY (NOT AS SHOWN) Деталей в узле: 2,, снято с производства
1	Art.: 1440-1797A1 кронштейн крепления двигателя в сборе Деталей в узле: ,2,2 снято с производства
2	Art.: ~~22477A1~~ 22477A4 струбцинный винт с откидной ручкой в сборе Деталей в узле: 2,, снято с производства
2	Art.: 28403A3 струбцинный винт с откидной ручкой в сборе Деталей в узле: ,2,2 снято с производства
3	Art.: 12-26227 шайба струбцинного винта с откидной ручкой Деталей в узле: 2,, снято с производства
3	Art.: 12-28404 шайба струбцинного винта с откидной ручкой Деталей в узле: ,2,2 снято с производства
4	Art.: ~~30664~~ ~~306641~~ -306642 TUBE, TILT - CLAMP BRACKET TO SWIVEL BRACKET Деталей в узле: 1,1,1 цена по запросу
5	Art.: ~~15-30497A1~~ 15-30497A1 регулировочная прокладка между кронштейном крепления двигателя и поворотным кронштейном (.010) Деталей в узле: 2,2,2 цена по запросу
6	Art.: ~~11-30499~~ 11-858869 гайка крепления трубы механизма наклона Деталей в узле: 2,2,2 585 руб.
7	Art.: ~~30498~~ 53078 CAP, PLASTIC - TILT TUBE ENDS Деталей в узле: 2,2,2 снято с производства
8	Art.: ~~16-20221~~ 16-20221 шпилька кронштейна крепления двигателя Деталей в узле: 1,1,1 цена по запросу
9	Art.: ~~23-20222~~ 23-20222 проставка шпильки кронштейна крепления двигателя Деталей в узле: 1,1,1 цена по запросу
10	Art.: 13-26993 стопорная шайба шпильки кронштейна крепления двигателя Деталей в узле: 2,2,2 цена по запросу
11	Art.: ~~11-20083~~ 11-20083 NUT, STUD TO CLAMP BRACKETS Деталей в узле: 2,2,2 цена по запросу
12	Art.: ~~17-29219A1~~ ~~17-30687A1~~ 17-49930A1 стержень фиксатора наклона в сборе Деталей в узле: 1,1,1 цена по запросу
13	Art.: 26903A3 фиксатор заднего хода в сборе Деталей в узле: 1,1,1 снято с производства
14	Art.: ~~18-20209~~ 18-20209 шплинт крепления фиксатора заднего хода к валу Деталей в узле: 1,1,1 цена по запросу
15	Art.: 24-29821 SPRING, TENSION - REVERSE LOCK Деталей в узле: 1,1,1 снято с производства
16	Art.: 17-25598 шпонка присоединения пружины фиксатора заднего хода Деталей в узле: 1,1,1 снято с производства
17	Art.: ~~20208~~ 56349 SHAFT, REVERSE LOCK TO SWIVEL BRACKET Деталей в узле: 1,1,1 снято с производства
18	Art.: ~~1442-2183A1~~ 1442-2501A1 поворотный кронштейн в сборе Деталей в узле: ,1,1 снято с производства
18	Art.: 1401-1822A1 поворотный кронштейн в сборе (SERIAL )1507834-09999999) Деталей в узле: 1,, снято с производства
18	Art.: 1401-1977A1 поворотный кронштейн в сборе (SERIAL 00000(1)-01507833) Деталей в узле: 1,, снято с производства
19	Art.: ~~22-23612~~ 22-23612 пресс-масленка поворотного кронштейна Деталей в узле: 1,1,1 цена по запросу
20	Art.: ~~26-26209~~ 26-26209 сальник поворотного кронштейна (SERIAL 00000(1)-01507833) Деталей в узле: 2,, цена по запросу
20	Art.: 26-32911 сальник поворотного кронштейна (SERIAL )1507834-09999999) Деталей в узле: 2,2,2 2175 руб.
21	Art.: ~~29359~~ 29359 LUBRICAP, SWIVEL BRACKET GREASE FITTING Деталей в узле: 1,1,1 цена по запросу
22	Art.: 29057 рычаг фиксатора наклона (правая сторона) Деталей в узле: ,1,1 снято с производства
22	Art.: 20215 рычаг фиксатора наклона (правая сторона) Деталей в узле: 1,, снято с производства
23	Art.: 26864 LEVER, TILT STOP - PORT SIDE Деталей в узле: 1,, снято с производства
23	Art.: 29056 LEVER, TILT STOP - PORT SIDE Деталей в узле: ,1,1 снято с производства
24	Art.: 10-20217 SCREW, ANCHOR - TILT STOP LEVER Деталей в узле: 2,, снято с производства
24	Art.: ~~10-29054~~ 10-29054 SCREW, ANCHOR - TILT STOP LEVER Деталей в узле: ,2,2 цена по запросу
25	Art.: 23-20216 SPACER, TILT STOP LEVER Деталей в узле: 2,, снято с производства
25	Art.: 23-29055 SPACER, TILT STOP LEVER ANCHOR SCREW Деталей в узле: ,2,2 снято с производства
26	Art.: 10-27790 SCREW, RETAINING - TILT STOP LEVER Деталей в узле: ,2,2 снято с производства
26	Art.: 10-29237 SCREW, RETAINING - TILT STOP LEVER Деталей в узле: 2,, снято с производства
27	Art.: 15-20473 SHIM, RETAINING SCREW - PORT SIDE Деталей в узле: 1,1,1 цена по запросу
28	Art.: 13-20846 WASHER, WAVE - RETAINING SCREW - PORT SIDE Деталей в узле: 1,1,1 снято с производства
29	Art.: 11-24652 NUT, ANCHOR AND RETAINING SCREW Деталей в узле: 4,4,4 195 руб.
30	Art.: 12-27964 WASHER, SWIVEL PIN TO BOTTOM YOKE (.060) Деталей в узле: AR,, снято с производства
30	Art.: 12-25176 WASHER, SWIVEL PIN TO BOTTOM YOKE (.065) Деталей в узле: 1,1,1 снято с производства
30	Art.: 12-26837 WASHER, SWIVEL PIN TO BOTTOM YOKE (.065) Деталей в узле: AR,AR,AR снято с производства
31	Art.: 30462 YOKE, BOTTOM Деталей в узле: ,1,1 снято с производства
31	Art.: 30462A1 BOTTOM YOKE ASSEMBLY (NOT AS SHOWN) Деталей в узле: 1,, снято с производства
32	Art.: 17-27739A3 SWIVEL PIN AND TOP YOKE ASSEMBLY (SERIAL 00000(1)-01507833) Деталей в узле: 1,1,1 снято с производства
32	Art.: ~~17-28418A3~~ 17-28418A4 SWIVEL PIN AND TOP YOKE ASSEMBLY (SERIAL )1507834-09999999) Деталей в узле: 1,1,1 снято с производства
33	Art.: 30711 BUMPER, TOP YOKE Деталей в узле: 1,1,1 снято с производства
34	Art.: ~~10-30266~~ 10-30266 болт крепления верхнего крепления к стержню поворотного кронштейна Деталей в узле: 2,2,2 цена по запросу
35	Art.: ~~11-28202~~ 11-28202 гайка фиксатора стержня поворотного кронштейна (SERIAL )1507834-09999999) Деталей в узле: 1,1,1 цена по запросу
36	Art.: ~~38-31061~~ 38-31061 SERIAL PLATE Деталей в узле: 1,1,1 цена по запросу
37	Art.: 10-25612 SCREW, DRIVE - SERIAL PLATE TO SWIVEL BRACKET Деталей в узле: 4,4,4 снято с производства
38	Art.: 10-26483 болт крепления кронштейна крепления двигателя Деталей в узле: 2,, цена по запросу
38	Art.: ~~10-28009~~ 10-28009 BOLT, BLAMP BRACKET TO BOAT TRANSOM Деталей в узле: ,2,2 цена по запросу
39	Art.: ~~12-26485~~ 12-26485 шайба болта кронштейна крепления двигателя Деталей в узле: 2,, цена по запросу
39	Art.: ~~12-28008~~ 12-28008 шайба болта кронштейна крепления двигателя Деталей в узле: ,2,2 цена по запросу
40	Art.: 11-26484 гайка болта кронштейна крепления двигателя Деталей в узле: 2,, 384 руб.
40	Art.: ~~11-28010~~ 11-28010 гайка болта кронштейна крепления двигателя Деталей в узле: ,2,2 цена по запросу
-	Art.: 53-27743 RING, RETAINING - SWIVEL PIN (SERIAL 00000(1)-01507833) Деталей в узле: 1,, снято с производства
