MERC 500

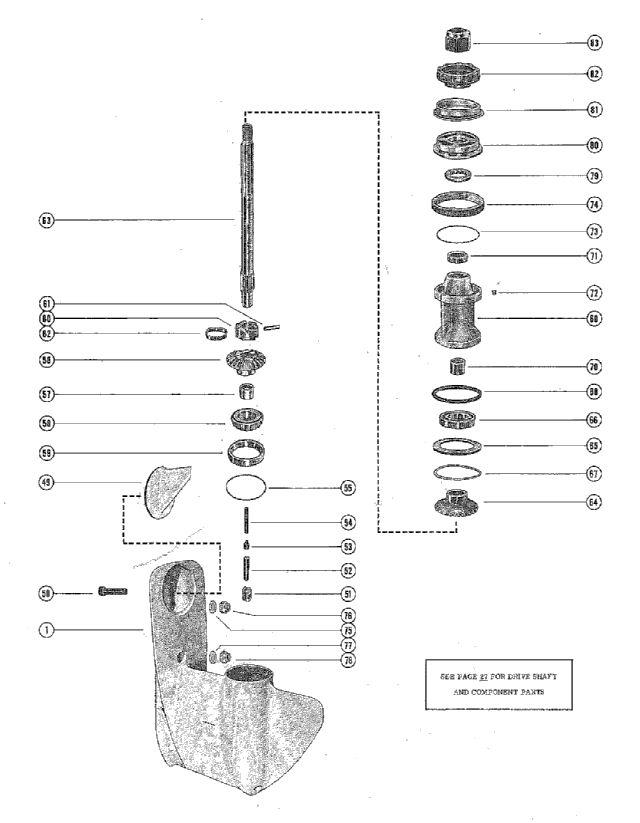

редуктор в сборе (страница 2)

STARTER MOTOR, STARTER SOLENOID, RECTIFIER and WIRING HARNESS

редуктор в сборе (страница 2)

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1626-2470A16	GEAR HOUSING ASSEMBLY SEE PAGE 27 FOR PARTS BREAKDOWN	,,1,1		снято с производства
1	~~1626-2470A1~~ 1626-2470A16	GEAR HOUSING ASSEMBLY SEE PAGE 27 FOR PARTS BREAKDOWN	1,1,,		снято с производства
49	~~31640~~ ~~31640A1~~ -316403	триммер корпуса редуктора	1,1,1,1		цена по запросу
50	10-32470	винт крепления триммера к корпусу редуктора	1,1,1,1		360 руб.
51	~~36288~~ ~~76039~~ -760394	кулачок механизма переключения передач	1,1,1,1		5700 руб.
52	38441	толкатель кулачка	,,1,1		8670 руб.
52	20930	толкатель кулачка	1,1,,		снято с производства
53	20843	ползунок поперечного штифта	1,1,1,1		3870 руб.
54	24-20254	пружина сжатия толкателя кулачка	1,1,,		снято с производства
54	24-39845	пружина сжатия толкателя кулачка	,,1,1		снято с производства
55	15-31154A1	регулировочная прокладка крышки подшипника и корпусом редуктора	AR,AR,AR,A		снято с производства
56	~~43-39941~~ 43-39941A2	Шестерня переднего хода в сборе	,,1,1		снято с производства
56	~~43-20975~~ 43-20975A5	Шестерня переднего хода в сборе	1,1,,		снято с производства
57	31-20249	роликовый подшипник шестерни переднего хода	1,1,1,1		4245 руб.
58	31-31215A1	конический роликовый подшипник в сборе	1,1,1,1		снято с производства
59	31-31216	крышка конического роликового подшипника	1,1,1,1		снято с производства
60	~~52-38128~~ 52-38128	RATCHET, SLIDING CLUTCH	,,1,1		цена по запросу
60	52-32189	RATCHET, SLIDING CLUTCH	1,1,,		снято с производства
61	17-20841	поперечный штифт крепления храповика к валу гребного винта	1,1,,		снято с производства
61	~~17-38113~~ 17-8M0020942	поперечный штифт крепления храповика к валу гребного винта	,,1,1		450 руб.
62	24-38114	пружина растяжения поперечного штифта	,,1,1		450 руб.
62	53-20842	стопорное кольцо поперечного штифта	1,1,,		снято с производства
63	44-32000	вал гребного винта	1,1,,		снято с производства
63	44-38127	вал гребного винта	,,1,1		снято с производства
64	43-39942	шестерня заднего хода в сборе	,,1,1		снято с производства
64	~~43-20975~~ 43-20975A5	шестерня заднего хода в сборе	1,1,,		снято с производства
65	12-32004	упорная шайба шестерни заднего хода	1,1,1,1		снято с производства
66	~~30-20839~~ 30-20839T	шариковый подшипник шестерни заднего хода	1,1,1,1		13050 руб.
67	15-20927A1	регулировочная прокладка между упорной шайбой и корпусом редуктора	AR,AR,AR,A		снято с производства
68	25-31986	уплотнительное кольцо подшипника опоры	1,1,1,1		480 руб.
69	~~38130A1~~ ~~53014A1~~ -53014T1	подшипник опоры в сборе	1,1,1,1	SERIAL 01811269-09999999	снято с производства
69	~~32015A1~~ ~~38130A1~~ -53014A1	подшипник опоры в сборе	1,1,,	SERIAL 00000000-#1811268	цена по запросу
70	31-20249	роликовый подшипник подшипника опоры	1,1,1,1	SERIAL 01811269-09999999	4245 руб.
70	31-20249	роликовый подшипник подшипника опоры	1,1,,	SERIAL 00000000-#1811268	4245 руб.
71	~~26-23300~~ 26-23300	сальник подшипника опоры	1,1,1,1	SERIAL 01811269-09999999	цена по запросу
71	~~26-23300~~ 26-23300	сальник подшипника опоры	1,1,,	SERIAL 00000000-#1811268	цена по запросу
71	26-23517	сальник подшипника опоры	1,1,1,1	SERIAL 01811269-09999999	снято с производства
72	28-30281	KEY, LOCATING - BEARING CARRIER	1,1,1,1		315 руб.
73	12-31993	шайба крышки корпуса редуктора	1,1,1,1		снято с производства
74	~~32014~~ ~~53013~~	Крышка корпуса редуктора	1,1,1,1		цена по запросу
75	~~12-45175~~ 12-856774	шайба шпильки корпуса вертикального вала (3/8")	,,1,1		224 руб.
76	~~11-20509~~ 11-20509	NUT, DRIVE SHAFT HOUSING TO GEAR HOUSING (3/8")	1,1,1,1		цена по запросу
77	12-45176	WASHER, DRIVE SAHFT HOUSING STUD (7/16")	,,2,2		165 руб.
78	~~11-22178~~ 11-22178	NUT, DRIVE SHAFT HOUSING TO GEAR HOUSING (7/16")	1,1,1,1		цена по запросу
79	12-25251	WASHER, BACKING - PROPELLER SHAFT (1/8")	1,1,,		снято с производства
80	38859A1	THRUST HUB AND WASHER ASSEMBLY	,,1,1		5355 руб.
80	~~32002A1~~ 38859A1	THRUST HUB AND WASHER ASSEMBLY	1,1,,		5355 руб.
81	12-31992	WASHER, CUPPED - THRUST HUB	1,1,1,1		915 руб.
82	12-32007	WASHER, SPLINED - PROPELLER SHAFT	1,1,1,1		снято с производства
83	~~11-31990~~ 11-82671120	гайка гребного винта	1,1,1,1		2025 руб.
-	1626-2470A4	редуктор в сборе (длинный вал)	1,1,,		снято с производства
-	~~1626-2470A18~~ ~~1626-3238A4~~ 1626-3688A4	редуктор в сборе (короткий вал)	,,1,1		цена по запросу
-	1626-2470A19	редуктор в сборе (длинный вал)	,,1,1		снято с производства
-	1626-2470A3	GEAR HOUSING ASSEMBLY, COMPLETE (SHORT SHAFT) SEE NOTE BEL	1,1,,		снято с производства
-	~~43-39942A1~~ 43-39942A1	шестерня заднего хода в сборе	,,1,1		цена по запросу
-	~~43-39941A1~~ 43-39941A1	шестерня переднего хода в сборе	,,1,1		цена по запросу

1	Art.: 1626-2470A16 GEAR HOUSING ASSEMBLY SEE PAGE 27 FOR PARTS BREAKDOWN Деталей в узле: ,,1,1 снято с производства
1	Art.: ~~1626-2470A1~~ 1626-2470A16 GEAR HOUSING ASSEMBLY SEE PAGE 27 FOR PARTS BREAKDOWN Деталей в узле: 1,1,, снято с производства
49	Art.: ~~31640~~ ~~31640A1~~ -316403 триммер корпуса редуктора Деталей в узле: 1,1,1,1 цена по запросу
50	Art.: 10-32470 винт крепления триммера к корпусу редуктора Деталей в узле: 1,1,1,1 360 руб.
51	Art.: ~~36288~~ ~~76039~~ -760394 кулачок механизма переключения передач Деталей в узле: 1,1,1,1 5700 руб.
52	Art.: 38441 толкатель кулачка Деталей в узле: ,,1,1 8670 руб.
52	Art.: 20930 толкатель кулачка Деталей в узле: 1,1,, снято с производства
53	Art.: 20843 ползунок поперечного штифта Деталей в узле: 1,1,1,1 3870 руб.
54	Art.: 24-20254 пружина сжатия толкателя кулачка Деталей в узле: 1,1,, снято с производства
54	Art.: 24-39845 пружина сжатия толкателя кулачка Деталей в узле: ,,1,1 снято с производства
55	Art.: 15-31154A1 регулировочная прокладка крышки подшипника и корпусом редуктора Деталей в узле: AR,AR,AR,A снято с производства
56	Art.: ~~43-39941~~ 43-39941A2 Шестерня переднего хода в сборе Деталей в узле: ,,1,1 снято с производства
56	Art.: ~~43-20975~~ 43-20975A5 Шестерня переднего хода в сборе Деталей в узле: 1,1,, снято с производства
57	Art.: 31-20249 роликовый подшипник шестерни переднего хода Деталей в узле: 1,1,1,1 4245 руб.
58	Art.: 31-31215A1 конический роликовый подшипник в сборе Деталей в узле: 1,1,1,1 снято с производства
59	Art.: 31-31216 крышка конического роликового подшипника Деталей в узле: 1,1,1,1 снято с производства
60	Art.: ~~52-38128~~ 52-38128 RATCHET, SLIDING CLUTCH Деталей в узле: ,,1,1 цена по запросу
60	Art.: 52-32189 RATCHET, SLIDING CLUTCH Деталей в узле: 1,1,, снято с производства
61	Art.: 17-20841 поперечный штифт крепления храповика к валу гребного винта Деталей в узле: 1,1,, снято с производства
61	Art.: ~~17-38113~~ 17-8M0020942 поперечный штифт крепления храповика к валу гребного винта Деталей в узле: ,,1,1 450 руб.
62	Art.: 24-38114 пружина растяжения поперечного штифта Деталей в узле: ,,1,1 450 руб.
62	Art.: 53-20842 стопорное кольцо поперечного штифта Деталей в узле: 1,1,, снято с производства
63	Art.: 44-32000 вал гребного винта Деталей в узле: 1,1,, снято с производства
63	Art.: 44-38127 вал гребного винта Деталей в узле: ,,1,1 снято с производства
64	Art.: 43-39942 шестерня заднего хода в сборе Деталей в узле: ,,1,1 снято с производства
64	Art.: ~~43-20975~~ 43-20975A5 шестерня заднего хода в сборе Деталей в узле: 1,1,, снято с производства
65	Art.: 12-32004 упорная шайба шестерни заднего хода Деталей в узле: 1,1,1,1 снято с производства
66	Art.: ~~30-20839~~ 30-20839T шариковый подшипник шестерни заднего хода Деталей в узле: 1,1,1,1 13050 руб.
67	Art.: 15-20927A1 регулировочная прокладка между упорной шайбой и корпусом редуктора Деталей в узле: AR,AR,AR,A снято с производства
68	Art.: 25-31986 уплотнительное кольцо подшипника опоры Деталей в узле: 1,1,1,1 480 руб.
69	Art.: ~~38130A1~~ ~~53014A1~~ -53014T1 подшипник опоры в сборе (SERIAL 01811269-09999999) Деталей в узле: 1,1,1,1 снято с производства
69	Art.: ~~32015A1~~ ~~38130A1~~ -53014A1 подшипник опоры в сборе (SERIAL 00000000-#1811268) Деталей в узле: 1,1,, цена по запросу
70	Art.: 31-20249 роликовый подшипник подшипника опоры (SERIAL 01811269-09999999) Деталей в узле: 1,1,1,1 4245 руб.
70	Art.: 31-20249 роликовый подшипник подшипника опоры (SERIAL 00000000-#1811268) Деталей в узле: 1,1,, 4245 руб.
71	Art.: ~~26-23300~~ 26-23300 сальник подшипника опоры (SERIAL 01811269-09999999) Деталей в узле: 1,1,1,1 цена по запросу
71	Art.: ~~26-23300~~ 26-23300 сальник подшипника опоры (SERIAL 00000000-#1811268) Деталей в узле: 1,1,, цена по запросу
71	Art.: 26-23517 сальник подшипника опоры (SERIAL 01811269-09999999) Деталей в узле: 1,1,1,1 снято с производства
72	Art.: 28-30281 KEY, LOCATING - BEARING CARRIER Деталей в узле: 1,1,1,1 315 руб.
73	Art.: 12-31993 шайба крышки корпуса редуктора Деталей в узле: 1,1,1,1 снято с производства
74	Art.: ~~32014~~ ~~53013~~ Крышка корпуса редуктора Деталей в узле: 1,1,1,1 цена по запросу
75	Art.: ~~12-45175~~ 12-856774 шайба шпильки корпуса вертикального вала (3/8") Деталей в узле: ,,1,1 224 руб.
76	Art.: ~~11-20509~~ 11-20509 NUT, DRIVE SHAFT HOUSING TO GEAR HOUSING (3/8") Деталей в узле: 1,1,1,1 цена по запросу
77	Art.: 12-45176 WASHER, DRIVE SAHFT HOUSING STUD (7/16") Деталей в узле: ,,2,2 165 руб.
78	Art.: ~~11-22178~~ 11-22178 NUT, DRIVE SHAFT HOUSING TO GEAR HOUSING (7/16") Деталей в узле: 1,1,1,1 цена по запросу
79	Art.: 12-25251 WASHER, BACKING - PROPELLER SHAFT (1/8") Деталей в узле: 1,1,, снято с производства
80	Art.: 38859A1 THRUST HUB AND WASHER ASSEMBLY Деталей в узле: ,,1,1 5355 руб.
80	Art.: ~~32002A1~~ 38859A1 THRUST HUB AND WASHER ASSEMBLY Деталей в узле: 1,1,, 5355 руб.
81	Art.: 12-31992 WASHER, CUPPED - THRUST HUB Деталей в узле: 1,1,1,1 915 руб.
82	Art.: 12-32007 WASHER, SPLINED - PROPELLER SHAFT Деталей в узле: 1,1,1,1 снято с производства
83	Art.: ~~11-31990~~ 11-82671120 гайка гребного винта Деталей в узле: 1,1,1,1 2025 руб.
-	Art.: 1626-2470A4 редуктор в сборе (длинный вал) Деталей в узле: 1,1,, снято с производства
-	Art.: ~~1626-2470A18~~ ~~1626-3238A4~~ 1626-3688A4 редуктор в сборе (короткий вал) Деталей в узле: ,,1,1 цена по запросу
-	Art.: 1626-2470A19 редуктор в сборе (длинный вал) Деталей в узле: ,,1,1 снято с производства
-	Art.: 1626-2470A3 GEAR HOUSING ASSEMBLY, COMPLETE (SHORT SHAFT) SEE NOTE BEL Деталей в узле: 1,1,, снято с производства
-	Art.: ~~43-39942A1~~ 43-39942A1 шестерня заднего хода в сборе Деталей в узле: ,,1,1 цена по запросу
-	Art.: ~~43-39941A1~~ 43-39941A1 шестерня переднего хода в сборе Деталей в узле: ,,1,1 цена по запросу
