MERC 1150E-SS

← | →

Корпус вертикального вала в сборе

редуктор в сборе (страница 1)

редуктор в сборе (страница 2)

Гидравлический насос в сборе

HYDRAULIC PUMP AND CONTROL PANEL

цилиндры системы гидроподъема и гидравлические шланги

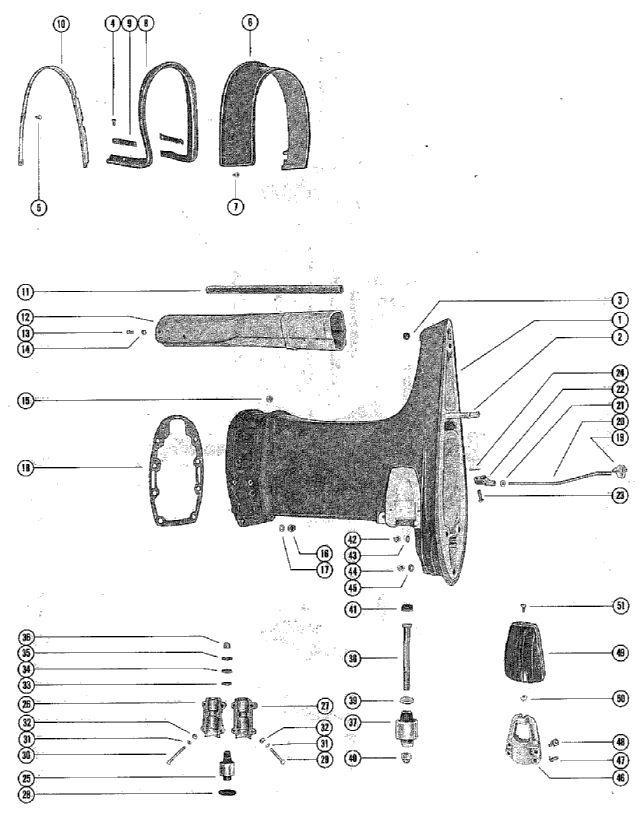

Корпус вертикального вала в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1552-3911A3	Корпус вертикального вала в сборе (короткий вал)	1		снято с производства
1	1551-3918A3	Корпус вертикального вала в сборе (длинный вал)	1		снято с производства
2	16-56295	шпилька крепления корпуса вертикального вала к корпусу редуктора	2		600 руб.
3	~~19-32297~~ ~~19-824928~~ 19-824928001	PLUG, PLASTIC - TRIM TAB SCREW HOLE	1		615 руб.
4	10-48409	SCREW RETAINING STRIP TO DRIVE SHAFT HOUSING (5/8")	2		225 руб.
5	10-48408	SCREW, RETAINING STRIP TO DRIVE SHAFT HOUSING (1/2")	6		285 руб.
6	37417	COVER, TRIM - DRIVE SHAFT HOUSING	1		снято с производства
7	10-57807	SCREW, TRIM COVER TO BOTTOM COWL	4	SERIAL 02928721-09999999	885 руб.
7	10-37571	SCREW, TRIM COVER TO BOTTOM COWL	4	SERIAL 00000000-02928720	цена по запросу
8	37919	SEAL, TRIM COVER TO DRIVE SHAFT HOUSING	1		снято с производства
9	37665	STRIP, RETAINING - TRIM COVER SEAL (SIDE)	2		снято с производства
10	38052	STRIP, RETAINING - TRIM COVER SEAL (REAR)	1		снято с производства
11	32-37446	TUBE, WATER INLET (SHORT SHAFT)	1		снято с производства
11	32-37438	TUBE, WATER INLET (LONG SHAFT)	1		снято с производства
12	38470	выпускная труба (длинный вал)	1		снято с производства
12	38469	выпускная труба (короткий вал)	1		снято с производства
13	10-28668	SCREW, TUBE TO EXTENSION PLATE (7/8")	2	SERIAL 00000000-02933900	195 руб.
13	10-36137	SCREW, TUBE TO EXTENSION PLATE (1")	2	SERIAL 03023086-09999999	285 руб.
14	~~11-46886~~ 11-46886	NUT, EXHAUST TUBE SCREW	2	SERIAL 00000000-02933900	цена по запросу
14	11-63149	NUT, EXHAUST TUBE SCREW	2	SERIAL 03023086-09999999	снято с производства
15	~~11-35814~~ 11-82670911	NUT, POWERHEAD STUDS (5/16-24)	2		585 руб.
16	11-23161	NUT, POWERHEAD STUDS (3/8-24)	6		255 руб.
16	~~11-20509~~ 11-20509	NUT, POWERHEAD STUBS (3/8-24)	2		цена по запросу
17	12-20086	шайба для шпилек силового агрегата	2		210 руб.
18	27-48801	GASKET, EXHAUST EXTENSION PLATE TO DRIVE SHAFT HOUSING	1		снято с производства
19	52887	GUIDE, PUSH ROD - REVERSE LOCKING	1	NOT TO BE USED WITH FULL POWER TRIM	снято с производства
20	47591	толкатель фиксатора заднего хода (короткий вал)	1	NOT TO BE USED WITH FULL POWER TRIM	снято с производства
20	47558	толкатель фиксатора заднего хода (длинный вал)	1	NOT TO BE USED WITH FULL POWER TRIM	снято с производства
21	~~11-47661~~ 11-47661	NUT, JAM - RUSH ROD	1	NOT TO BE USED WITH FULL POWER TRIM	цена по запросу
22	47559	YOKE, PUSH ROD	1	NOT TO BE USED WITH FULL POWER TRIM	снято с производства
23	~~17-39023~~ ~~24-78203A1~~ 24-78203A2	PIN, PUSH ROD TO REVERSE LOCK	1	NOT TO BE USED WITH FULL POWER TRIM	снято с производства
24	18-25191	COTTER PIN, PUSH ROD PIN	1	NOT TO BE USED WITH FULL POWER TRIM	435 руб.
25	~~37398~~ 75296	верхнее резиновое крепление	2		8670 руб.
25	~~38820~~ 75297	MOUNT, RUBBER - UPPER (HEAVY DUTY)	OPT		снято с производства
26	49239	COVER, UPPER MOUNT - OUTSIDE HALF	2		снято с производства
27	53141	COVER, UPPERMOUNT - INSIDE HALF	2		снято с производства
28	24929	PACKING, "U" CUP	2		снято с производства
29	~~10-28773~~ 10-28773	винт крышки верхнего крепления (1 5/8")	4		цена по запросу
30	10-28775	винт крышки верхнего крепления (2 1/8")	4		снято с производства
31	12-29245	шайба винта крышки верхнего крепления	AR		144 руб.
32	~~11-46886~~ 11-46886	NUT, UPPER MOUNT COVER SCREW	8		цена по запросу
33	12-31262	WASHER, UPPERMOUNT BOLT	2		снято с производства
34	12-47840	резиновая шайба болта верхнего крепления	2		снято с производства
35	12-31263	WAASHER, UPPER MOUNT BOLT	2		165 руб.
36	11-34933	Гайка верхнего крепежного болта	2		560 руб.
37	~~49456~~ 75299	MOUNT, RUBBER - LOWER (LONG SHAFT)	2		снято с производства
37	~~38821~~ 75300	MOUNT, RUBBER - LOWER (HEAVY DUTY)	OPT		снято с производства
37	49455	MOUNT, RUBBER - LOWER (SHORT SHAFT)	2		снято с производства
38	~~10-49318~~ 10-49318	SCREW, LOWER MOUJNT (5 1/2")	2		цена по запросу
39	12-49339	Шайба винта нижнего крепления	2		240 руб.
40	11-25096	Гайка винта нижнего крепления	2		цена по запросу
41	25067	BUMPER, RUBBER - LOWER MOUNTING SCREW	2		снято с производства
42	11-34933	гайка для шпилек крепления корпуса редуктора к корпусу вертикального вала	2		560 руб.
43	12-45176	WASHER, GEAR HOUSING TO DRIVE SHAFT HOUSING STUDS	2		165 руб.
44	11-29489	гайка для шпилек крепления корпуса редуктора к корпусу вертикального вала	1		снято с производства
45	12-45176	WASHER, GEAR HOUSING TO DRIVWE SHAFT HOUSING STUDS	1		165 руб.
46	35608	зажим нижнего крепления к корпусу вертикального вала	2		снято с производства
47	24-35522	пружина растяжения зажима нижнего крепления	4		снято с производства
48	10-29256	SCREW, LOWER MOUNT CLAMP TO DRIVE SHAFT HOUSING	4		цена по запросу
49	~~35474~~ 35474T	Крышка зажима нижнего крепления	2		снято с производства
50	11-35521	NUT, LWOER MOUNT CLAMP COVER	2		270 руб.
51	10-29722	SCREW, COVER TO LOWER CLAMP MOUNT	2		снято с производства
-	~~25-57806~~ 25-57806	GROMMET, PLASTIC - TRIM COVER SCREW	4	SERIAL 02928721-09999999	цена по запросу

1	Art.: 1552-3911A3 Корпус вертикального вала в сборе (короткий вал) Деталей в узле: 1 снято с производства
1	Art.: 1551-3918A3 Корпус вертикального вала в сборе (длинный вал) Деталей в узле: 1 снято с производства
2	Art.: 16-56295 шпилька крепления корпуса вертикального вала к корпусу редуктора Деталей в узле: 2 600 руб.
3	Art.: ~~19-32297~~ ~~19-824928~~ 19-824928001 PLUG, PLASTIC - TRIM TAB SCREW HOLE Деталей в узле: 1 615 руб.
4	Art.: 10-48409 SCREW RETAINING STRIP TO DRIVE SHAFT HOUSING (5/8") Деталей в узле: 2 225 руб.
5	Art.: 10-48408 SCREW, RETAINING STRIP TO DRIVE SHAFT HOUSING (1/2") Деталей в узле: 6 285 руб.
6	Art.: 37417 COVER, TRIM - DRIVE SHAFT HOUSING Деталей в узле: 1 снято с производства
7	Art.: 10-57807 SCREW, TRIM COVER TO BOTTOM COWL (SERIAL 02928721-09999999) Деталей в узле: 4 885 руб.
7	Art.: 10-37571 SCREW, TRIM COVER TO BOTTOM COWL (SERIAL 00000000-02928720) Деталей в узле: 4 цена по запросу
8	Art.: 37919 SEAL, TRIM COVER TO DRIVE SHAFT HOUSING Деталей в узле: 1 снято с производства
9	Art.: 37665 STRIP, RETAINING - TRIM COVER SEAL (SIDE) Деталей в узле: 2 снято с производства
10	Art.: 38052 STRIP, RETAINING - TRIM COVER SEAL (REAR) Деталей в узле: 1 снято с производства
11	Art.: 32-37446 TUBE, WATER INLET (SHORT SHAFT) Деталей в узле: 1 снято с производства
11	Art.: 32-37438 TUBE, WATER INLET (LONG SHAFT) Деталей в узле: 1 снято с производства
12	Art.: 38470 выпускная труба (длинный вал) Деталей в узле: 1 снято с производства
12	Art.: 38469 выпускная труба (короткий вал) Деталей в узле: 1 снято с производства
13	Art.: 10-28668 SCREW, TUBE TO EXTENSION PLATE (7/8") (SERIAL 00000000-02933900) Деталей в узле: 2 195 руб.
13	Art.: 10-36137 SCREW, TUBE TO EXTENSION PLATE (1") (SERIAL 03023086-09999999) Деталей в узле: 2 285 руб.
14	Art.: ~~11-46886~~ 11-46886 NUT, EXHAUST TUBE SCREW (SERIAL 00000000-02933900) Деталей в узле: 2 цена по запросу
14	Art.: 11-63149 NUT, EXHAUST TUBE SCREW (SERIAL 03023086-09999999) Деталей в узле: 2 снято с производства
15	Art.: ~~11-35814~~ 11-82670911 NUT, POWERHEAD STUDS (5/16-24) Деталей в узле: 2 585 руб.
16	Art.: 11-23161 NUT, POWERHEAD STUDS (3/8-24) Деталей в узле: 6 255 руб.
16	Art.: ~~11-20509~~ 11-20509 NUT, POWERHEAD STUBS (3/8-24) Деталей в узле: 2 цена по запросу
17	Art.: 12-20086 шайба для шпилек силового агрегата Деталей в узле: 2 210 руб.
18	Art.: 27-48801 GASKET, EXHAUST EXTENSION PLATE TO DRIVE SHAFT HOUSING Деталей в узле: 1 снято с производства
19	Art.: 52887 GUIDE, PUSH ROD - REVERSE LOCKING (NOT TO BE USED WITH FULL POWER TRIM) Деталей в узле: 1 снято с производства
20	Art.: 47591 толкатель фиксатора заднего хода (короткий вал) (NOT TO BE USED WITH FULL POWER TRIM) Деталей в узле: 1 снято с производства
20	Art.: 47558 толкатель фиксатора заднего хода (длинный вал) (NOT TO BE USED WITH FULL POWER TRIM) Деталей в узле: 1 снято с производства
21	Art.: ~~11-47661~~ 11-47661 NUT, JAM - RUSH ROD (NOT TO BE USED WITH FULL POWER TRIM) Деталей в узле: 1 цена по запросу
22	Art.: 47559 YOKE, PUSH ROD (NOT TO BE USED WITH FULL POWER TRIM) Деталей в узле: 1 снято с производства
23	Art.: ~~17-39023~~ ~~24-78203A1~~ 24-78203A2 PIN, PUSH ROD TO REVERSE LOCK (NOT TO BE USED WITH FULL POWER TRIM) Деталей в узле: 1 снято с производства
24	Art.: 18-25191 COTTER PIN, PUSH ROD PIN (NOT TO BE USED WITH FULL POWER TRIM) Деталей в узле: 1 435 руб.
25	Art.: ~~37398~~ 75296 верхнее резиновое крепление Деталей в узле: 2 8670 руб.
25	Art.: ~~38820~~ 75297 MOUNT, RUBBER - UPPER (HEAVY DUTY) Деталей в узле: OPT снято с производства
26	Art.: 49239 COVER, UPPER MOUNT - OUTSIDE HALF Деталей в узле: 2 снято с производства
27	Art.: 53141 COVER, UPPERMOUNT - INSIDE HALF Деталей в узле: 2 снято с производства
28	Art.: 24929 PACKING, "U" CUP Деталей в узле: 2 снято с производства
29	Art.: ~~10-28773~~ 10-28773 винт крышки верхнего крепления (1 5/8") Деталей в узле: 4 цена по запросу
30	Art.: 10-28775 винт крышки верхнего крепления (2 1/8") Деталей в узле: 4 снято с производства
31	Art.: 12-29245 шайба винта крышки верхнего крепления Деталей в узле: AR 144 руб.
32	Art.: ~~11-46886~~ 11-46886 NUT, UPPER MOUNT COVER SCREW Деталей в узле: 8 цена по запросу
33	Art.: 12-31262 WASHER, UPPERMOUNT BOLT Деталей в узле: 2 снято с производства
34	Art.: 12-47840 резиновая шайба болта верхнего крепления Деталей в узле: 2 снято с производства
35	Art.: 12-31263 WAASHER, UPPER MOUNT BOLT Деталей в узле: 2 165 руб.
36	Art.: 11-34933 Гайка верхнего крепежного болта Деталей в узле: 2 560 руб.
37	Art.: ~~49456~~ 75299 MOUNT, RUBBER - LOWER (LONG SHAFT) Деталей в узле: 2 снято с производства
37	Art.: ~~38821~~ 75300 MOUNT, RUBBER - LOWER (HEAVY DUTY) Деталей в узле: OPT снято с производства
37	Art.: 49455 MOUNT, RUBBER - LOWER (SHORT SHAFT) Деталей в узле: 2 снято с производства
38	Art.: ~~10-49318~~ 10-49318 SCREW, LOWER MOUJNT (5 1/2") Деталей в узле: 2 цена по запросу
39	Art.: 12-49339 Шайба винта нижнего крепления Деталей в узле: 2 240 руб.
40	Art.: 11-25096 Гайка винта нижнего крепления Деталей в узле: 2 цена по запросу
41	Art.: 25067 BUMPER, RUBBER - LOWER MOUNTING SCREW Деталей в узле: 2 снято с производства
42	Art.: 11-34933 гайка для шпилек крепления корпуса редуктора к корпусу вертикального вала Деталей в узле: 2 560 руб.
43	Art.: 12-45176 WASHER, GEAR HOUSING TO DRIVE SHAFT HOUSING STUDS Деталей в узле: 2 165 руб.
44	Art.: 11-29489 гайка для шпилек крепления корпуса редуктора к корпусу вертикального вала Деталей в узле: 1 снято с производства
45	Art.: 12-45176 WASHER, GEAR HOUSING TO DRIVWE SHAFT HOUSING STUDS Деталей в узле: 1 165 руб.
46	Art.: 35608 зажим нижнего крепления к корпусу вертикального вала Деталей в узле: 2 снято с производства
47	Art.: 24-35522 пружина растяжения зажима нижнего крепления Деталей в узле: 4 снято с производства
48	Art.: 10-29256 SCREW, LOWER MOUNT CLAMP TO DRIVE SHAFT HOUSING Деталей в узле: 4 цена по запросу
49	Art.: ~~35474~~ 35474T Крышка зажима нижнего крепления Деталей в узле: 2 снято с производства
50	Art.: 11-35521 NUT, LWOER MOUNT CLAMP COVER Деталей в узле: 2 270 руб.
51	Art.: 10-29722 SCREW, COVER TO LOWER CLAMP MOUNT Деталей в узле: 2 снято с производства
-	Art.: ~~25-57806~~ 25-57806 GROMMET, PLASTIC - TRIM COVER SCREW (SERIAL 02928721-09999999) Деталей в узле: 4 цена по запросу
