MERC 800E

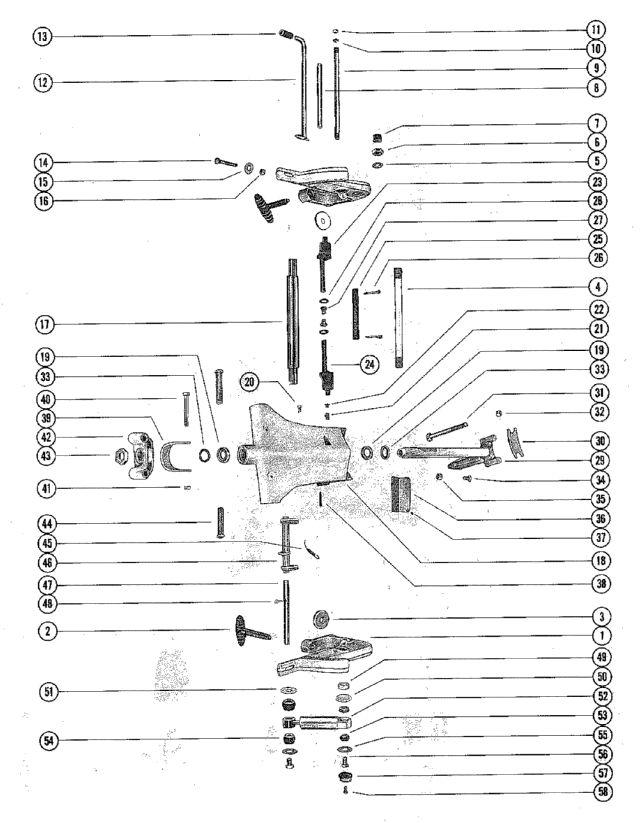

зажим и поворотный кронштейн в сборе
зажим и поворотный кронштейн в сборе
№ | Артикул | Наименование | Деталей в узле | Комментарий | Цена | |
1 | кронштейн крепления двигателя в сборе | 2 | цена по запросу | |||
2 | струбцинный винт с откидной ручкой в сборе | 2 | снято с производства | |||
3 | шайба струбцинного винта с откидной ручкой | 2 | снято с производства | |||
4 | TUBE, TILT-CLAMP BRACKET TO SWIVEL BRACKET | 1 | цена по запросу | |||
5 | WASHER, CLAMP BRACKET TILT TUBE | 2 | снято с производства | |||
6 | гайка крепления трубы механизма наклона | 2 | 585 руб. | |||
7 | CAP, PLASTIC-TILT TUBE | 2 | снято с производства | |||
8 | проставка шпильки кронштейна крепления двигателя | 1 | снято с производства | |||
9 | шпилька кронштейна крепления двигателя | 1 | снято с производства | |||
10 | стопорная шайба шпильки кронштейна крепления двигателя | 2 | цена по запросу | |||
11 | гайка шпильки кронштейна крепления двигателя | 2 | 315 руб. | |||
12 | стержень фиксатора наклона в сборе | 1 | 7725 руб. | |||
13 | SLEEVE, RUBBER-TILT LOCK PIN BUMPER | 1 | снято с производства | |||
14 | BOLT, CLAMP BRACKET TO TRANSOM (3") | 2 | цена по запросу | |||
14 | BOLT, CLAMP BRACKET TO BOAT TRANSOM (3 1/4") | 2 | цена по запросу | |||
15 | шайба болта кронштейна крепления двигателя | 2 | цена по запросу | |||
15 | шайба болта кронштейна крепления двигателя | 2 | цена по запросу | |||
16 | гайка болта кронштейна крепления двигателя | 4 | цена по запросу | |||
17 | PIN, UPPER SHOCK MOUNTING | 1 | снято с производства | |||
18 | поворотный кронштейн в сборе (короткий вал) | 1 | цена по запросу | |||
18 | поворотный кронштейн в сборе (длинный вал) | 1 | цена по запросу | |||
19 | сальник поворотного кронштейна | 2 | снято с производства | |||
20 | SCREW, DRIVE-SWIVEL BRACKET | 1 | снято с производства | |||
21 | пресс-масленка | 1 | цена по запросу | |||
22 | LUBRICAP, SWIVEL BRACKET GREASE FITTING | 1 | SERIAL 02783253-09999999 | цена по запросу | ||
22 | LUBRICAP, SWIVEL BRACKET GREASE FITTING | 1 | SERIAL 00000000-02670574 | цена по запросу | ||
23 | TILT LOCK ASSEMBLY, STARBOARD | 1 | снято с производства | |||
24 | TILT LOCK ASSEMBLY, PORT | 1 | снято с производства | |||
25 | TUBE, TILT LOCK | 1 | снято с производства | |||
26 | COTTER PIN, TILT LOCK TUBE | 2 | 435 руб. | |||
27 | BUSHING, TILT LOCK TUBE | 2 | снято с производства | |||
28 | WASHER, WAVE-TILT LOCK TUBE | 2 | цена по запросу | |||
29 | SWIVEL PIN AND STEERING ARM ASSEMBLY (SHORT SHAFT) | 1 | снято с производства | |||
29 | SWIVEL PIN AND STEERING ARM ASSEMBLY (LONG SHAFT) | 1 | снято с производства | |||
30 | амортизатор рычага механизма рулевого управления | 1 | снято с производства | |||
31 | BOLT, STEERING ARM TO UPPER MOUNT (5 1/2") | 2 | снято с производства | |||
32 | NUT, STEERING ARM BOLT FASTENING | 2 | 560 руб. | |||
33 | WASHER, SWIVEL PIN-LOWER (TOP WASHER OPTIONAL) | 1 | 9648 руб. | |||
34 | SCREW, RIDE-GUIDE ATTACHING (1 3/4") | 1 | снято с производства | |||
35 | NUT, RIDE-GUIDE ATTACHING SCREW | 1 | цена по запросу | |||
36 | SERIAL PLATE | 1 | снято с производства | |||
37 | SCREW, DRIVE-SERIAL PLATE TO SWIVEL BRACKET | 4 | снято с производства | |||
38 | PIN, REVERSE LOCK SPRING ATTACHING | 1 | снято с производства | |||
39 | STRAP STOP, DRIVE SHAFT HOUSING TO SWIVEL BRACKET | 1 | снято с производства | |||
40 | SCREW, STRAP STOP TO DRIVE SHAFT HOUSING (2 7/8") | 1 | снято с производства | |||
41 | NUT, STRAP STOP FASTENING SCREW | 1 | цена по запросу | |||
42 | YOKE, BOTTOM | 1 | SERIAL 00000000-02670574 | снято с производства | ||
42 | YOKE, BOTTOM | 1 | SERIAL 02783253-09999999 | цена по запросу | ||
43 | NUT, SWIVEL PIN RETAINING | 1 | снято с производства | |||
44 | PIN, LOWER SHOCK MOUNTING-LONG SHAFT | 2 | снято с производства | |||
44 | PIN, LOWER SHOCK MOUNTING (SHORT SHAFT) | 2 | цена по запросу | |||
45 | пружина растяжения фиксатора заднего хода | 1 | снято с производства | |||
46 | фиксатор заднего хода в сборе | 1 | снято с производства | |||
47 | SHAFT, REVERSE LOCK PIVOT | 1 | снято с производства | |||
48 | шплинт крепления фиксатора заднего хода к валу | 1 | 465 руб. | |||
49 | SPACER, UPPER SHOCK BUSHING TO CLAMP BRACKET | 2 | снято с производства | |||
50 | WASHER, UPPER BUSHING RETAINER (INNER) | 2 | снято с производства | |||
51 | WASHER, LOWER BUSHING RETAINER (INNER) | 2 | SERIAL 00000000-02670574 | цена по запросу | ||
51 | WASHER, LOWER BUSHING RETAINER (INNER) | 2 | SERIAL 02783253-02886331 | цена по запросу | ||
51 | WASHER, LOWER BUSHING RETAINER (INNER) | 2 | SERIAL 02986444-09999999 | снято с производства | ||
52 | SHOCK ABSORBER | 2 | цена по запросу | |||
53 | BUSHING, RUBBER-SHOCK ABSORBER (UPPER) | 4 | снято с производства | |||
54 | BUSHING, RUBBER-SHOCK ABSORBER (LOWER) | 4 | снято с производства | |||
55 | WASHER, UPPER AND LOWER BUSHING RETAINER (OUTER) | 4 | 336 руб. | |||
56 | SCREW, UPPER AND LOWER SHOCK MOUNTING PIN (3/4") | 4 | снято с производства | |||
57 | COVER, UPPER AND LOWER SHOCK MOUNTING PIN | 4 | снято с производства | |||
- | SCREW, LOWER SHOCK PIN -LONG SHAFT | 2 | снято с производства | |||
- | NUT, LOWER SHOCK PIN SCREW -LONG SHAFT | 2 | цена по запросу | |||
1 | кронштейн крепления двигателя в сборе Деталей в узле: 2 цена по запросу 2 | Art.: 28403A3 струбцинный винт с откидной ручкой в сборе Деталей в узле: 2 снято с производства 3 | Art.: 12-28404 шайба струбцинного винта с откидной ручкой Деталей в узле: 2 снято с производства 4 | TUBE, TILT-CLAMP BRACKET TO SWIVEL BRACKET Деталей в узле: 1 цена по запросу 5 | Art.: 12-52864 WASHER, CLAMP BRACKET TILT TUBE Деталей в узле: 2 снято с производства 6 | Art.: гайка крепления трубы механизма наклона Деталей в узле: 2 7 | Art.: 53078 CAP, PLASTIC-TILT TUBE Деталей в узле: 2 снято с производства 8 | Art.: 23-59624 проставка шпильки кронштейна крепления двигателя Деталей в узле: 1 снято с производства 9 | Art.: 16-59625 шпилька кронштейна крепления двигателя Деталей в узле: 1 снято с производства 10 | Art.: 13-26993 стопорная шайба шпильки кронштейна крепления двигателя Деталей в узле: 2 цена по запросу
11 | Art.: 11-28770 гайка шпильки кронштейна крепления двигателя Деталей в узле: 2 12 | Art.: стержень фиксатора наклона в сборе Деталей в узле: 1 13 | Art.: 32-28052 SLEEVE, RUBBER-TILT LOCK PIN BUMPER Деталей в узле: 1 снято с производства 14 | Art.: BOLT, CLAMP BRACKET TO TRANSOM (3") Деталей в узле: 2 цена по запросу 14 | Art.: BOLT, CLAMP BRACKET TO BOAT TRANSOM (3 1/4") Деталей в узле: 2 цена по запросу 15 | Art.: шайба болта кронштейна крепления двигателя Деталей в узле: 2 цена по запросу 15 | Art.: шайба болта кронштейна крепления двигателя Деталей в узле: 2 цена по запросу 16 | Art.: гайка болта кронштейна крепления двигателя Деталей в узле: 4 цена по запросу 17 | Art.: 55-28416 PIN, UPPER SHOCK MOUNTING Деталей в узле: 1 снято с производства 18 | поворотный кронштейн в сборе (короткий вал) Деталей в узле: 1 цена по запросу 18 | поворотный кронштейн в сборе (длинный вал) Деталей в узле: 1 цена по запросу 19 | Art.: 26-37448 сальник поворотного кронштейна Деталей в узле: 2 снято с производства 20 | Art.: 10-47828 SCREW, DRIVE-SWIVEL BRACKET Деталей в узле: 1 снято с производства 21 | Art.: пресс-масленка Деталей в узле: 1 цена по запросу 22 | Art.: LUBRICAP, SWIVEL BRACKET GREASE FITTING (SERIAL 02783253-09999999)Деталей в узле: 1 цена по запросу 22 | Art.: LUBRICAP, SWIVEL BRACKET GREASE FITTING (SERIAL 00000000-02670574)Деталей в узле: 1 цена по запросу 23 | Art.: TILT LOCK ASSEMBLY, STARBOARD Деталей в узле: 1 снято с производства 24 | TILT LOCK ASSEMBLY, PORT Деталей в узле: 1 снято с производства 25 | Art.: 47802 TUBE, TILT LOCK Деталей в узле: 1 снято с производства 26 | Art.: 18-47959 COTTER PIN, TILT LOCK TUBE Деталей в узле: 2 27 | Art.: 23-47803 BUSHING, TILT LOCK TUBE Деталей в узле: 2 снято с производства 28 | Art.: WASHER, WAVE-TILT LOCK TUBE Деталей в узле: 2 цена по запросу 29 | Art.: 17-49841A1 SWIVEL PIN AND STEERING ARM ASSEMBLY (SHORT SHAFT) Деталей в узле: 1 снято с производства 29 | Art.: 17-49840A1 SWIVEL PIN AND STEERING ARM ASSEMBLY (LONG SHAFT) Деталей в узле: 1 снято с производства 30 | Art.: 28203 амортизатор рычага механизма рулевого управления Деталей в узле: 1 снято с производства 31 | Art.: 10-30453 BOLT, STEERING ARM TO UPPER MOUNT (5 1/2") Деталей в узле: 2 снято с производства 32 | Art.: 11-34933 NUT, STEERING ARM BOLT FASTENING Деталей в узле: 2 33 | Art.: 12-37429 WASHER, SWIVEL PIN-LOWER (TOP WASHER OPTIONAL) Деталей в узле: 1 34 | Art.: 10-31830 SCREW, RIDE-GUIDE ATTACHING (1 3/4") Деталей в узле: 1 снято с производства 35 | Art.: NUT, RIDE-GUIDE ATTACHING SCREW Деталей в узле: 1 цена по запросу 36 | Art.: 38-56267 SERIAL PLATE Деталей в узле: 1 снято с производства 37 | Art.: 10-25612 SCREW, DRIVE-SERIAL PLATE TO SWIVEL BRACKET Деталей в узле: 4 снято с производства 38 | Art.: 17-25598 PIN, REVERSE LOCK SPRING ATTACHING Деталей в узле: 1 снято с производства 39 | Art.: STRAP STOP, DRIVE SHAFT HOUSING TO SWIVEL BRACKET Деталей в узле: 1 снято с производства 40 | Art.: 10-28200 SCREW, STRAP STOP TO DRIVE SHAFT HOUSING (2 7/8") Деталей в узле: 1 снято с производства 41 | Art.: 11-25269 NUT, STRAP STOP FASTENING SCREW Деталей в узле: 1 цена по запросу
42 | YOKE, BOTTOM (SERIAL 00000000-02670574)Деталей в узле: 1 снято с производства 42 | YOKE, BOTTOM (SERIAL 02783253-09999999)Деталей в узле: 1 цена по запросу 43 | Art.: 11-37424 NUT, SWIVEL PIN RETAINING Деталей в узле: 1 снято с производства 44 | Art.: 55-28414 PIN, LOWER SHOCK MOUNTING-LONG SHAFT Деталей в узле: 2 снято с производства 44 | Art.: PIN, LOWER SHOCK MOUNTING (SHORT SHAFT) Деталей в узле: 2 цена по запросу 45 | Art.: 24-29821 пружина растяжения фиксатора заднего хода Деталей в узле: 1 снято с производства 46 | фиксатор заднего хода в сборе Деталей в узле: 1 снято с производства 47 | Art.: 56349 SHAFT, REVERSE LOCK PIVOT Деталей в узле: 1 снято с производства 48 | Art.: 18-45882 шплинт крепления фиксатора заднего хода к валу Деталей в узле: 1 49 | Art.: 23-28199 SPACER, UPPER SHOCK BUSHING TO CLAMP BRACKET Деталей в узле: 2 снято с производства 50 | Art.: 12-28196 WASHER, UPPER BUSHING RETAINER (INNER) Деталей в узле: 2 снято с производства 51 | Art.: WASHER, LOWER BUSHING RETAINER (INNER) (SERIAL 00000000-02670574)Деталей в узле: 2 цена по запросу 51 | Art.: WASHER, LOWER BUSHING RETAINER (INNER) (SERIAL 02783253-02886331)Деталей в узле: 2 цена по запросу 51 | Art.: 12-59378 WASHER, LOWER BUSHING RETAINER (INNER) (SERIAL 02986444-09999999)Деталей в узле: 2 снято с производства 52 | SHOCK ABSORBER Деталей в узле: 2 цена по запросу 53 | Art.: 23-32171 BUSHING, RUBBER-SHOCK ABSORBER (UPPER) Деталей в узле: 4 снято с производства 54 | Art.: 23-28198 BUSHING, RUBBER-SHOCK ABSORBER (LOWER) Деталей в узле: 4 снято с производства 55 | Art.: 12-28421 WASHER, UPPER AND LOWER BUSHING RETAINER (OUTER) Деталей в узле: 4 56 | Art.: SCREW, UPPER AND LOWER SHOCK MOUNTING PIN (3/4") Деталей в узле: 4 |
