MERC 650

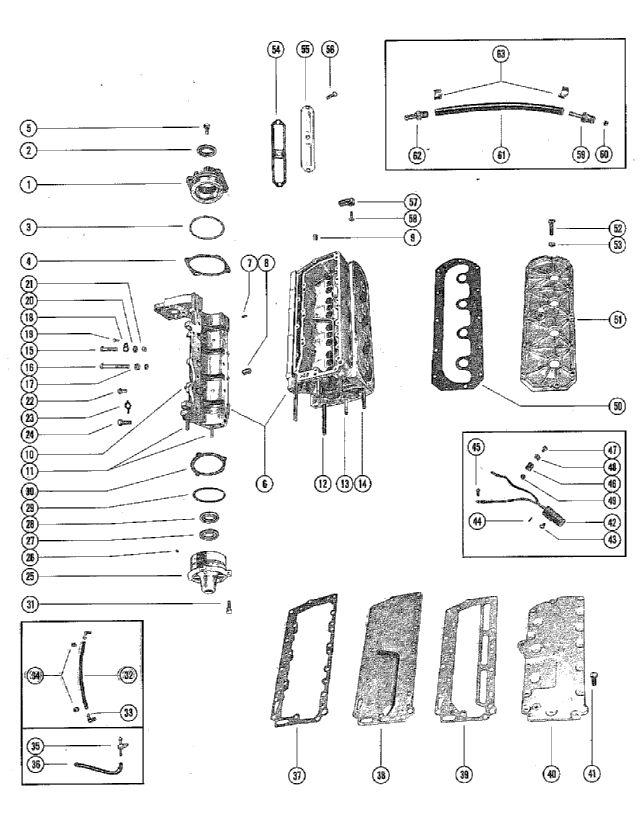

блок цилиндров и картер
блок цилиндров и картер
№ | Артикул | Наименование | Деталей в узле | Комментарий | Цена | |
1 | Верхняя торцевая крышка в сборе | 1,1,1 | снято с производства | |||
2 | Сальник | 1,1,1 | цена по запросу | |||
3 | Уплотнительное кольцо | 1,1,1 | снято с производства | |||
4 | SHIM, UPPER END CAP TO CRANKCASE (.002-3-5-10) | AR,AR,AR | снято с производства | |||
5 | Винт крепления верхней торцевой крышки | 4,4,4 | 105 руб. | |||
6 | блок цилиндров и картер | ,,1 | снято с производства | |||
6 | блок цилиндров и картер | 1,1, | снято с производства | |||
7 | посадочный штифт крепления блока цилиндров к коренному вкладышу | 2,2,2 | 510 руб. | |||
8 | посадочный штифт крепления картера к блоку цилиндров | 2,2,2 | цена по запросу | |||
9 | PLUG, PIPE-WATER PRESSURE HOLE (CYLINDER BLOCK) | 1,1,1 | 885 руб. | |||
10 | шпилька крепления карбюратора (1 1/4") | 4,4,4 | цена по запросу | |||
11 | STUD, CRANKCASE TO DRIVE SHAFT HOUSING (1-7/8") | 2,2,2 | цена по запросу | |||
12 | STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING (4-1/16") | 2,2,2 | снято с производства | |||
13 | STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING (2-5/16") | 2,2, | SERIAL 00000000-02312935 | снято с производства | ||
14 | STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING (2-11/16") | 2,2, | SERIAL 00000000-02312935 | 3680 руб. | ||
14 | STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING (3-9/16") | 4,4,4 | SERIAL 02312936-09999999 | снято с производства | ||
15 | SCREW, CRANKCASE TO CYLINDER BLOCK (2-1/2") | 2,2,2 | снято с производства | |||
15 | винт крепления картера к блоку цилиндров (1 3/4") | 12,12,12 | 255 руб. | |||
15 | винт крепления картера к блоку цилиндров (2") | 2,2,2 | цена по запросу | |||
16 | SCREW, CRANKCASE&STARTER MTR BRCKT TO CYL BLK (3-1/2") | 2,2,2 | снято с производства | |||
17 | WASHER, CRANKCASE AND STARTER MOTOR BRACKET SCREW | 2,2,2 | 195 руб. | |||
18 | BRACKET, GROUND STRAP TO CRANKCASE | 1,1,1 | цена по запросу | |||
19 | SCREW, GROUND STRAP TO BRACKET | 1,1,1 | цена по запросу | |||
20 | WASHER, GROUND STRAP AND CRANKCASE SCREW | 1,1,1 | 450 руб. | |||
21 | NUT, CRANKCASE TO CYLINDER BLOCK SCREW | 18,18,18 | цена по запросу | |||
22 | SCREW, MAIN BEARING LOCKING | 2,2,2 | снято с производства | |||
23 | стопорная шайба винта фиксации подшипника | 3,3,3 | 240 руб. | |||
24 | винт фиксации центрального коренного вкладыша | 1,1,1 | 240 руб. | |||
25 | нижняя торцевая крышка в сборе | 1,1, | снято с производства | |||
25 | нижняя торцевая крышка в сборе | ,,1 | снято с производства | |||
26 | CHECK VALVE ASSEMBLY, END CAP | 1,1,1 | снято с производства | |||
27 | Нижний сальник | 1,1, | 4785 руб. | |||
28 | Верхний сальник | 1,, | цена по запросу | |||
28 | Верхний сальник | ,,2 | цена по запросу | |||
29 | Уплотнительное кольцо | 1,1,1 | 330 руб. | |||
30 | SHIM, LOWER END CAP TO CRANKCASE (.002-3-5-10) | AR,AR,AR | 10950 руб. | |||
31 | Винт крепления нижней торцевой крышки | 3,3,3 | 105 руб. | |||
32 | TUBE, BALANCE-MAIN BEARING | 1,1,1 | цена по запросу | |||
33 | ELBOW, BALANCE TUBE TO MAIN BEARING | 2,2,2 | цена по запросу | |||
34 | CLAMP, LOWER BLEED HOSE | ,,2 | снято с производства | |||
34 | CLAMP, BALANCE TUBE TO ELBOW | 2,2,2 | снято с производства | |||
35 | TEE, BLEED AND BALANCE HOSE TO CYLINDER BLOCK | ,,1 | снято с производства | |||
36 | HOSE, CYLINDER BLEED-LOWER (8-1/2") | ,,1 | цена по запросу | |||
37 | прокладка между блоком цилиндров и перегородкой | 1,1,1 | снято с производства | |||
38 | PLATE, BAFFLE PLATE TO MANIFOLD COVER | 1,1,1 | снято с производства | |||
39 | прокладка между перегородкой и крышкой коллектора | 1,1,1 | снято с производства | |||
40 | Крышка выпускного коллектора | 1,1,1 | снято с производства | |||
41 | SCREW, BAFFLE PLATE AND COVER MOUNTING | 17,17,17 | 360 руб. | |||
42 | SWITCH, MERCURY | 1,, | снято с производства | |||
42 | SWITCH, MERCURY | ,1, | снято с производства | |||
42 | SWITCH, MERCURY | ,,1 | снято с производства | |||
43 | SCREW, MERCURY SWITCH TO FRONT SUPPORT BRACKET (1/2") | ,,1 | 405 руб. | |||
43 | SCREW, MERCURY SWITCH TO MANIFOLD COVER (1/2") | 1,1, | снято с производства | |||
44 | PIN, ROLL-MERCURY SWITCH | ,,1 | снято с производства | |||
45 | SCREW, MERCURY SWITCH LEADS (3/8") | ,,1 | цена по запросу | |||
46 | CLIP, MERCURY SWITCH LEAD FASTENING | 4,, | снято с производства | |||
46 | CLIP, MERCURY SWITCH LEAD TO CRANKCASE | ,1, | цена по запросу | |||
47 | SCREW, MERC SWITCH LEAD TO FRONT SUPPORT BRACKET (1/2") | 1,, | цена по запросу | |||
47 | SCREW, MERCURY SWITCH LEAD CLIP TO CRANKCASE (1/2") | 3,, | цена по запросу | |||
47 | SCREW, MERCURY SWITCH LEAD CLIP TO CRANKCASE (1/2") | ,1, | цена по запросу | |||
48 | "D" WASHER, MERCURY SWITCH LEAD CLIP SCREW | ,1, | 150 руб. | |||
48 | "D" WASHER, MERCURY SWITCH LEAD CLIP SCREW | 4,, | 150 руб. | |||
49 | NUT, MERCURY SWITCH LEAD FASTENING SCREW | 1,, | снято с производства | |||
50 | Прокладка крышки блока цилиндров | 1,1,1 | снято с производства | |||
51 | Крышка блока цилиндров | 1,1,1 | снято с производства | |||
52 | SCREW, CYLINDER BLOCK COVER MOUNTING (1-1/4") | 12,12,12 | цена по запросу | |||
53 | NUT, COVER MOUTNING SCREW | 12,12,12 | цена по запросу | |||
54 | GASKET, TRANSFER PORT COVER | 2,2,2 | снято с производства | |||
55 | COVER, TRANSFER PORT | 2,2,2 | снято с производства | |||
56 | SCREW, TRANSFER PORT COVER TO CYLINDER BLOCK (5/8") | 2,2,2 | снято с производства | |||
56 | SCREW, TRANSFER PORT COVER TO CYLINDER BLOCK (5/8") | 4,4,4 | 225 руб. | |||
57 | BRACKET, MOUNT SUPPORT-CYLINDER BLOCK | 1,1,1 | снято с производства | |||
58 | винт крепления кронштейна к блоку цилиндров (1") | 1,1,1 | цена по запросу | |||
59 | CHECK VALVE ASSEMBLY, UPPER-BLEED HOSE | 1,1, | снято с производства | |||
59 | CHECK VALVE ASSEMBLY, UPPER-BLEED HOSE | ,,2 | снято с производства | |||
60 | обратный клапан в сборе | ,,2 | снято с производства | |||
60 | обратный клапан в сборе | 1,1, | снято с производства | |||
61 | HOSE, CYLINDER BLEED-UPPER (9-1/2") | 1,1,1 | цена по запросу | |||
62 | CONNECTOR, UPPER-BLEED HOSE | 1,1,1 | цена по запросу | |||
63 | CLAMP, BLEED HOSE TO CHECK VALVE AND CONNECTOR | 2,2,2 | снято с производства | |||
1 | Art.: 1128-3367A1 Верхняя торцевая крышка в сборе Деталей в узле: 1,1,1 снято с производства 2 | Art.: Сальник Деталей в узле: 1,1,1 цена по запросу 3 | Art.: 25-31305 Уплотнительное кольцо Деталей в узле: 1,1,1 снято с производства 4 | Art.: 15-31283A1 SHIM, UPPER END CAP TO CRANKCASE (.002-3-5-10) Деталей в узле: AR,AR,AR снято с производства 5 | Art.: 10-30225 Винт крепления верхней торцевой крышки Деталей в узле: 4,4,4 6 | Art.: блок цилиндров и картер Деталей в узле: ,,1 снято с производства 6 | блок цилиндров и картер Деталей в узле: 1,1, снято с производства 7 | Art.: 17-20032 посадочный штифт крепления блока цилиндров к коренному вкладышу Деталей в узле: 2,2,2 8 | Art.: посадочный штифт крепления картера к блоку цилиндров Деталей в узле: 2,2,2 цена по запросу 9 | PLUG, PIPE-WATER PRESSURE HOLE (CYLINDER BLOCK) Деталей в узле: 1,1,1 10 | Art.: шпилька крепления карбюратора (1 1/4") Деталей в узле: 4,4,4 цена по запросу 11 | Art.: STUD, CRANKCASE TO DRIVE SHAFT HOUSING (1-7/8") Деталей в узле: 2,2,2 цена по запросу 12 | Art.: 16-26134 STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING (4-1/16") Деталей в узле: 2,2,2 снято с производства 13 | Art.: 16-26135 STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING (2-5/16") (SERIAL 00000000-02312935)Деталей в узле: 2,2, снято с производства 14 | Art.: STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING (2-11/16") (SERIAL 00000000-02312935)Деталей в узле: 2,2, 14 | Art.: 16-48770 STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING (3-9/16") (SERIAL 02312936-09999999)Деталей в узле: 4,4,4 снято с производства 15 | Art.: 10-26132 SCREW, CRANKCASE TO CYLINDER BLOCK (2-1/2") Деталей в узле: 2,2,2 снято с производства 15 | Art.: 10-32293 винт крепления картера к блоку цилиндров (1 3/4") Деталей в узле: 12,12,12 15 | Art.: винт крепления картера к блоку цилиндров (2") Деталей в узле: 2,2,2 цена по запросу 16 | Art.: 10-33008 SCREW, CRANKCASE&STARTER MTR BRCKT TO CYL BLK (3-1/2") Деталей в узле: 2,2,2 снято с производства 17 | Art.: 12-26825 WASHER, CRANKCASE AND STARTER MOTOR BRACKET SCREW Деталей в узле: 2,2,2 18 | Art.: BRACKET, GROUND STRAP TO CRANKCASE Деталей в узле: 1,1,1 цена по запросу 19 | Art.: SCREW, GROUND STRAP TO BRACKET Деталей в узле: 1,1,1 цена по запросу 20 | Art.: 12-20084 WASHER, GROUND STRAP AND CRANKCASE SCREW Деталей в узле: 1,1,1 21 | Art.: NUT, CRANKCASE TO CYLINDER BLOCK SCREW Деталей в узле: 18,18,18 цена по запросу 22 | Art.: 10-36351 SCREW, MAIN BEARING LOCKING Деталей в узле: 2,2,2 снято с производства 23 | Art.: 14-20091 стопорная шайба винта фиксации подшипника Деталей в узле: 3,3,3 24 | Art.: 10-20359 винт фиксации центрального коренного вкладыша Деталей в узле: 1,1,1 25 | Art.: 1126-3369A1 нижняя торцевая крышка в сборе Деталей в узле: 1,1, снято с производства 25 | Art.: 1126-3369A2 нижняя торцевая крышка в сборе Деталей в узле: ,,1 снято с производства 26 | Art.: 21-28481A1 CHECK VALVE ASSEMBLY, END CAP Деталей в узле: 1,1,1 снято с производства 27 | Art.: 26-29478 Нижний сальник Деталей в узле: 1,1, 28 | Art.: Верхний сальник Деталей в узле: 1,, цена по запросу 28 | Art.: Верхний сальник Деталей в узле: ,,2 цена по запросу 29 | Art.: 25-20081 Уплотнительное кольцо Деталей в узле: 1,1,1 30 | Art.: 15-20085A1 SHIM, LOWER END CAP TO CRANKCASE (.002-3-5-10) Деталей в узле: AR,AR,AR 31 | Art.: 10-30225 Винт крепления нижней торцевой крышки Деталей в узле: 3,3,3 32 | TUBE, BALANCE-MAIN BEARING Деталей в узле: 1,1,1 цена по запросу 33 | Art.: ELBOW, BALANCE TUBE TO MAIN BEARING Деталей в узле: 2,2,2 цена по запросу 34 | Art.: 54-20387 CLAMP, LOWER BLEED HOSE Деталей в узле: ,,2 снято с производства 34 | Art.: 54-20386 CLAMP, BALANCE TUBE TO ELBOW Деталей в узле: 2,2,2 снято с производства 35 | Art.: 22-53491 TEE, BLEED AND BALANCE HOSE TO CYLINDER BLOCK Деталей в узле: ,,1 снято с производства 36 | HOSE, CYLINDER BLEED-LOWER (8-1/2") Деталей в узле: ,,1 цена по запросу 37 | Art.: 27-37449 прокладка между блоком цилиндров и перегородкой Деталей в узле: 1,1,1 снято с производства 38 | Art.: 37447 PLATE, BAFFLE PLATE TO MANIFOLD COVER Деталей в узле: 1,1,1 снято с производства 39 | Art.: 27-37414 прокладка между перегородкой и крышкой коллектора Деталей в узле: 1,1,1 снято с производства 40 | Art.: 46298 Крышка выпускного коллектора Деталей в узле: 1,1,1 снято с производства 41 | Art.: 10-38837 SCREW, BAFFLE PLATE AND COVER MOUNTING Деталей в узле: 17,17,17 42 | Art.: 48278A1 SWITCH, MERCURY Деталей в узле: 1,, снято с производства 42 | Art.: 33385A5 SWITCH, MERCURY Деталей в узле: ,1, снято с производства 42 | Art.: 33385A6 SWITCH, MERCURY Деталей в узле: ,,1 снято с производства 43 | Art.: 10-25764 SCREW, MERCURY SWITCH TO FRONT SUPPORT BRACKET (1/2") Деталей в узле: ,,1 43 | Art.: 10-28708 SCREW, MERCURY SWITCH TO MANIFOLD COVER (1/2") Деталей в узле: 1,1, снято с производства 44 | Art.: 17-30496 PIN, ROLL-MERCURY SWITCH Деталей в узле: ,,1 снято с производства 45 | Art.: SCREW, MERCURY SWITCH LEADS (3/8") Деталей в узле: ,,1 цена по запросу 46 | Art.: 54-25231 CLIP, MERCURY SWITCH LEAD FASTENING Деталей в узле: 4,, снято с производства 46 | Art.: CLIP, MERCURY SWITCH LEAD TO CRANKCASE Деталей в узле: ,1, цена по запросу 47 | Art.: SCREW, MERC SWITCH LEAD TO FRONT SUPPORT BRACKET (1/2") Деталей в узле: 1,, цена по запросу 47 | Art.: SCREW, MERCURY SWITCH LEAD CLIP TO CRANKCASE (1/2") Деталей в узле: 3,, цена по запросу 47 | Art.: SCREW, MERCURY SWITCH LEAD CLIP TO CRANKCASE (1/2") Деталей в узле: ,1, цена по запросу 48 | "D" WASHER, MERCURY SWITCH LEAD CLIP SCREW Деталей в узле: ,1, 48 | "D" WASHER, MERCURY SWITCH LEAD CLIP SCREW Деталей в узле: 4,, 49 | Art.: 11-24656 NUT, MERCURY SWITCH LEAD FASTENING SCREW Деталей в узле: 1,, снято с производства 50 | Art.: 27-33015 Прокладка крышки блока цилиндров Деталей в узле: 1,1,1 снято с производства 51 | Art.: 1012-2445 Крышка блока цилиндров Деталей в узле: 1,1,1 снято с производства 52 | Art.: SCREW, CYLINDER BLOCK COVER MOUNTING (1-1/4") Деталей в узле: 12,12,12 цена по запросу 53 | Art.: NUT, COVER MOUTNING SCREW Деталей в узле: 12,12,12 цена по запросу 54 | Art.: 27-31304 GASKET, TRANSFER PORT COVER Деталей в узле: 2,2,2 снято с производства 55 | Art.: 31288 COVER, TRANSFER PORT Деталей в узле: 2,2,2 снято с производства 56 | Art.: 10-20540 SCREW, TRANSFER PORT COVER TO CYLINDER BLOCK (5/8") Деталей в узле: 2,2,2 снято с производства 56 | Art.: 10-28635 SCREW, TRANSFER PORT COVER TO CYLINDER BLOCK (5/8") Деталей в узле: 4,4,4 57 | Art.: 37440 BRACKET, MOUNT SUPPORT-CYLINDER BLOCK Деталей в узле: 1,1,1 снято с производства 58 | Art.: винт крепления кронштейна к блоку цилиндров (1") Деталей в узле: 1,1,1 цена по запросу 59 | Art.: CHECK VALVE ASSEMBLY, UPPER-BLEED HOSE Деталей в узле: 1,1, снято с производства 59 | Art.: CHECK VALVE ASSEMBLY, UPPER-BLEED HOSE Деталей в узле: ,,2 снято с производства 60 | Art.: 21-28481A1 обратный клапан в сборе Деталей в узле: ,,2 снято с производства 60 | Art.: 21-28481A1 обратный клапан в сборе Деталей в узле: 1,1, снято с производства 61 | HOSE, CYLINDER BLEED-UPPER (9-1/2") Деталей в узле: 1,1,1 |
