MERC 700

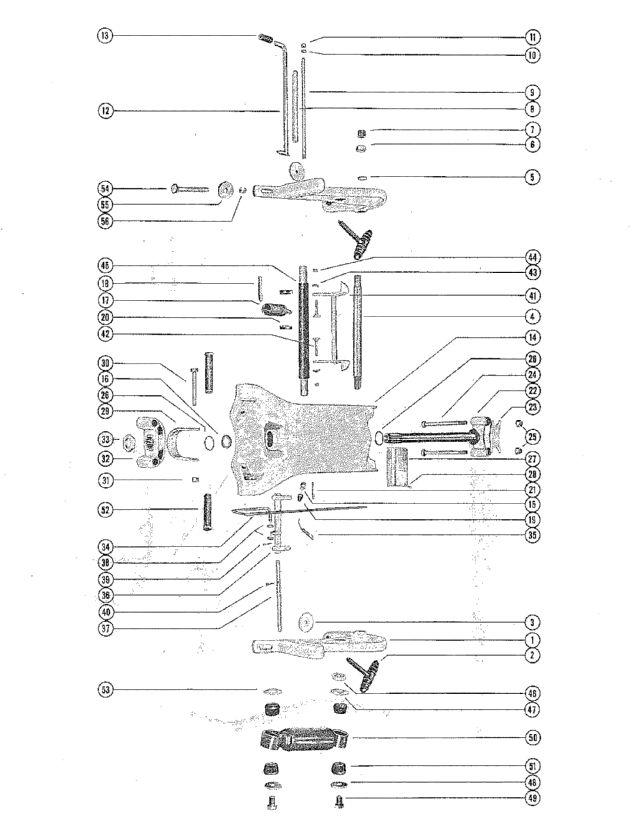

зажим и поворотный кронштейн в сборе
зажим и поворотный кронштейн в сборе
№ | Артикул | Наименование | Деталей в узле | Комментарий | Цена | |
1 | кронштейн крепления двигателя в сборе | 2,2 | снято с производства | |||
2 | струбцинный винт с откидной ручкой в сборе | 2,2 | снято с производства | |||
3 | шайба струбцинного винта с откидной ручкой | 2,2 | снято с производства | |||
4 | TUBE, TILT - CLAMP BRACKET TO SWIVEL BRACKET | 1,1 | снято с производства | |||
5 | SHIM, CLAMP BRACKET TILT TUBE (.010-.020) | 2,2 | цена по запросу | |||
6 | гайка крепления трубы механизма наклона | 2,2 | 1680 руб. | |||
7 | пластиковая крышка трубы механизма наклона | 2,2 | снято с производства | |||
8 | проставка шпильки кронштейна крепления двигателя | 1,1 | цена по запросу | |||
9 | шпилька кронштейна крепления двигателя | 1,1 | цена по запросу | |||
10 | стопорная шайба шпильки кронштейна крепления двигателя | 2,2 | цена по запросу | |||
11 | гайка шпильки кронштейна крепления двигателя | 2,2 | цена по запросу | |||
12 | стержень фиксатора наклона в сборе | 1,1 | цена по запросу | |||
13 | SLEEVE, RUBBER - TILT LOCK PIN BUMPER | 1,1 | снято с производства | |||
14 | поворотный кронштейн в сборе | 1,1 | снято с производства | |||
15 | пресс-масленка | 1,1 | цена по запросу | |||
16 | OIL SEAL (SEE NOTE BELOW) | 1, | цена по запросу | |||
16 | OIL SEAL (SEE NOTE BELOW) | ,(2)1 | 2175 руб. | |||
17 | SPRING, COIL - SWIVEL BRACKET | 1,1 | цена по запросу | |||
18 | PIN, COIL SPRING MOUNTING | 1,1 | снято с производства | |||
19 | LUBRICAP, SWIVEL PIN GEAR FITTING | 1,1 | цена по запросу | |||
20 | SPACER, RUBBER - COIL SPRING POSITIONING | 2,2 | снято с производства | |||
21 | PIN, REVERSE LOCK SPRING ATTACHING | 1,1 | снято с производства | |||
22 | SWIVEL PIN AND TOP YOKE ASSEMBLY | 1,1 | снято с производства | |||
23 | BUMPER, TOP YOKE | 1,1 | снято с производства | |||
24 | BOLT, TOP YOKE TO UPPER MOUNT | 2,2 | снято с производства | |||
25 | NUT, TOP YOKE BOLT FASTENING | 2,2 | снято с производства | |||
26 | WASHER, SWIVEL PIN - LOWER (TOP WASHER OPTIONAL) | 1,1 | снято с производства | |||
27 | SERIAL PLATE | 1,1 | снято с производства | |||
28 | SCREW, DRIVE - SERIAL PLATE TO SWIVEL BRACKET | 4,4 | снято с производства | |||
29 | STRAP STOP, DRIVE SHAFT HOUSING TO SWIVEL BRACKET | 1,1 | снято с производства | |||
30 | SCREW, STRAP STOP TO DRIVE SHAFT HOUSING | 1,1 | снято с производства | |||
31 | NUT, STRAP STOP FASTENING SCREW | 1,1 | цена по запросу | |||
32 | YOKE, BOTTOM | ,1 | снято с производства | |||
32 | YOKE, BOTTOM | 1,1 | снято с производства | |||
33 | NUT, SWIVEL PIN RETAINING | 1,1 | цена по запросу | |||
34 | толкатель фиксатора заднего хода | 1,1 | снято с производства | |||
35 | пружина растяжения фиксатора заднего хода | 1,1 | снято с производства | |||
36 | фиксатор заднего хода в сборе | 1,1 | снято с производства | |||
37 | SHAFT, REVERSE LOCK PIVOT | 1,1 | снято с производства | |||
38 | WASHER, PUSH ROD | 2,2 | снято с производства | |||
39 | шплинт крепления толкателя к фиксатору заднего хода | 1,1 | 435 руб. | |||
40 | шплинт крепления фиксатора заднего хода к валу | 1,1 | цена по запросу | |||
41 | TILT STOP LEVER ASSEMBLY | 1,1 | снято с производства | |||
42 | SCREW, TILT STOP LEVER ANCHOR | 2,2 | снято с производства | |||
43 | WASHER, WAVE - LEVER ANCHOR SCREW | 2,2 | снято с производства | |||
44 | NUT, LEVER ANCHOR SCREW | 2,2 | 165 руб. | |||
45 | PIN, UPPER SHOCK MOUNTING | 1,1 | снято с производства | |||
46 | SPACER, UPPER SHOCK BUSHING TO CLAMP BRACKET | 2,2 | снято с производства | |||
47 | WASHER, UPPER BUSHING RETAINER (INNER) | 2,2 | снято с производства | |||
48 | WASHER, UPPER AND LOWER BUSHING RETAINER (OUTER) | 4,4 | 336 руб. | |||
49 | SCREW, NYLOCK - UPPER AND LOWER SHOCK MOUNTING PIN | 4,4 | снято с производства | |||
50 | SHOCK ABSORBER | 2,2 | снято с производства | |||
51 | BUSHING, RUBBER - SHOCK ABSORBER | 8,8 | снято с производства | |||
52 | PIN, LOWER SHOCK MOUNTING | 2,2 | цена по запросу | |||
53 | WASHER, LOWER BUSHING RETAINER (INNER) | 2,2 | цена по запросу | |||
54 | болт крепления кронштейна крепления двигателя | 2,2 | цена по запросу | |||
55 | шайба болта кронштейна крепления двигателя | 2,2 | цена по запросу | |||
56 | гайка болта кронштейна крепления двигателя | 2,2 | цена по запросу | |||
1 | Art.: 1440-1468A1 кронштейн крепления двигателя в сборе Деталей в узле: 2,2 снято с производства 2 | Art.: 28403A3 струбцинный винт с откидной ручкой в сборе Деталей в узле: 2,2 снято с производства 3 | Art.: 12-28404 шайба струбцинного винта с откидной ручкой Деталей в узле: 2,2 снято с производства 4 | Art.: 28122 TUBE, TILT - CLAMP BRACKET TO SWIVEL BRACKET Деталей в узле: 1,1 снято с производства 5 | Art.: 15-25600 SHIM, CLAMP BRACKET TILT TUBE (.010-.020) Деталей в узле: 2,2 цена по запросу
6 | гайка крепления трубы механизма наклона Деталей в узле: 2,2 7 | Art.: 25606 пластиковая крышка трубы механизма наклона Деталей в узле: 2,2 снято с производства 8 | Art.: проставка шпильки кронштейна крепления двигателя Деталей в узле: 1,1 цена по запросу 9 | Art.: шпилька кронштейна крепления двигателя Деталей в узле: 1,1 цена по запросу 10 | Art.: 13-26993 стопорная шайба шпильки кронштейна крепления двигателя Деталей в узле: 2,2 цена по запросу
11 | Art.: гайка шпильки кронштейна крепления двигателя Деталей в узле: 2,2 цена по запросу 12 | стержень фиксатора наклона в сборе Деталей в узле: 1,1 цена по запросу 13 | Art.: 32-28052 SLEEVE, RUBBER - TILT LOCK PIN BUMPER Деталей в узле: 1,1 снято с производства 14 | Art.: 1446-1592A1 поворотный кронштейн в сборе Деталей в узле: 1,1 снято с производства 15 | Art.: пресс-масленка Деталей в узле: 1,1 цена по запросу 16 | Art.: OIL SEAL (SEE NOTE BELOW) Деталей в узле: 1, цена по запросу 16 | Art.: 26-32911 OIL SEAL (SEE NOTE BELOW) Деталей в узле: ,(2)1 17 | Art.: SPRING, COIL - SWIVEL BRACKET Деталей в узле: 1,1 цена по запросу 18 | Art.: 17-28658 PIN, COIL SPRING MOUNTING Деталей в узле: 1,1 снято с производства 19 | Art.: LUBRICAP, SWIVEL PIN GEAR FITTING Деталей в узле: 1,1 цена по запросу 20 | Art.: 23-28688 SPACER, RUBBER - COIL SPRING POSITIONING Деталей в узле: 2,2 снято с производства 21 | Art.: 17-25598 PIN, REVERSE LOCK SPRING ATTACHING Деталей в узле: 1,1 снято с производства 22 | Art.: 17-28211A1 SWIVEL PIN AND TOP YOKE ASSEMBLY Деталей в узле: 1,1 снято с производства 23 | Art.: 28203 BUMPER, TOP YOKE Деталей в узле: 1,1 снято с производства 24 | Art.: 10-28255 BOLT, TOP YOKE TO UPPER MOUNT Деталей в узле: 2,2 снято с производства 25 | Art.: 11-2218 NUT, TOP YOKE BOLT FASTENING Деталей в узле: 2,2 снято с производства 26 | Art.: 12-25176 WASHER, SWIVEL PIN - LOWER (TOP WASHER OPTIONAL) Деталей в узле: 1,1 снято с производства 27 | Art.: 38-29537 SERIAL PLATE Деталей в узле: 1,1 снято с производства 28 | Art.: 10-25612 SCREW, DRIVE - SERIAL PLATE TO SWIVEL BRACKET Деталей в узле: 4,4 снято с производства 29 | Art.: STRAP STOP, DRIVE SHAFT HOUSING TO SWIVEL BRACKET Деталей в узле: 1,1 снято с производства 30 | Art.: 10-28200 SCREW, STRAP STOP TO DRIVE SHAFT HOUSING Деталей в узле: 1,1 снято с производства 31 | Art.: 11-25269 NUT, STRAP STOP FASTENING SCREW Деталей в узле: 1,1 цена по запросу
32 | Art.: 30197 YOKE, BOTTOM Деталей в узле: ,1 снято с производства 32 | Art.: YOKE, BOTTOM Деталей в узле: 1,1 снято с производства 33 | Art.: NUT, SWIVEL PIN RETAINING Деталей в узле: 1,1 цена по запросу 34 | Art.: 29484 толкатель фиксатора заднего хода Деталей в узле: 1,1 снято с производства 35 | Art.: 24-26625 пружина растяжения фиксатора заднего хода Деталей в узле: 1,1 снято с производства 36 | Art.: 26903A4 фиксатор заднего хода в сборе Деталей в узле: 1,1 снято с производства 37 | Art.: SHAFT, REVERSE LOCK PIVOT Деталей в узле: 1,1 снято с производства 38 | Art.: 12-20546 WASHER, PUSH ROD Деталей в узле: 2,2 снято с производства 39 | Art.: 18-25191 шплинт крепления толкателя к фиксатору заднего хода Деталей в узле: 1,1 40 | Art.: шплинт крепления фиксатора заднего хода к валу Деталей в узле: 1,1 цена по запросу 41 | Art.: 30200A1 TILT STOP LEVER ASSEMBLY Деталей в узле: 1,1 снято с производства 42 | Art.: 10-28339 SCREW, TILT STOP LEVER ANCHOR Деталей в узле: 2,2 снято с производства 43 | Art.: 13-20846 WASHER, WAVE - LEVER ANCHOR SCREW Деталей в узле: 2,2 снято с производства 44 | Art.: 11-20184 NUT, LEVER ANCHOR SCREW Деталей в узле: 2,2 45 | Art.: 55-28416 PIN, UPPER SHOCK MOUNTING Деталей в узле: 1,1 снято с производства 46 | Art.: 23-28199 SPACER, UPPER SHOCK BUSHING TO CLAMP BRACKET Деталей в узле: 2,2 снято с производства 47 | Art.: 12-28196 WASHER, UPPER BUSHING RETAINER (INNER) Деталей в узле: 2,2 снято с производства 48 | Art.: 12-28421 WASHER, UPPER AND LOWER BUSHING RETAINER (OUTER) Деталей в узле: 4,4 49 | Art.: 10-28450 SCREW, NYLOCK - UPPER AND LOWER SHOCK MOUNTING PIN Деталей в узле: 4,4 снято с производства 50 | Art.: 55-28209 SHOCK ABSORBER Деталей в узле: 2,2 снято с производства 51 | Art.: 23-28198 BUSHING, RUBBER - SHOCK ABSORBER Деталей в узле: 8,8 |
