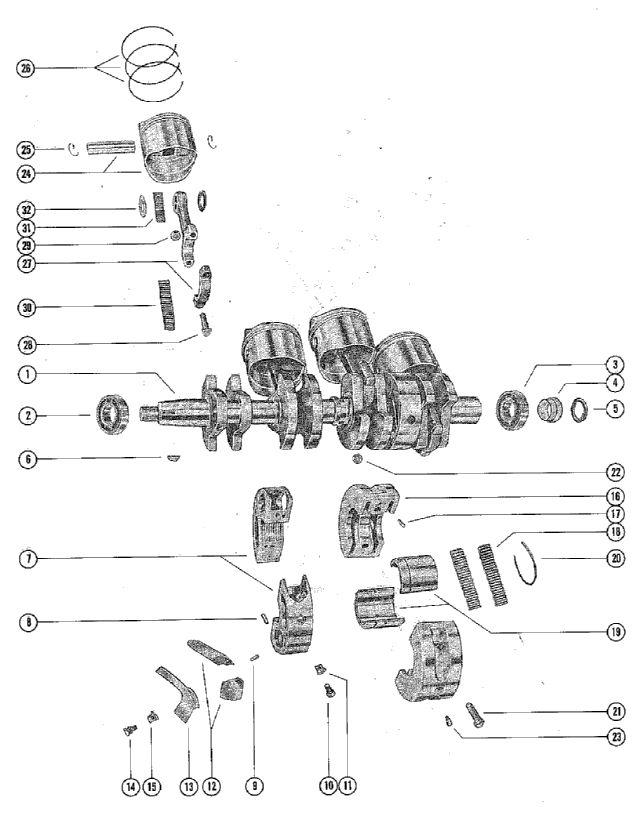

коленчатый вал, поршень и шатун

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	~~418-3249A2~~ 418-3249A3	Коленчатый вал в сборе	1		снято с производства
2	~~30-32117~~ 30-32117	BEARING, BALL - UPPER	1		цена по запросу
3	~~30-20080~~ 30-20080	BEARING, BALL - LOWER	1		цена по запросу
4	~~54196A1~~ 54196A6	опора уплотнительного кольца в сборе	1	SERIAL #2997339-09999999	2520 руб.
5	25-35126	уплотнительное кольцо опоры	1		285 руб.
6	28-45554	шпонка привода маховика	1		снято с производства
7	533-2761A5	MAIN BEARING ASSEMBLY (VALVE TYPE)	2		снято с производства
8	17-20032	посадочный штифт коренного вкладыша	4		510 руб.
9	~~17-55453~~ 17-55453	DOWEL PIN, REED STOP	16		цена по запросу
10	10-45775	винт зажима коренного вкладыша	4		снято с производства
11	11-45774	гайка винта зажима коренного вкладыша	4		снято с производства
12	34-45506A1	REED SET, MATCHED - MAIN BEARING	2		снято с производства
13	~~34-31240~~ 34-31240	REED STOP, MAIN BEARING REED VALVES	8		цена по запросу
14	~~10-29465~~ 10-29465	SCREW, REED STOP MOUNTING	8	SERIAL #2803562-#2873737	цена по запросу
14	~~10-53481~~ 10-53481	SCREW, REED STOP MOUNTING	8	SERIAL #2873738-09999999	цена по запросу
15	11-29469	NUT, REED STOP MOUNTING SCREW	8	SERIAL #2803562-#2873737	снято с производства
15	11-20110	NUT, REED STOP MOUNTING SCREW	8	SERIAL #2873738-09999999	195 руб.
16	531-1884A3	центральный коренной вкладыш в сборе	1		снято с производства
17	17-20032	посадочный штифт центрального коренного вкладыша	2		510 руб.
18	~~29-48410~~ 29-48410	Игольчатый подшипник	56		цена по запросу
19	~~26113~~ 26113T	обойма внешняя (пара)	1		22200 руб.
20	53-26933	RING, SNAP - OUTER RACE CLAMPING	1		снято с производства
21	10-22968	SCREW, CENTER MAIN BEARING CLAMPING	2		снято с производства
22	~~11-46887~~ 11-46887	гайка винта зажима коренного вкладыша	2		цена по запросу
23	17-31245	DOWEL PIN (STEPPED)	1		снято с производства
24	739-3284A2	Поршень и поршневой палец в сборе	4		снято с производства
25	40-45740	Стопорное кольцо поршневого пальца	8		снято с производства
26	39-45153A12	Поршневое кольцо	1		цена по запросу
27	617-2768A3	CONNECTING ROD AND CAP ASSEMBLY	4		снято с производства
28	~~10-45739~~ 10-45739	винт крепления крышки к шатуну	8		цена по запросу
29	11-20061	Гайка винта шатуна	8		снято с производства
30	29-47897	BEARING, NEEDLE - CRANKPIN	128		30 руб.
31	29-39565	игольчатый подшипник поршневого пальца	116		снято с производства
32	12-45741	WASHER, NEEDLE LOCATING	8		снято с производства
-	739-3380A2	PISTON AND PISTON PIN ASSEMBLY (.015)	4		снято с производства
-	39-45205A12	RING, PISTON (.015)	1		снято с производства

1	Art.: ~~418-3249A2~~ 418-3249A3 Коленчатый вал в сборе Деталей в узле: 1 снято с производства
2	Art.: ~~30-32117~~ 30-32117 BEARING, BALL - UPPER Деталей в узле: 1 цена по запросу
3	Art.: ~~30-20080~~ 30-20080 BEARING, BALL - LOWER Деталей в узле: 1 цена по запросу
4	Art.: ~~54196A1~~ 54196A6 опора уплотнительного кольца в сборе (SERIAL #2997339-09999999) Деталей в узле: 1 2520 руб.
5	Art.: 25-35126 уплотнительное кольцо опоры Деталей в узле: 1 285 руб.
6	Art.: 28-45554 шпонка привода маховика Деталей в узле: 1 снято с производства
7	Art.: 533-2761A5 MAIN BEARING ASSEMBLY (VALVE TYPE) Деталей в узле: 2 снято с производства
8	Art.: 17-20032 посадочный штифт коренного вкладыша Деталей в узле: 4 510 руб.
9	Art.: ~~17-55453~~ 17-55453 DOWEL PIN, REED STOP Деталей в узле: 16 цена по запросу
10	Art.: 10-45775 винт зажима коренного вкладыша Деталей в узле: 4 снято с производства
11	Art.: 11-45774 гайка винта зажима коренного вкладыша Деталей в узле: 4 снято с производства
12	Art.: 34-45506A1 REED SET, MATCHED - MAIN BEARING Деталей в узле: 2 снято с производства
13	Art.: ~~34-31240~~ 34-31240 REED STOP, MAIN BEARING REED VALVES Деталей в узле: 8 цена по запросу
14	Art.: ~~10-29465~~ 10-29465 SCREW, REED STOP MOUNTING (SERIAL #2803562-#2873737) Деталей в узле: 8 цена по запросу
14	Art.: ~~10-53481~~ 10-53481 SCREW, REED STOP MOUNTING (SERIAL #2873738-09999999) Деталей в узле: 8 цена по запросу
15	Art.: 11-29469 NUT, REED STOP MOUNTING SCREW (SERIAL #2803562-#2873737) Деталей в узле: 8 снято с производства
15	Art.: 11-20110 NUT, REED STOP MOUNTING SCREW (SERIAL #2873738-09999999) Деталей в узле: 8 195 руб.
16	Art.: 531-1884A3 центральный коренной вкладыш в сборе Деталей в узле: 1 снято с производства
17	Art.: 17-20032 посадочный штифт центрального коренного вкладыша Деталей в узле: 2 510 руб.
18	Art.: ~~29-48410~~ 29-48410 Игольчатый подшипник Деталей в узле: 56 цена по запросу
19	Art.: ~~26113~~ 26113T обойма внешняя (пара) Деталей в узле: 1 22200 руб.
20	Art.: 53-26933 RING, SNAP - OUTER RACE CLAMPING Деталей в узле: 1 снято с производства
21	Art.: 10-22968 SCREW, CENTER MAIN BEARING CLAMPING Деталей в узле: 2 снято с производства
22	Art.: ~~11-46887~~ 11-46887 гайка винта зажима коренного вкладыша Деталей в узле: 2 цена по запросу
23	Art.: 17-31245 DOWEL PIN (STEPPED) Деталей в узле: 1 снято с производства
24	Art.: 739-3284A2 Поршень и поршневой палец в сборе Деталей в узле: 4 снято с производства
25	Art.: 40-45740 Стопорное кольцо поршневого пальца Деталей в узле: 8 снято с производства
26	Art.: 39-45153A12 Поршневое кольцо Деталей в узле: 1 цена по запросу
27	Art.: 617-2768A3 CONNECTING ROD AND CAP ASSEMBLY Деталей в узле: 4 снято с производства
28	Art.: ~~10-45739~~ 10-45739 винт крепления крышки к шатуну Деталей в узле: 8 цена по запросу
29	Art.: 11-20061 Гайка винта шатуна Деталей в узле: 8 снято с производства
30	Art.: 29-47897 BEARING, NEEDLE - CRANKPIN Деталей в узле: 128 30 руб.
31	Art.: 29-39565 игольчатый подшипник поршневого пальца Деталей в узле: 116 снято с производства
32	Art.: 12-45741 WASHER, NEEDLE LOCATING Деталей в узле: 8 снято с производства
-	Art.: 739-3380A2 PISTON AND PISTON PIN ASSEMBLY (.015) Деталей в узле: 4 снято с производства
-	Art.: 39-45205A12 RING, PISTON (.015) Деталей в узле: 1 снято с производства
