MERC 500

← | →

Топливный насос в сборе

блок цилиндров и картер

торцевые крышки, коллектор и выпускные крышки

коленчатый вал, поршень и шатун

Нижняя часть колпака в сборе

EXHAUST EXTENSION PLATE AND SHIFT LINKAGE

Корпус вертикального вала в сборе

зажим и поворотный кронштейн в сборе

редуктор в сборе (страница 1)

редуктор в сборе (страница 2)

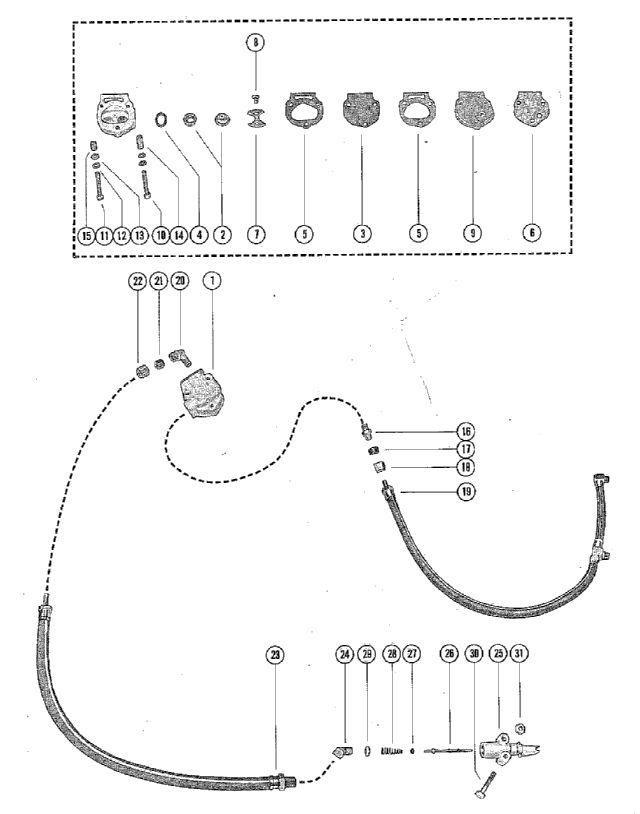

Топливный насос в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	66777A1	Топливный насос в сборе	1		снято с производства
2	21-30430A1	обратный клапан в сборе	1		2940 руб.
3	23014A1	комплект диафрагмы	1		1215 руб.
4	-	прокладка между обратным клапаном и корпусом	2		цена по запросу
5	-	Прокладка топливного насоса	2		цена по запросу
6	-	Прокладка крышки топливного насоса	1		цена по запросу
7	23004	фиксатор обратного клапана	1		снято с производства
8	~~68789~~ 68789	Винт крепления фиксатора к корпусу	2		цена по запросу
9	~~64710~~ 23008	Крышка топливного насоса	1		снято с производства
10	~~10-66944~~ 10-66944	SCREW, FUEL PUMP MOUNTING (2 1/8")	2		цена по запросу
11	~~10-30173~~ 10-30173	SCREW, FUEL PUMP MOUNTING (1 5/8")	1		цена по запросу
12	~~12-20128~~ 12-847883	WASHER, FUEL PUMP SCREW	3		525 руб.
13	12-66553	WASHER, FUEL PUMP SCREW	3		снято с производства
14	23-65790	BUSHING, GUEL PUMP SCREW	2		снято с производства
15	23-31915	SLEEVE, FUEL PUMP SCREW	1		снято с производства
16	22-22949	CONNECTOR, PUMP OUTLET TO FUEL LINE	1		снято с производства
17	22-22946	резиновая втулка соединителя	2		555 руб.
18	22-22948	гайка крепления соединителя к топливопроводу	2		снято с производства
19	32-32094	FUEL LINE, PUMP TO LOWER AND UPPER FILTER	1		12495 руб.
20	22-22995	ELBOW FUEL PUMP INLET	1		снято с производства
21	22-22947	резиновая втулка	1		снято с производства
22	22-22948	гайка колена	1		снято с производства
23	32-30036	топливопровод от топливного насоса к переходнику	1		8145 руб.
24	22-37682	CONNECTOR, FUEL LINE TO ADAPTOR	1		2655 руб.
25	22833	ADAPTOR, CHECK UNIT (FUEL LINE)	1		9450 руб.
26	23069	STEM, CHECK UNIT ADAPTOR	1		цена по запросу
27	~~25-20415~~ 25-20415	"O" RING, ADAPTOR STEM	1		цена по запросу
28	~~24-23067~~ 24-23067T	SPRING, ADAPTOR STEM	1		495 руб.
29	30188	крышка шайбы переходника	1		225 руб.
30	10-69029	SCREW, ADAPTOR TO BOTTOM COWL (1 3/4")-MANUAL	2		снято с производства
30	10-67916	SCREW, ADAPTOR TO BOTTOM COWL (2")-ELECTRIC	2		975 руб.
31	~~11-46887~~ 11-46887	Гайка винта переходника	2		цена по запросу

1	Art.: 66777A1 Топливный насос в сборе Деталей в узле: 1 снято с производства
2	Art.: 21-30430A1 обратный клапан в сборе Деталей в узле: 1 2940 руб.
3	Art.: 23014A1 комплект диафрагмы Деталей в узле: 1 1215 руб.
4	Art.: - прокладка между обратным клапаном и корпусом Деталей в узле: 2 цена по запросу
5	Art.: - Прокладка топливного насоса Деталей в узле: 2 цена по запросу
6	Art.: - Прокладка крышки топливного насоса Деталей в узле: 1 цена по запросу
7	Art.: 23004 фиксатор обратного клапана Деталей в узле: 1 снято с производства
8	Art.: ~~68789~~ 68789 Винт крепления фиксатора к корпусу Деталей в узле: 2 цена по запросу
9	Art.: ~~64710~~ 23008 Крышка топливного насоса Деталей в узле: 1 снято с производства
10	Art.: ~~10-66944~~ 10-66944 SCREW, FUEL PUMP MOUNTING (2 1/8") Деталей в узле: 2 цена по запросу
11	Art.: ~~10-30173~~ 10-30173 SCREW, FUEL PUMP MOUNTING (1 5/8") Деталей в узле: 1 цена по запросу
12	Art.: ~~12-20128~~ 12-847883 WASHER, FUEL PUMP SCREW Деталей в узле: 3 525 руб.
13	Art.: 12-66553 WASHER, FUEL PUMP SCREW Деталей в узле: 3 снято с производства
14	Art.: 23-65790 BUSHING, GUEL PUMP SCREW Деталей в узле: 2 снято с производства
15	Art.: 23-31915 SLEEVE, FUEL PUMP SCREW Деталей в узле: 1 снято с производства
16	Art.: 22-22949 CONNECTOR, PUMP OUTLET TO FUEL LINE Деталей в узле: 1 снято с производства
17	Art.: 22-22946 резиновая втулка соединителя Деталей в узле: 2 555 руб.
18	Art.: 22-22948 гайка крепления соединителя к топливопроводу Деталей в узле: 2 снято с производства
19	Art.: 32-32094 FUEL LINE, PUMP TO LOWER AND UPPER FILTER Деталей в узле: 1 12495 руб.
20	Art.: 22-22995 ELBOW FUEL PUMP INLET Деталей в узле: 1 снято с производства
21	Art.: 22-22947 резиновая втулка Деталей в узле: 1 снято с производства
22	Art.: 22-22948 гайка колена Деталей в узле: 1 снято с производства
23	Art.: 32-30036 топливопровод от топливного насоса к переходнику Деталей в узле: 1 8145 руб.
24	Art.: 22-37682 CONNECTOR, FUEL LINE TO ADAPTOR Деталей в узле: 1 2655 руб.
25	Art.: 22833 ADAPTOR, CHECK UNIT (FUEL LINE) Деталей в узле: 1 9450 руб.
26	Art.: 23069 STEM, CHECK UNIT ADAPTOR Деталей в узле: 1 цена по запросу
27	Art.: ~~25-20415~~ 25-20415 "O" RING, ADAPTOR STEM Деталей в узле: 1 цена по запросу
28	Art.: ~~24-23067~~ 24-23067T SPRING, ADAPTOR STEM Деталей в узле: 1 495 руб.
29	Art.: 30188 крышка шайбы переходника Деталей в узле: 1 225 руб.
30	Art.: 10-69029 SCREW, ADAPTOR TO BOTTOM COWL (1 3/4")-MANUAL Деталей в узле: 2 снято с производства
30	Art.: 10-67916 SCREW, ADAPTOR TO BOTTOM COWL (2")-ELECTRIC Деталей в узле: 2 975 руб.
31	Art.: ~~11-46887~~ 11-46887 Гайка винта переходника Деталей в узле: 2 цена по запросу
