MERC 850E
| →

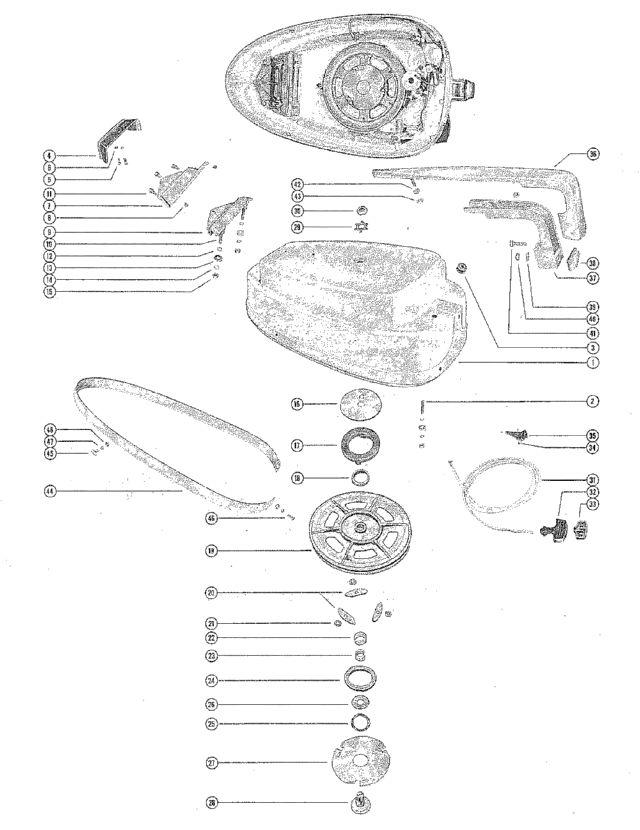

Верхняя часть колпака и стартер
Верхняя часть колпака и стартер
№ | Артикул | Наименование | Деталей в узле | Комментарий | Цена | |
1 | Верхняя часть колпака в сборе | 1,1 | снято с производства | |||
2 | STUD, FRONT-TOP COWL TO CRANKCASE | 2,2 | 1935 руб. | |||
3 | резиновая втулка головки воздушной заслонки | 1,1 | 540 руб. | |||
4 | REVEAL, AIR INTAKE | 1,1 | снято с производства | |||
5 | SCREW, REVEAL TO TOP COWL | 2,2 | цена по запросу | |||
6 | LOCKWASHER, REVEAL TO TOP COWL FASTENING SCREW | 2,2 | 135 руб. | |||
7 | SCREEN, VENT-TOP COWL | 1,1 | снято с производства | |||
8 | винт крепления вентиляционного экрана к верхней части колпака | 2,2 | цена по запросу | |||
9 | PLATE ASSEMBLY, COWL MOUNTING | 1, | снято с производства | |||
9 | PLATE ASSEMBLY, COWL MOUNTING | ,1 | снято с производства | |||
10 | STUD, REAR-TOP-COWL TO COVER | 1,1 | 1935 руб. | |||
11 | SCREW, PLATE ASSEMBLY TO TOP COWL | 3,3 | цена по запросу | |||
12 | WASHER, TOP COWL STUD (1 1/16") | 2,2 | 240 руб. | |||
13 | шайба шпильки верхней части колпака (внешний диаметр 3/4") | 4,4 | цена по запросу | |||
14 | шайба шпильки верхней части колпака (1/32") | AR,AR | 195 руб. | |||
15 | NUT, TOP COWL FASTENING | 4,4 | 135 руб. | |||
16 | Фиксатор пружины стартера | 1,1 | снято с производства | |||
17 | пружина ручного стартера | 1,1 | снято с производства | |||
18 | Вкладыш направляющей пружины | 1,1 | снято с производства | |||
19 | шкив в сборе | 1,1 | снято с производства | |||
20 | PAWL, STARTER | 3,3 | снято с производства | |||
21 | WASHER, WAVE-STARTER PAWL | 3,3 | 240 руб. | |||
22 | нейлоновый вкладыш проставки вала шкива | 1,1 | снято с производства | |||
23 | проставка вала шкива | 1,1 | снято с производства | |||
24 | WASHER, SHEAVE SHAFT TO STARTER SHEAVE | 1,1 | снято с производства | |||
25 | WASHER, WAVE-WASHER TENSION | 1,1 | 465 руб. | |||
26 | WASHER, EQUALIZING RING-STARTER SHEAVE | 1,1 | снято с производства | |||
27 | PLATE, RETAINER-STARTER PAWL | 1,1 | снято с производства | |||
28 | вал шкива | 1,1 | снято с производства | |||
29 | стопорная шайба гайки вала шкива | 1,1 | 225 руб. | |||
30 | гайка вала шкива (левая резьба) | 1,1 | 375 руб. | |||
31 | Трос стартера в сборе | 1,1 | цена по запросу | |||
32 | Рукоятка троса стартера | 1,1 | снято с производства | |||
33 | Фиксатор троса стартера и рукоятки | 1,1 | 3930 руб. | |||
34 | SCREW,DRIVE-PLATE TO TOP COWL (#6-32) SEE NOTE BELOW | ,3 | 120 руб. | |||
34 | SCREW, DRIVE-PLATE TO TOP COWL (#3-48) SEE NOTE BELOW | 3,3 | снято с производства | |||
35 | PLATE, ROPE GUIDE SEE NOTE BELOW | 1,1 | снято с производства | |||
35 | PLATE, ROPE GUIDE SEE NOTE BELOW | ,1 | снято с производства | |||
36 | HANDLE, CHROME-TOP COWL | 1,1 | снято с производства | |||
37 | HANDLE ASSEMBLY, INSIDE - TOP COWL | 1,1 | снято с производства | |||
38 | PAD, BUMPER-TOP COWL HANDLE | 1,1 | снято с производства | |||
39 | WASHER, CHROME HANDLE TO INSIDE HANDLE STUD | 1,1 | 180 руб. | |||
40 | NUT, CHROME HANDLE TO INSIDE HANDLE FASTENING | 1,1 | цена по запросу | |||
41 | SCREW, FRONT-HANDLE TO TOP COWL (1") | 1,1 | снято с производства | |||
42 | WASHER, FRONT SCREW-HANDLE TO TOP COWL | 1,1 | 180 руб. | |||
43 | NUT, HANDLE TO TOP COWL STUD | 2,2 | цена по запросу | |||
44 | TRIM MOULDING ASSEMBLY-TOP COWL | 1,1 | снято с производства | |||
45 | SCREW,DECORATIVE-MOULDING TO TOP COWL | 2,2 | снято с производства | |||
46 | SCREW, BRASS-MOULDING TO TOP COWL | 2,2 | 480 руб. | |||
47 | LOCKWASHER, MOULDING FASTENING SCREW | 4,4 | 135 руб. | |||
48 | NUT, MOULDING FASTENING SCREW | 4,4 | 210 руб. | |||
1 | Art.: 182-1895A2 Верхняя часть колпака в сборе Деталей в узле: 1,1 снято с производства 2 | Art.: 16-20353 STUD, FRONT-TOP COWL TO CRANKCASE Деталей в узле: 2,2 3 | Art.: 25-20116 резиновая втулка головки воздушной заслонки Деталей в узле: 1,1 4 | Art.: 31476 REVEAL, AIR INTAKE Деталей в узле: 1,1 снято с производства 5 | Art.: SCREW, REVEAL TO TOP COWL Деталей в узле: 2,2 цена по запросу 6 | Art.: 13-26996 LOCKWASHER, REVEAL TO TOP COWL FASTENING SCREW Деталей в узле: 2,2 7 | Art.: SCREEN, VENT-TOP COWL Деталей в узле: 1,1 снято с производства 8 | Art.: винт крепления вентиляционного экрана к верхней части колпака Деталей в узле: 2,2 цена по запросу 9 | Art.: 29981A1 PLATE ASSEMBLY, COWL MOUNTING Деталей в узле: 1, снято с производства 9 | Art.: 31298A1 PLATE ASSEMBLY, COWL MOUNTING Деталей в узле: ,1 снято с производства 10 | Art.: 16-20353 STUD, REAR-TOP-COWL TO COVER Деталей в узле: 1,1 11 | Art.: SCREW, PLATE ASSEMBLY TO TOP COWL Деталей в узле: 3,3 цена по запросу 12 | Art.: 12-20028 WASHER, TOP COWL STUD (1 1/16") Деталей в узле: 2,2 13 | Art.: шайба шпильки верхней части колпака (внешний диаметр 3/4") Деталей в узле: 4,4 цена по запросу 14 | Art.: 12-20583 шайба шпильки верхней части колпака (1/32") Деталей в узле: AR,AR 15 | Art.: NUT, TOP COWL FASTENING Деталей в узле: 4,4 16 | Art.: 30755 Фиксатор пружины стартера Деталей в узле: 1,1 снято с производства 17 | Art.: 24-30753 пружина ручного стартера Деталей в узле: 1,1 снято с производства 18 | Art.: 23-30754 Вкладыш направляющей пружины Деталей в узле: 1,1 снято с производства 19 | Art.: 50-30749 шкив в сборе Деталей в узле: 1,1 снято с производства 20 | Art.: 20162 PAWL, STARTER Деталей в узле: 3,3 снято с производства 21 | Art.: 13-29402 WASHER, WAVE-STARTER PAWL Деталей в узле: 3,3 22 | Art.: 23-30752 нейлоновый вкладыш проставки вала шкива Деталей в узле: 1,1 снято с производства 23 | Art.: 23-30759 проставка вала шкива Деталей в узле: 1,1 снято с производства 24 | Art.: 12-26180 WASHER, SHEAVE SHAFT TO STARTER SHEAVE Деталей в узле: 1,1 снято с производства 25 | Art.: 13-20160 WASHER, WAVE-WASHER TENSION Деталей в узле: 1,1 26 | Art.: 12-30758 WASHER, EQUALIZING RING-STARTER SHEAVE Деталей в узле: 1,1 снято с производства 27 | Art.: 30757 PLATE, RETAINER-STARTER PAWL Деталей в узле: 1,1 снято с производства 28 | Art.: 30756 вал шкива Деталей в узле: 1,1 снято с производства 29 | Art.: 14-20165 стопорная шайба гайки вала шкива Деталей в узле: 1,1 30 | Art.: 11-20166 гайка вала шкива (левая резьба) Деталей в узле: 1,1 31 | Трос стартера в сборе Деталей в узле: 1,1 цена по запросу 32 | Art.: 28747 Рукоятка троса стартера Деталей в узле: 1,1 снято с производства 33 | Фиксатор троса стартера и рукоятки Деталей в узле: 1,1 34 | Art.: SCREW,DRIVE-PLATE TO TOP COWL (#6-32) SEE NOTE BELOW Деталей в узле: ,3 34 | Art.: 10-32063 SCREW, DRIVE-PLATE TO TOP COWL (#3-48) SEE NOTE BELOW Деталей в узле: 3,3 снято с производства 35 | Art.: 30045 PLATE, ROPE GUIDE SEE NOTE BELOW Деталей в узле: 1,1 снято с производства 35 | Art.: 35880 PLATE, ROPE GUIDE SEE NOTE BELOW Деталей в узле: ,1 снято с производства 36 | Art.: 31463 HANDLE, CHROME-TOP COWL Деталей в узле: 1,1 снято с производства 37 | Art.: 31487 HANDLE ASSEMBLY, INSIDE - TOP COWL Деталей в узле: 1,1 снято с производства 38 | Art.: 35496 PAD, BUMPER-TOP COWL HANDLE Деталей в узле: 1,1 снято с производства 39 | Art.: 12-20533 WASHER, CHROME HANDLE TO INSIDE HANDLE STUD Деталей в узле: 1,1 40 | Art.: NUT, CHROME HANDLE TO INSIDE HANDLE FASTENING Деталей в узле: 1,1 цена по запросу 41 | Art.: 10-29199 SCREW, FRONT-HANDLE TO TOP COWL (1") Деталей в узле: 1,1 снято с производства 42 | Art.: 12-20533 WASHER, FRONT SCREW-HANDLE TO TOP COWL Деталей в узле: 1,1 |
